Procedimiento y los insumos
necesarios para ensamblar un equipo
de cómputo de escritorio.
- 1).- Instalación de la tarjeta madre, en el gabinete
- “La tarjeta madre tiene unas perforaciones
que coinciden con unos pequeños postes que
están sujetos al gabinete, se empalma la
tarjeta haciendo coincidir las perforaciones y
se fijan con tornillos” http://bit.ly/2ccJB6e
- “La tarjeta madre tiene unas perforaciones
que coinciden con unos pequeños postes que
están sujetos al gabinete, se empalma la
tarjeta haciendo coincidir las perforaciones y
se fijan con tornillos” http://bit.ly/2ccJB6e
- 2).- Instalación del
procesador
- “Se toma la tarjeta principal y se prepara para
insertar los componentes que van
directamente en ella. Los soportes laterales se
fijan a la base de la tarjeta, colocando los
broches en su posición.” http://bit.ly/2ccJB6e
- “Se toma la tarjeta principal y se prepara para
insertar los componentes que van
directamente en ella. Los soportes laterales se
fijan a la base de la tarjeta, colocando los
broches en su posición.” http://bit.ly/2ccJB6e
- 3).- Instalación del ventilador del
procesador
- “Una vez puesto el ventilador, se
conecta el cable de alimentación del
ventilador los pines correctos de
placa.” http://bit.ly/2ccJB6e
- “Una vez puesto el ventilador, se
conecta el cable de alimentación del
ventilador los pines correctos de
placa.” http://bit.ly/2ccJB6e
- 4).- Instalación de la memoria, tipo RAM
- “Las tablillas DIMM se insertan en los
bancos de memoria RAM y se fijan
con los seguros laterales. El número
de ranuras puede variar según el
fabricante y el modelo de la tarjeta
principal…”http://bit.ly/2ccJB6e
- “Las tablillas DIMM se insertan en los
bancos de memoria RAM y se fijan
con los seguros laterales. El número
de ranuras puede variar según el
fabricante y el modelo de la tarjeta
principal…”http://bit.ly/2ccJB6e
- 5).- Instalación de la tarjeta de video
- “La instalación de tarjetas en las ranuras de
expansión, se realiza siempre de la misma
manera: primero se insertan para buscar la
posición correcta y luego se presiona
fuertemente sobre ellas. Las tarjetas de
video pueden ser de tipo ISA, PCI o AGP.”
http://bit.ly/2ccJB6e
- “La instalación de tarjetas en las ranuras de
expansión, se realiza siempre de la misma
manera: primero se insertan para buscar la
posición correcta y luego se presiona
fuertemente sobre ellas. Las tarjetas de
video pueden ser de tipo ISA, PCI o AGP.”
http://bit.ly/2ccJB6e
- 6).- Instalación de la tarjeta de
audio.
- “Las tarjetas de audio pueden ser de tipo ISA o
PCI. Después de identificar el tipo correcto, se
posiciona el lugar correcto y luego se presiona
sobre ellas.” http://bit.ly/2ccJB6e
- “Las tarjetas de audio pueden ser de tipo ISA o
PCI. Después de identificar el tipo correcto, se
posiciona el lugar correcto y luego se presiona
sobre ellas.” http://bit.ly/2ccJB6e
- 7).- Instalación de la tarjeta Modem.
- “También estas tarjetas pueden ser ISA o PCI,
para insertarlas, se realiza el mismo
procedimiento que en los casos anteriores.”
http://bit.ly/2ccJB6e
- “También estas tarjetas pueden ser ISA o PCI,
para insertarlas, se realiza el mismo
procedimiento que en los casos anteriores.”
http://bit.ly/2ccJB6e
- 8).- Colocación del Disco
Duro.
- “Este dispositivo de almacenamiento de
datos se coloca por la parte interna del
gabinete, dentro de la bahía
correspondiente. Se hace coincidir los
orificios y se fija con los tornillos
correspondientes” http://bit.ly/2ccJB6e
- “Este dispositivo de almacenamiento de
datos se coloca por la parte interna del
gabinete, dentro de la bahía
correspondiente. Se hace coincidir los
orificios y se fija con los tornillos
correspondientes” http://bit.ly/2ccJB6e
- 9).- Colocación de la fuente de
poder
- “Montamos la fuente de
alimentación en la parte posterior
derecha de la carcasa que se
encuentra abierta. Una vez
montada se atornillará.”
http://bit.ly/2ccJB6e
- “Montamos la fuente de
alimentación en la parte posterior
derecha de la carcasa que se
encuentra abierta. Una vez
montada se atornillará.”
http://bit.ly/2ccJB6e
- 10).- Conectar conector del sonido.
- “El frontal de este ordenador incorpora 2
conectores USB y 2 conectores de sonido
(altavoz y micrófono), tendremos un cable para
los conectores USB y otro para los conectores de
sonido. Estos cables los conectaremos a sus
respectivos conectores de la placa base”
http://bit.ly/2ccJB6e
- “El frontal de este ordenador incorpora 2
conectores USB y 2 conectores de sonido
(altavoz y micrófono), tendremos un cable para
los conectores USB y otro para los conectores de
sonido. Estos cables los conectaremos a sus
respectivos conectores de la placa base”
http://bit.ly/2ccJB6e
- 11).- Conectar conector de los diodos Leds
- “ Ahora conectaremos la alimentación de los leds de la
frontal del ordenador, en este ordenador tenemos 3
leds, son: * Power led - Luz de encendido del ordenador
* HDD led - Luz de procesamiento del ordenador * SW
led – Botón de encendido del ordenador Estos
conectores se sitúan en diferentes posiciones. “
http://bit.ly/2ccJB6e
- “ Ahora conectaremos la alimentación de los leds de la
frontal del ordenador, en este ordenador tenemos 3
leds, son: * Power led - Luz de encendido del ordenador
* HDD led - Luz de procesamiento del ordenador * SW
led – Botón de encendido del ordenador Estos
conectores se sitúan en diferentes posiciones. “
http://bit.ly/2ccJB6e
- 12).- Colocación de la tapadera del gabinete
- “Una vez tenemos montadas todas la piezas, lo
único que queda es poner la tapa de la carcasa, que
nos protege del polvo la placa base.”
http://bit.ly/2ccJB6e
- “Una vez tenemos montadas todas la piezas, lo
único que queda es poner la tapa de la carcasa, que
nos protege del polvo la placa base.”
http://bit.ly/2ccJB6e
- 13).- Periféricos de entrada
- 13a).-

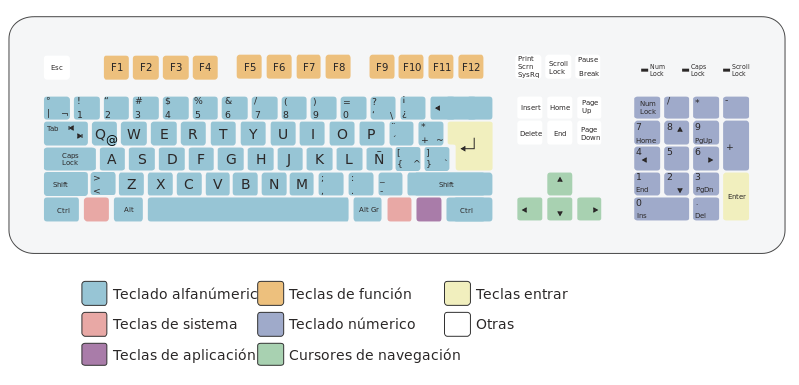

Teclado
- 13b).- Mouse

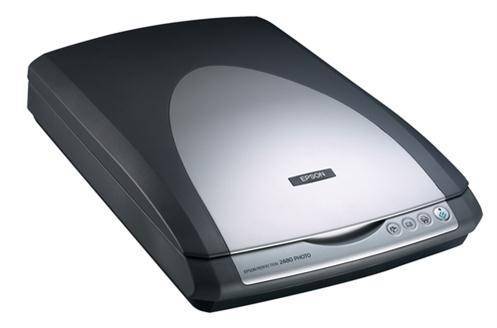

- 13c).- Escáner
- 13a).-
Teclado
- 14).- Periféricos de salida

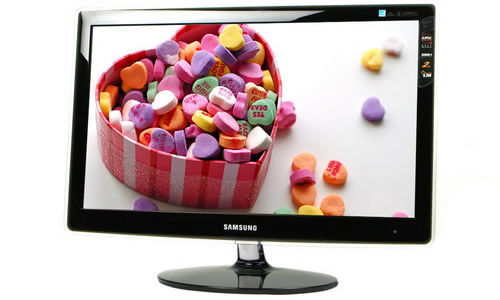

- 14a).- Monitor

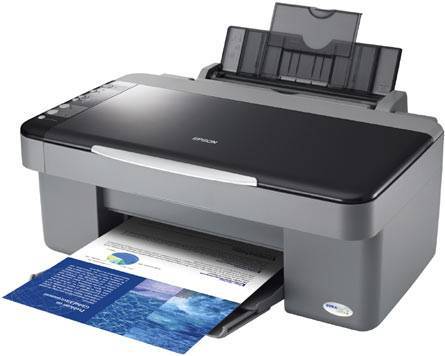

- 14b).- Impresora

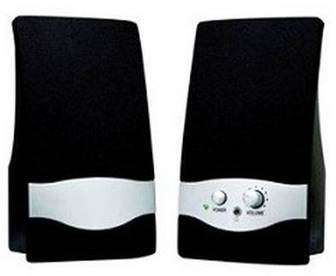

- 14c).-
Bocinas
- 14a).- Monitor
