Normalización del dibujo

Formatos para dibujo normalizados.
1. El formato se trata de un conjunto de características otorgados a un plano
  1. Consta de tamaños, plegados, tipo de papel, dimensiones y posición
    1. Fuente referenciada de PIZiadas gráficas (2014) Formatos normalizados para dibujo
    2. Estas cumplen un estándar según las normas técnicas Colombianas (NTC)
    3. los formatos que cumplen estas normas se rigen a la geometría entre estos

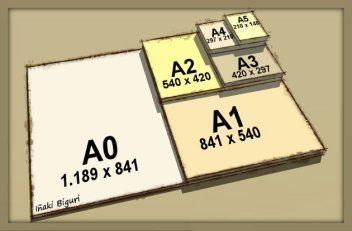

      1. Basado en un sistema internacional de medidas se establecen tres series (A, B, C)
        la serie A es la principal y constituye 11 formatos
        (A2) sus medidas son 420 x 594
        (A3) sus medidas son 297 x 420
        (A5) sus medidas son 148 x 210
        (A7) sus medidas son 74 x 105
        (A6) sus medidas son 105 x 148
        (A8) sus medidas son 52 x 74
        (A0) Es el formato básico y los otros parten de este, sus medidas son 841 x 1189
        (A1) sus medidas son 594 x 841
        (A4) sus medidas son 210 X 297
        (A9) sus medidas son 37 x 52
        (A10) sus medidas son 26 x 37

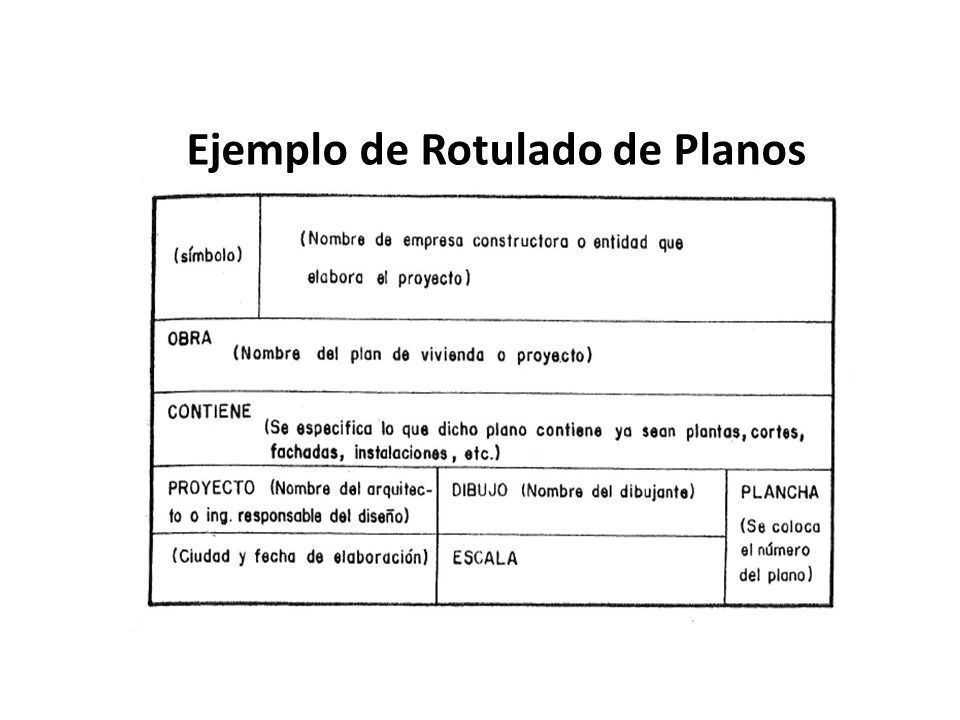

Rotulado de planos.
1. Según las normas técnicas Colombianas (NTC) existe un formato único para el rotulado de planos
  1. Este debe contener ciertos estandares como lo son:

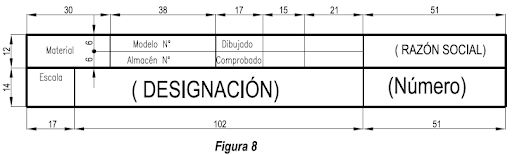

    1. Cuadro de titulo
    2. El plano debe estar sub-dividido
    3. La información textual debe agruparse en
      1. Zona de identificación
        Contiene el numero de registro, titulo del dibujo y nombre del propietario
      2. Zona de información adicional
Elementos del dibujo

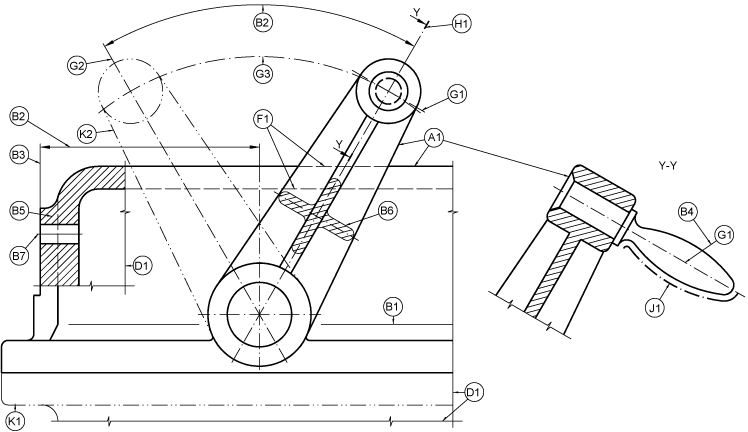

1. líneas
  1. para que el dibujo sea comprensible es necesario conocer su profundida y lineas ocultas
    1. A pesar de las múltiples maneras de líneas existen, hay cuatro tipos de líneas básicas
      1. Línea delgada continua
      2. Línea delgada discontinua
      3. Línea gruesa continua
      4. Línea gruesa discontinua
      5. Cada una cumple una función determinada dentro del plano
2. vistas de la figura
  1. Son aquellas proyecciones de un objeto desde todos sus puntos de vista
    1. En el dibujo técnico se denominan seis vistas basicas
      1. PLANTA
        Es la vista desde un punto superior de la figura
      2. LATERAL DERECHA
        Es la vista por el lado derecho de la figura
      3. ALZADO
        Es la mas básica, va al frente de la figura
      4. VISTA INFERIOR
        Desde la parte de abajo de la figura
      5. LATERAL IZQUIERDA
        Es la vista por el lado izquierdo de la figura
      6. POSTERIOR
        Es la vista trasera de la figura
3. Acotados
  1. Son las medidas y dimensiones de la figura dentro del plano
    1. Son identificadas con flechas
      1. En algunos casos se puede insertar texto además de datos que complementen la información
      2. Debido a la variedad de figuras se tienen diferentes tipos
        Paralelo
        Serie
        Paralelo simplificado
Fundamentos de CAD analítico.

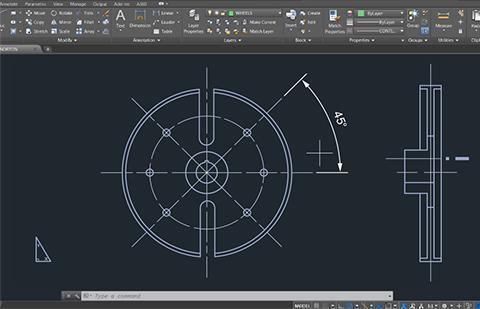

1. El Autocad es un programa de diseño asistido por computador
  1. El programa trabaja en función de las dos y tres dimensiones de una figura
    1. Entre sus herramientas de modelado se dispone de polígonos, líneas, arcos, puntos, etc.
  2. Entre su interfaz contiene caracteristicas especificas como:
    1. Formatos de guardado
      1. El Autocad tiene formatos especiales para sus figuras, estos son
        DWF, DWFx, DWF 3D, PDF, DNG, FBX, entre otros
    2. propiedades
      1. Entre las herramientas del Autocad destaca la opción de
        revisar propiedades, corregir errores, controlar las unidades del formato, mirar el estado actual del dibujo y recuperar un archivo dañado
    3. capas
      1. Tienen las siguientes funciones
        Clasificar elementos
        según grosores, colores, tipos de íineas, entre otros
        apagar o prender capas
        Se pueden apagar o prender capas para limpiar la pantalla y trabaja con mayor agilidad al momento de editar el dibujo
        Bloquear lineas
        Se pueden bloquear líneas sin que sufra alguna modificación
        Edicion de impresion
        puede modificar con mayor facilidad el dibujo al momento de imprimir
    4. Comandos
      1. A pesar de la complejidad del programa este, tiene comandos muy sencillos
        desplazar
        Se utiliza para trasladar un elemento del dibujo parcialmente o en su totalidad
        Escala
        Para cambiar el tamaño del dibujo o figura ya sea aumentar o disminuir
        Empalme
        Une dos líneas, convirtiéndolas en polilinea
        copiar
        Es para repetir o copiar al dibujo
        Girar
        Su función es rotar un elemento del dibujo, desde un punto indicado
        simetría
        su funcion es copiar cualquier lugar del dibujo en forma espejo
        Recortar
        Se utiliza para quitar una parte del dibujo
2. Fuente referenciada de Burbano, M. Y. (2016). Reconocimiento de DRAFTSIGHT.
Mapa mental dirigido por Astrid Carolina Gomez Torres del curso 212060_6
