AutoCAD 2D

¿Cómo iniciar el programa?
1. Es necesario hacer doble click en el icono de escritorio

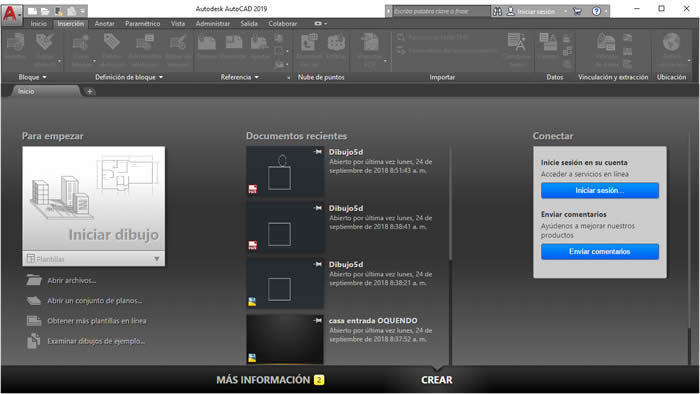

  1. Inicio en la interfaz de AutoCAD
    1. Es donde se encuentra:
      1. • Abrir conjunto de planos
      2. • Iniciar dibujo
      3. • Abrir Archivo
      4. • Obtener más plantillas en linea
      5. • Documentos recientes
      6. • Examinar dibujos de ejemplo
      7. Notificaciones:
        • Rendimientos
        • Iniciar sesión en A360
        • Enviar comentarios

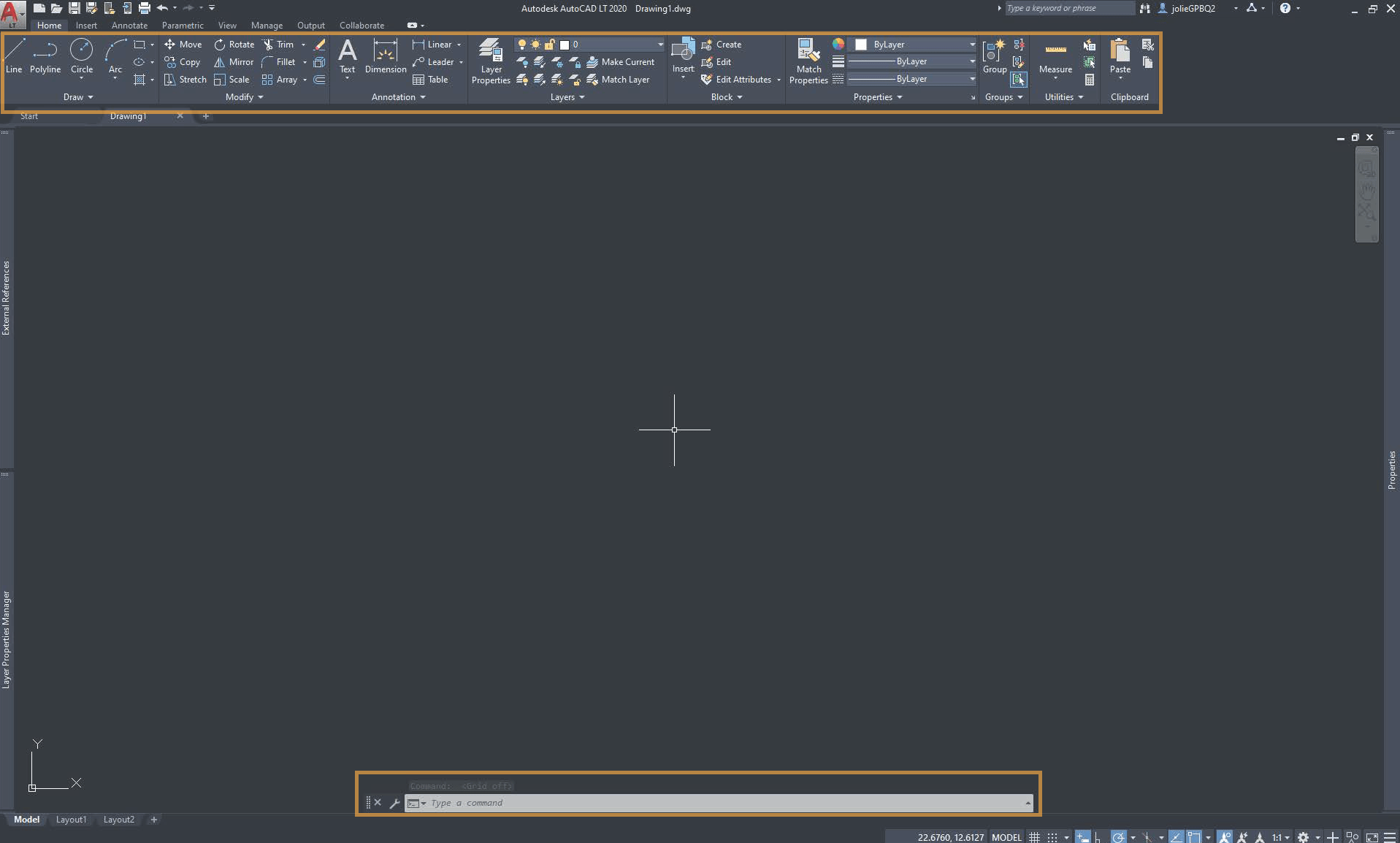

  2. La interfaz del AutoCAD
    1. • Ventana de aplicación: permite tener varios archivos abiertos al mismo tiempo.
    2. • Home (Inicio): esta pestaña de la barra de herramientas contiene comandos de uso más frecuente.
    3. • Ventana de dibujo: en esta ventana se puede minimizar, maximizar, cambiar de tamaño y chequear cualquier documento en ventana.
    4. • Barra de herramientas (Toolbar): contienen diferentes iconos, los cuales representan los comandos requeridos en el desarrollo del modelo.

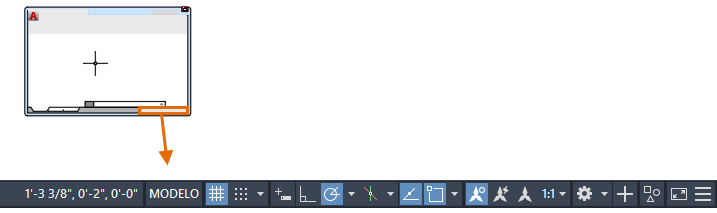

    5. • Barra de estado: muestra la localización del cursor, herramientas de dibujo y herramientas que afectan el entorno del dibujo
      1. Provee acceso rápido a algunas de las herramientas de dibujo más comunes:
        - Model (Modelo)
        - Grid (Rejilla)
        - Snap (Forzcursor)
        - Ortho (Orto)
        - Polar (Polar)
        - Isodraft (dibujo iso)
        - Autosnap (Autosnap)
        - Osnap (Refent)
        - Show annotation objects (Mostrar objetos anotativos)
        - Annotation scale (Escala de anotación)
        - Vscurrent (Estvisactual)
        - Annomonitor (Anotación del monitor)
        - Isolate objects (Objetos aislados)
        - Graphics config (Configuración gráfica)
        - Clean screen (limpia pantallas)

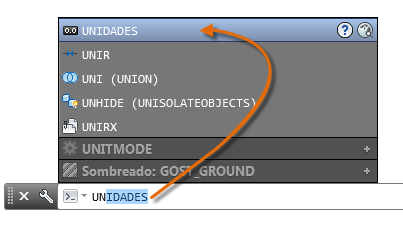

    6. • Ventana de comandos: acepta la introducción de comandos y variables del sistema
Principales Componentes
1. Personalizar la interfaz

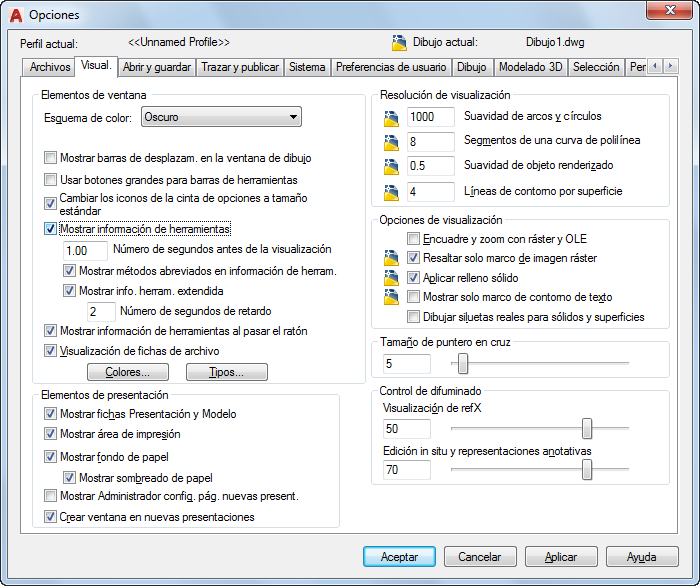

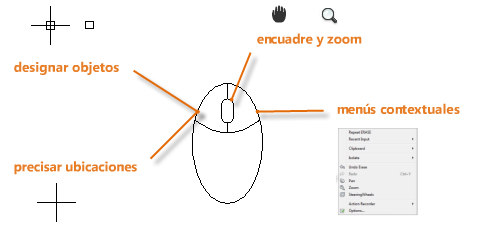

2. Herramienta mouse

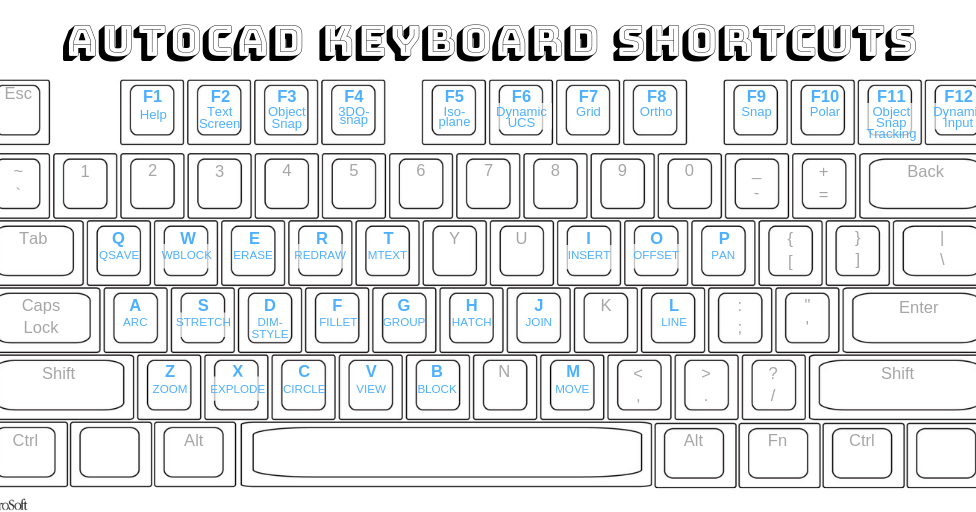

3. Métodos para acceder a los comandos y a las herramientas
4. Botón de inicio
  1. Al dar click aparecen funciones para empezar proyectos
5. Barras de herramientas de acceso rápido
  1. Son 13 barras de herramientas con diferentes características

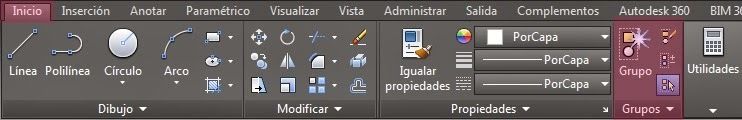

    1. Home (Inicio)
    2. Insert (Insertar)
    3. Annotate (Anotar)
    4. Parametric (Paramétrico)
    5. View (vista)
    6. Manage (gestionar)
    7. Output (salida)
    8. Add_ins (Add_ins)
    9. A360
    10. Express Tools (Express tools)
    11. Featured Tools (Herramientas destacadas)
    12. BIM 360
    13. Performance (Performance)
6. Ventanas y cuadros de diálogo
  1. Ventana de línea de comandos
  2. Menú contextual
  3. Captura dinámica de parámetros

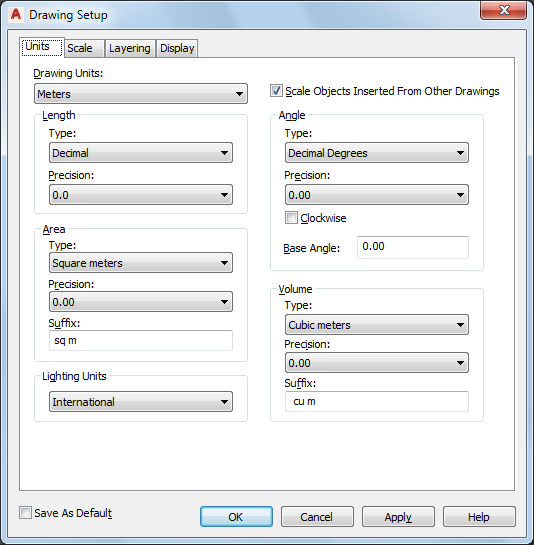

7. Unidades a utilizar en el diseño
¿Qué es AutoCAD?
1. Es la herramienta de diseño más utilizada en el mundo
2. CAD (Computer Aided Design)
  1. Diseño Asistido por Computadora
3. Es un software creado por la empresa Autodesk
4. Su primera versión fue lanzada en 1982
5. Es uno de los programas más utilizados en:
  1. • Modelado de Planos
  2. • Modelado de estructuras
6. Es el programa preferido por:
  1. • Ingenieros
  2. • Arquitectos

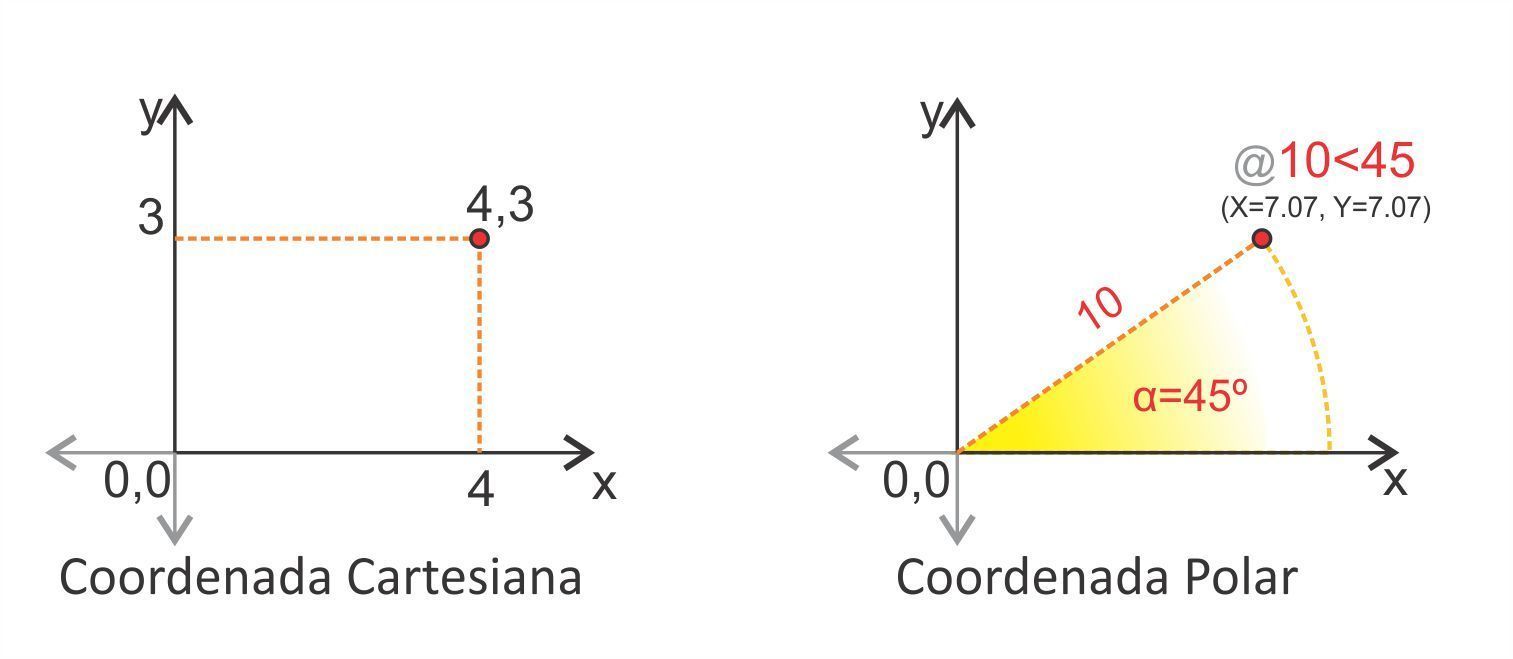

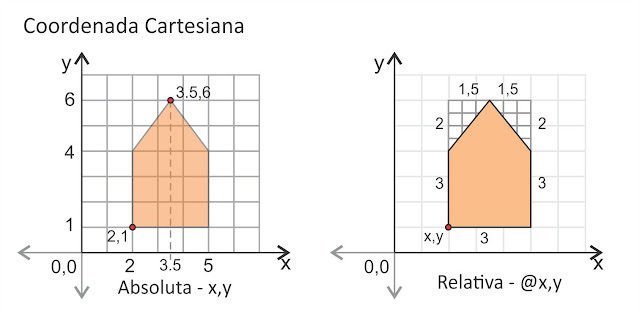

Coordenadas del diseño
1. Coordenadas Absolutas
2. Coordenadas Polares
3. Coordenadas Relativas
¿Quién elaboró el mapa mental?
1. Elaborado por: José Sair Puello Ruiz
  1. Mapa Mental : Uso de Herramientas de Diseño AutoCAD
    1. Programa de formación: AutoCAD 2D (2473021)
