CONCEPTOS DE TEORIAS Y TECNICAS DEL DIBUJO

CONCEPTOS DE TEORIAS Y TECNICAS DEL DIBUJO

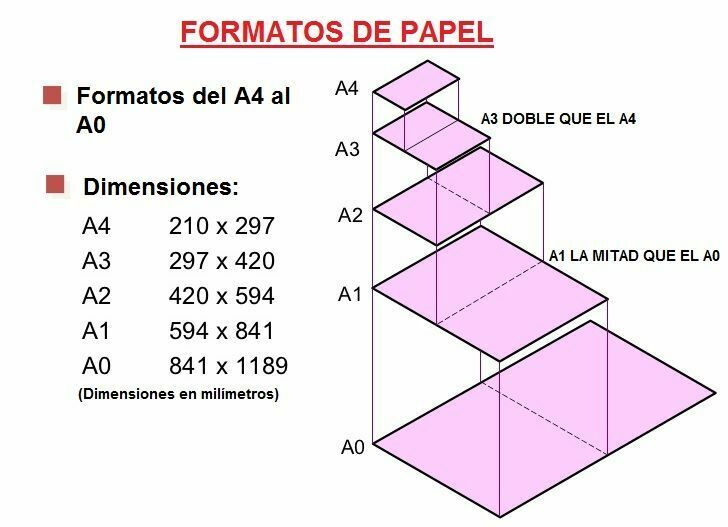

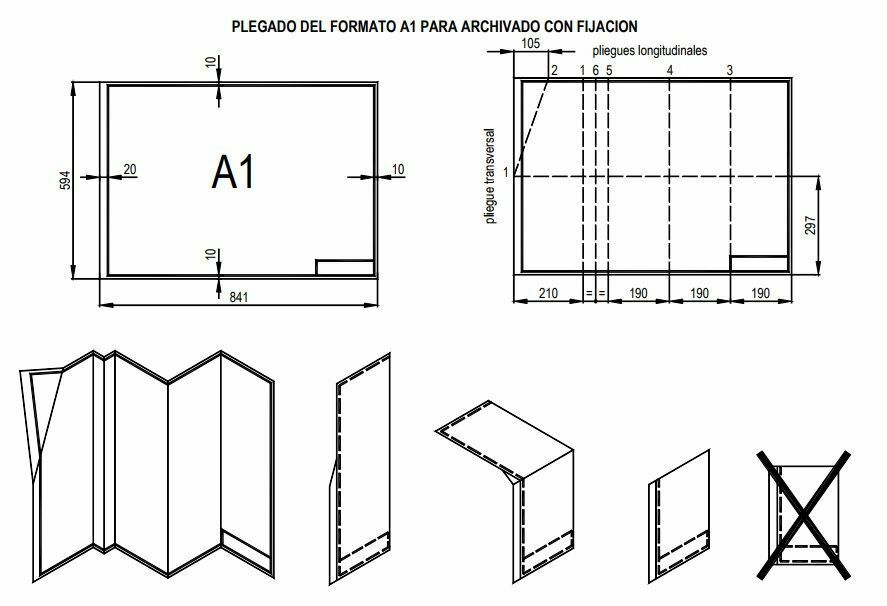

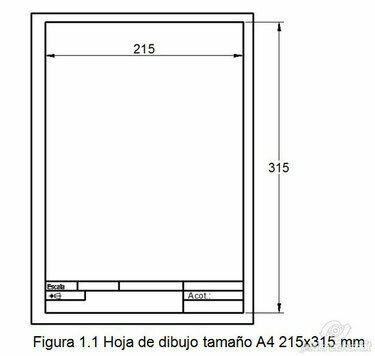

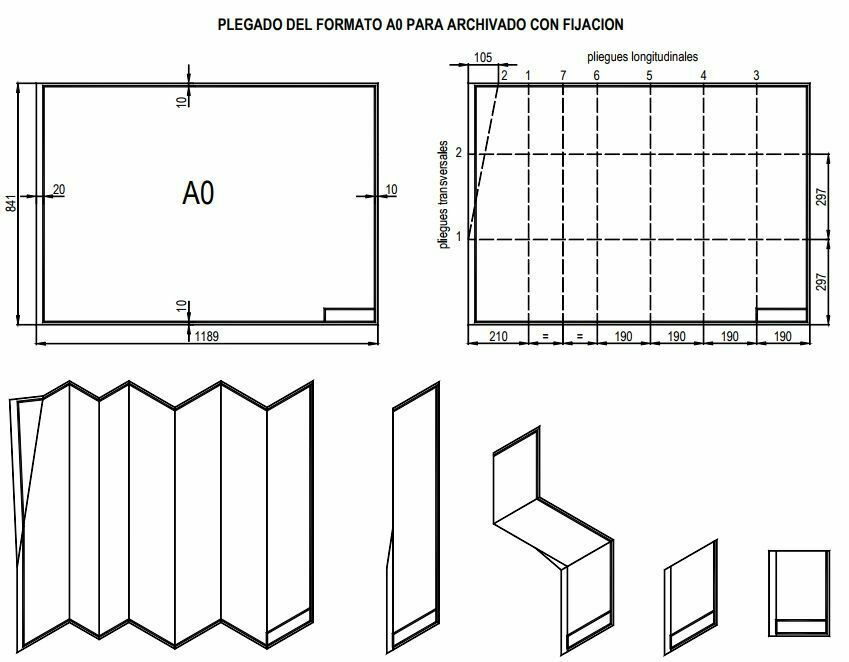

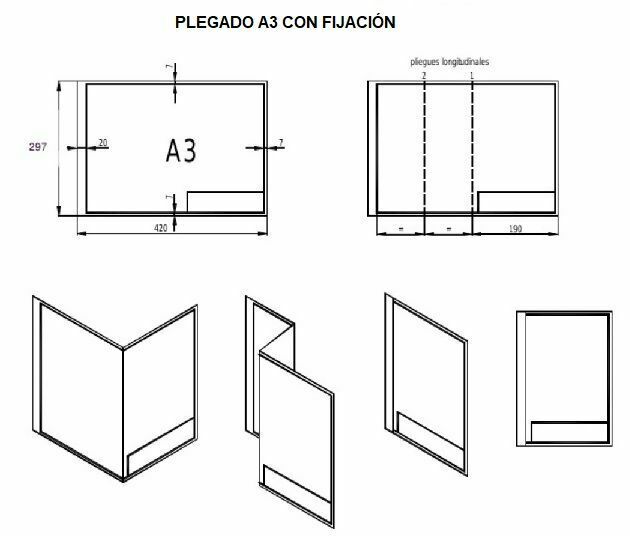

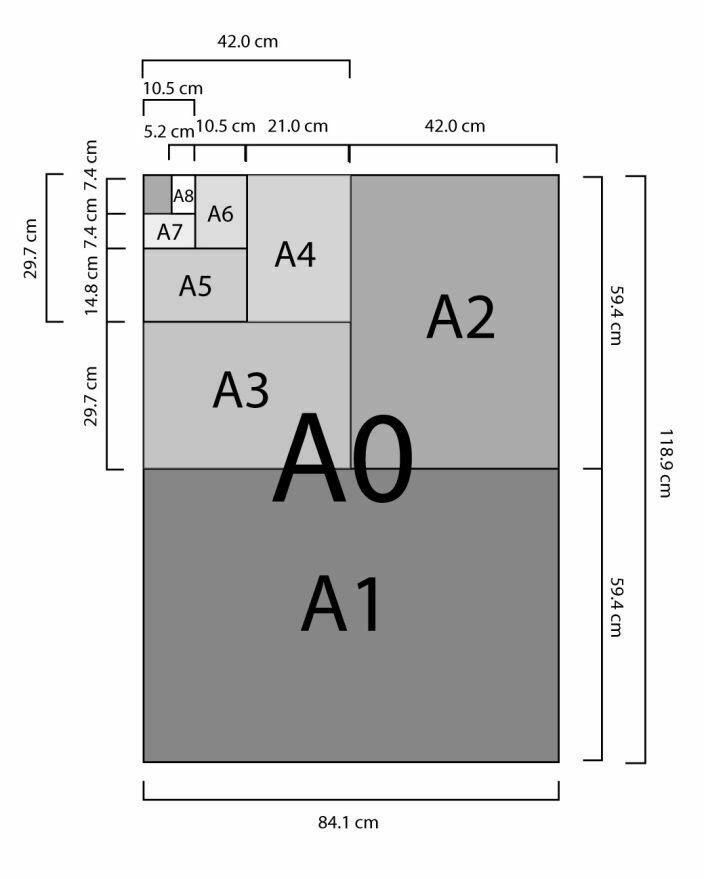

1. FORMATOS DE DIBUJO Y ROTULOS

   • son tamaños de la hoja en orden a sus diposiciones de largo y ancho.
     • Formatos regulares
     • Formatos de Dimenciones
     • Formato contemplado a norma
     • Formato modular

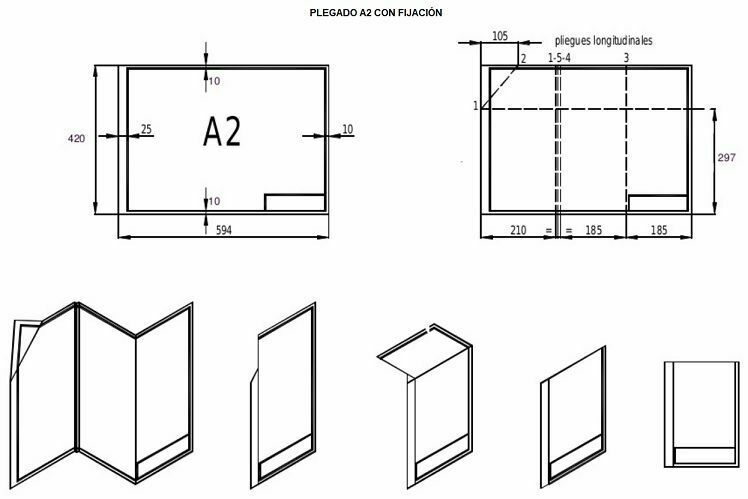

     • Formato de Encuadernado
       • formato Horizontal
         • A0-A2
         • A1-A3
       • Formato Vertical
         • A0-A2
         • A1-A3

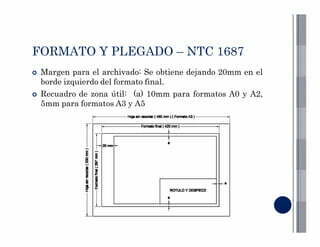

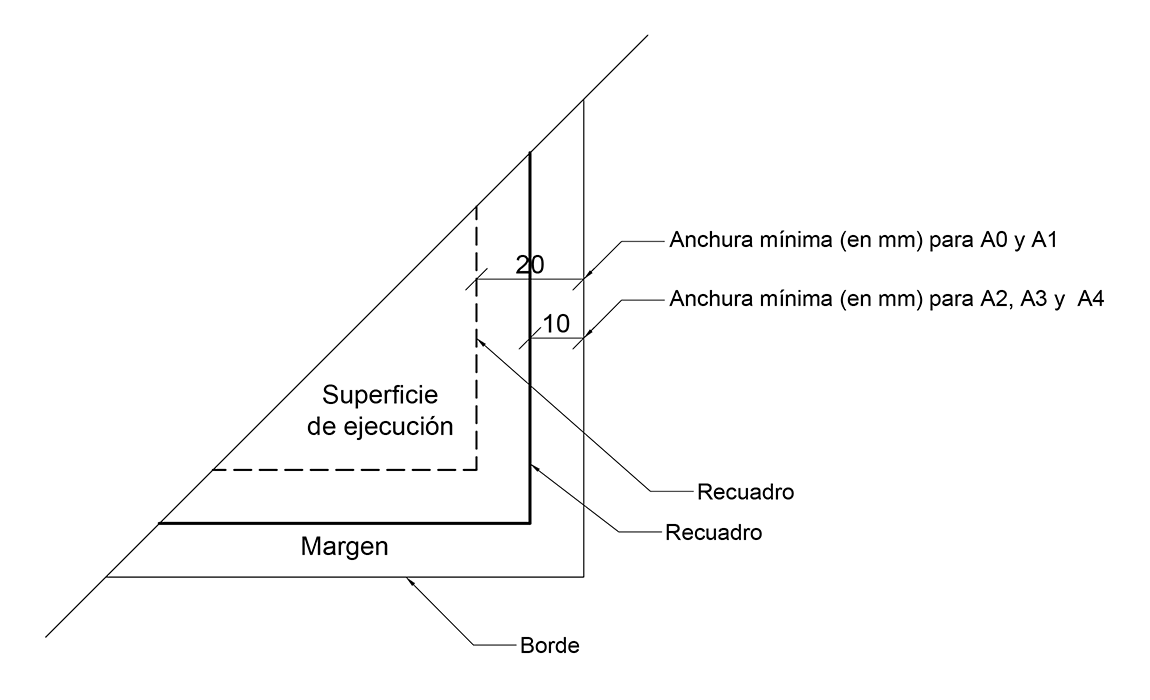

   • Es la margen que es encerrando una area bajo las normas ICONTEC

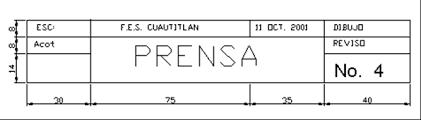

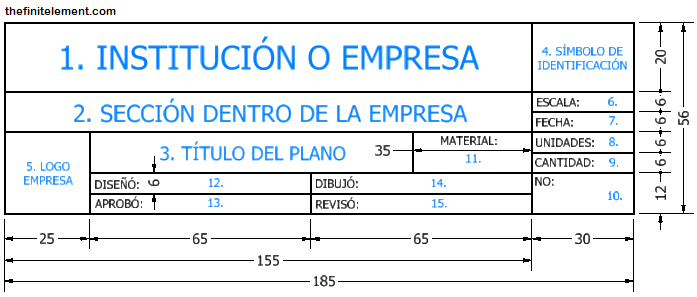

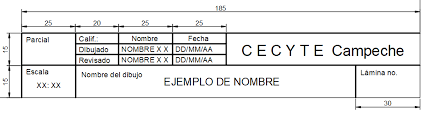

     • Cuadro de Titulo
       • Debe tener una orden de rectangulos adyasentes y subdivisos a la información.
     • Zona de Identificación
       • Es la proporción de titulo del dibujo, Nombre del propietario entre otros.
     • Zona de Información Adicional
       • Se divide por tres ITEMS
         • Item Indicativo

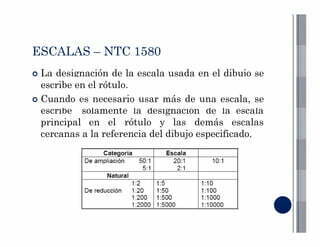

           • Son conocidos como proyección de escalas y unidad de dimención lineal.
           • Item Técnico
             • Son las tolerancias geometricas, valores generales.
             • Item Administrativos
               • Es el tamaño de plancha, emición del dibujo fecha de primera emición entre otras espesificaciones mas
         • Berkley Guilombo Palencia Dibujo de Ingenieria Codigo: 212060_119

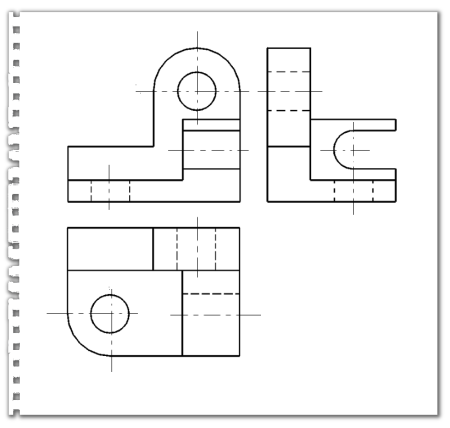

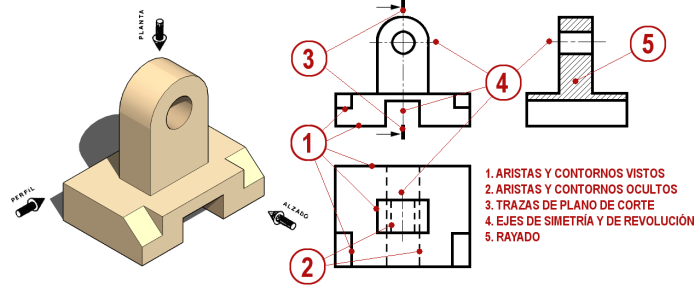

2. TIPO DE LINEA

   • Son las condiciones especificas de los acabados coherentes a los planos indicando los tipos de líneas en el plano.
     • Aristas visibles
       • Es un tipo de linea continua del cuerpo visible del objeto.
       • Líneas de contorno
         • Es un tipo de línea continua que ayuda el acabado que forma el objeto.
         • Margen
           • Es un tipo de línea que encierra una area limitada para la elaboracion del dibujo
           • Líneas ocultas
             • Tipo de línea de segmentos de una cara de la figura que no es visible.
             • Líneas de eje
               • Tipo de línea fina de cadena indica que la figura tiene un cuerpo cilindrico.
     • Líneas Acotadas
       • Son líneas que informan la medida del plano.

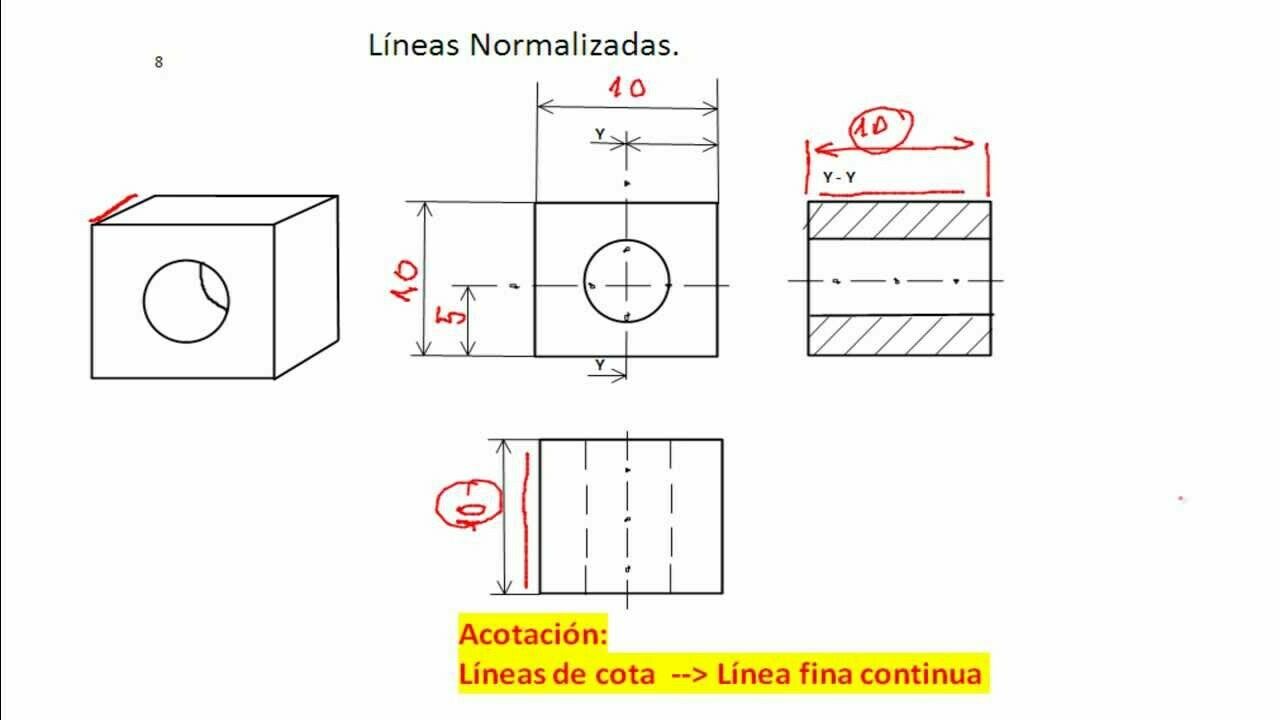

         • Líneas de cota
           • Tipo de línea fina continua
           • Líneas de referencia
             • Tipo de línea fina
             • Líneas de radio
               • Líneas de cadena.
     • Líneas de cortes y seciones
       • Plano de corte
         • Es el tipo de lineado fina de cadena, se caracterisan por los segmentos gruesos de cada extremo.
         • Líneas de Anchurados
           • Tipo de línea continua fina.
           • Líneas de ejes.
             • Tipo de línea de cadena, se identifican por este simbolo A-A.

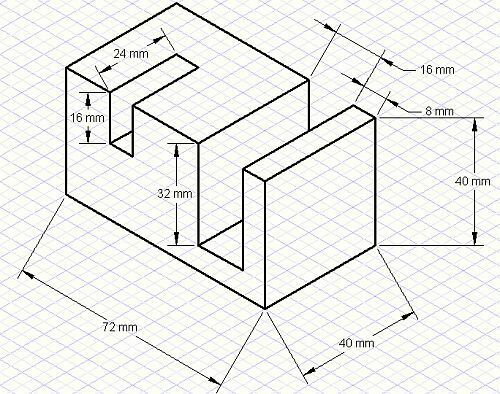

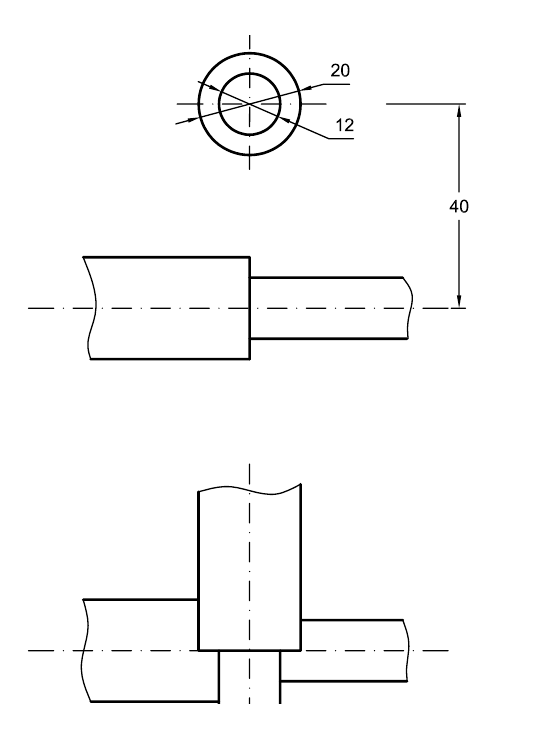

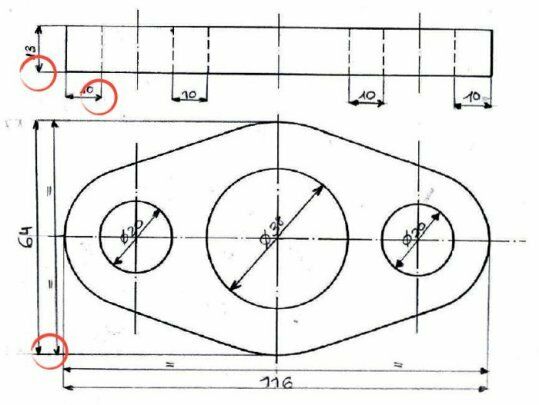

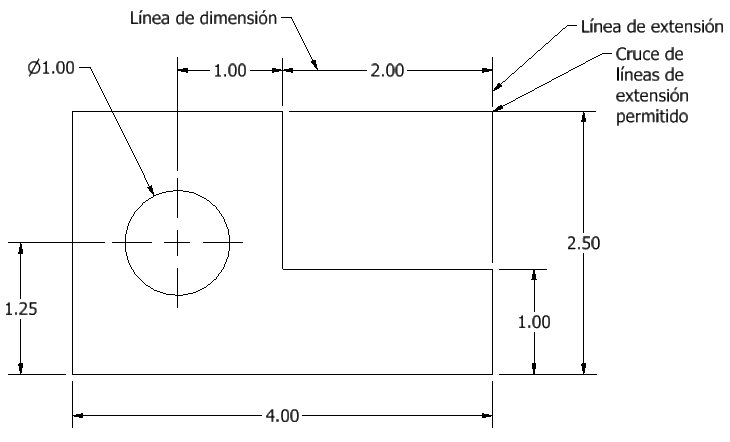

3. ACOTADOS Y DIMENCIONES

   • Son identificadas por líneas que tiene un limite de una medida.
     • Dimención Oblicuo
       • Dimenbciones en areas limitadas cercana al contorno del dibujo
   • Exixten la unidad de dimenciuonescomo:
     • Pulgadas Decimales
       • Son dimenciones de una pulgada de 0.2.
     • Pies y Pulgadas
       • Son medidas de los dibujos y la instalación.
     • Milimetros
       • Son las medidas que se usan en las cotas del plano.

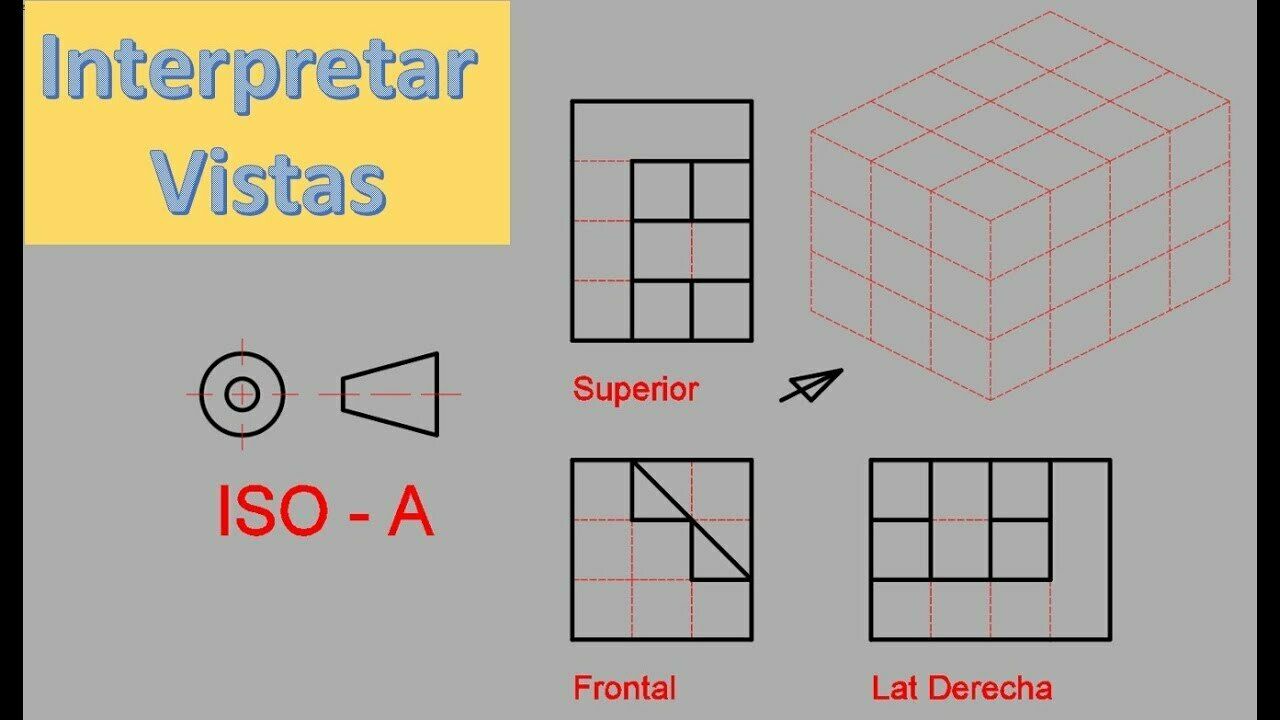

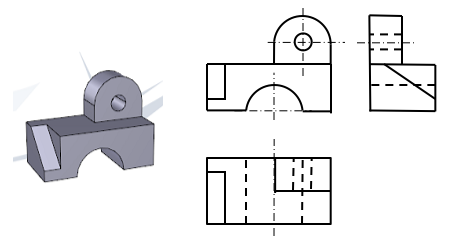

4. SISTEMA DE REPRESENTACION ISO-A Y ISO-E

   • ISO_A
     • Es un sistema de representación visible a las tres caras principales del objeto.

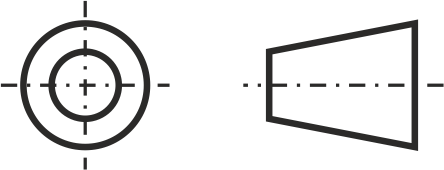

       • Simbolo ISO-A

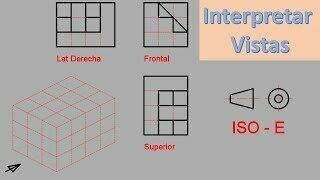

   • ISO E
     • Representación de caras del objeto no visibles.

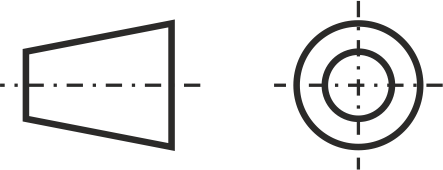

       • Simbolo ISO-E
