Construir un mapa mental en el aplicativo sugerido (GoConqr), que identifique y describa estos conceptos de la Unidad 1 y 2:

Construir un mapa mental en el aplicativo sugerido (GoConqr), que identifique y describa estos conceptos de la Unidad 1 y 2:

1. Formatos de dibujo y rotulado

   • ISO 216

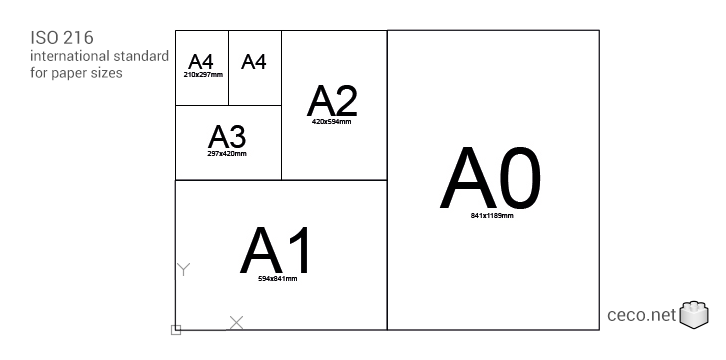

     • La serie A es un estándar internacional de tamaños de papel definido por la norma ISO 216.
       • Los tamaños mas comunes son: A0, A1, A2, A3, A4, estandarizados para dibujos técnicos
   • Rotulado
     • contiene datos como título, autor, escala, fecha y otras especificaciones del dibujo

2. Tipos de líneas

   • Continua gruesa
     • se utiliza para representar contornos y bordes visibles de un objeto
   • Continua fina
     • e usa para cotas, líneas de referencia y detalles auxiliares.
   • Discontinua (línea de trazos)
     • Representa bordes y contornos ocultos que no se ven en la vista actual
   • Línea de centro
     • Usada para marcar ejes de simetría y centros de círculos.
   • Línea a mano alzada:
     • Generalmente se utiliza en bocetos preliminares o notas en dibujos.

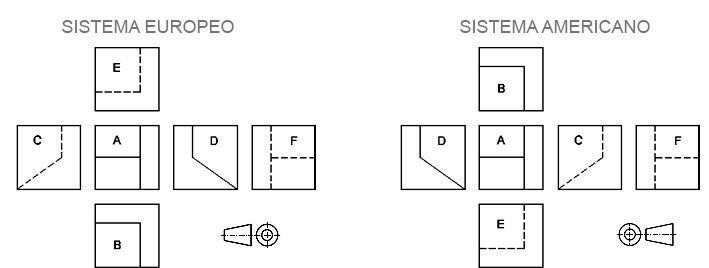

3. Sistemas de Representación ISO A e ISO E

   • ISO A (Europeo)
     • Vistas alineadas: Las vistas frontal, lateral y superior se alinean según el mismo eje.
     • Proyección directa: Los objetos se proyectan directamente en el plano, facilitando la comprensión de las medidas y proporciones.
     • Uso en Europa: Principalmente utilizado en países europeos y en la mayoría de las industrias de diseño y manufactura.
     • Aplicación en diseño técnico: Común en planos mecánicos y arquitectónicos.
   • ISO E (Americano)
     • Vistas opuestas: La vista lateral derecha se coloca en el lado opuesto de la frontal, lo que cambia la perspectiva.
     • Proyección en espejo: Permite ver las piezas de forma más intuitiva desde diferentes ángulos, especialmente en 3D.
     • Uso en América: Ampliamente utilizado en Norteamérica y algunas regiones industriales de Asia.
     • Aplicación en manufactura y construcción: Común en sectores de manufactura automotriz y aeronáutica.

4. Acotado o Dimensionamiento

   • Cotas numéricas
     • Indican las medidas exactas de los elementos del objeto, representadas con números.
   • Líneas de cota
     • Líneas finas que indican los límites de las cotas.
   • Líneas de referencia
     • Conectan las líneas de cota con los puntos a medir en el objeto.
   • Simbolos
     • Incluyen indicaciones como diámetros, radios y ángulos.
   • Escalas
     • Relación entre el tamaño real y el tamaño dibujado, puede ser 1:1 (tamaño real), 1:2 (mitad del tamaño), etc.
   • Unidad de medida
     • Estándar utilizado para las cotas, generalmente milímetros en dibujos técnicos.
