DISEÑO JERÁRQUICO DE LA RED

DISEÑO JERÁRQUICO DE LA RED

1. Diseño jerárquico de la red

   • Las redes deben satisfacer las necesidades actuales de las organizaciones.
   • Diseño jerárquico de red: permite diseñar y armar una red que sea flexible.

2. Descripción general del diseño de redes jerárquicas

   • Principios de ingeniería estructurada
     • Jerarquía
     • Modularidad
     • Resistencia
     • Flexibilidad

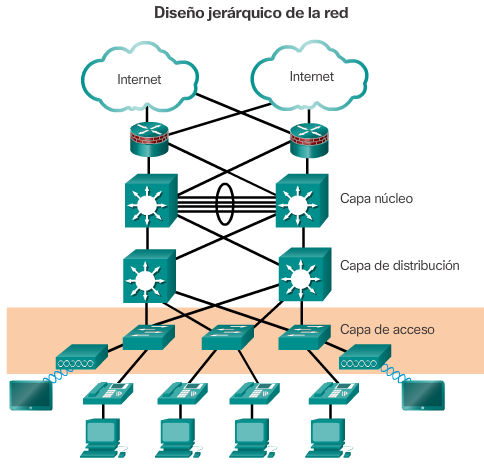

   • Jerarquía de red
     • Dividir la red en capas independientes
     • Se aplican al diseño de LAN y WAN
     • Capa de acceso
       • Otorga acceso a la red para las terminales
       • Switching de capa 2
       • Alta disponibilidad
       • Seguridad del puerto
       • Clasificación y marcación de QoS
     • Capa de distribución
       • Agrega los datos recibidos de los switches de la capa de acceso antes de que se transmitan a la capa núcleo
       • Agregación de enlaces LAN o WAN
       • Redundancia y balanceo de carga
       • Listas de control de acceso
       • Servicios de routing
     • Capa núcleo
       • “backbone de red”
       • Conmutar paquetes lo más rápido posible e interconectar varios componentes de campus
       • Switching de alta velocidad
       • Proporcionar confiabilidad
       • Tolerancia a fallas

3. Arquitectura Empresarial de CISCO

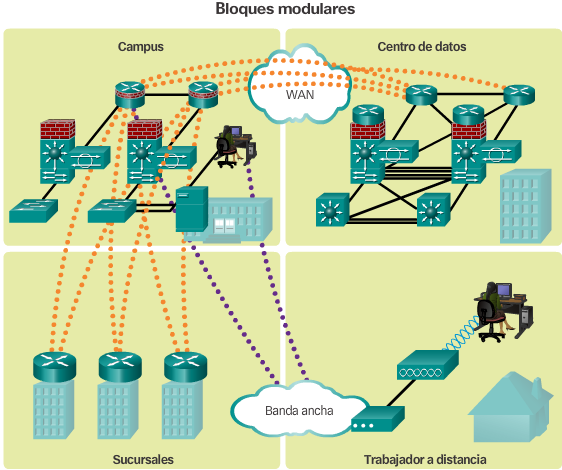

   • Diseño de red modular
     • Las fallas que ocurren dentro de un módulo se pueden aislar
     • Las actualizaciones se pueden realizar de forma controlada
     • Implementar seguridad de forma modular
     • Módulos básicos
       • Acceso y distribución
       • Servicios
       • Centro de datos
       • Perímetro empresarial

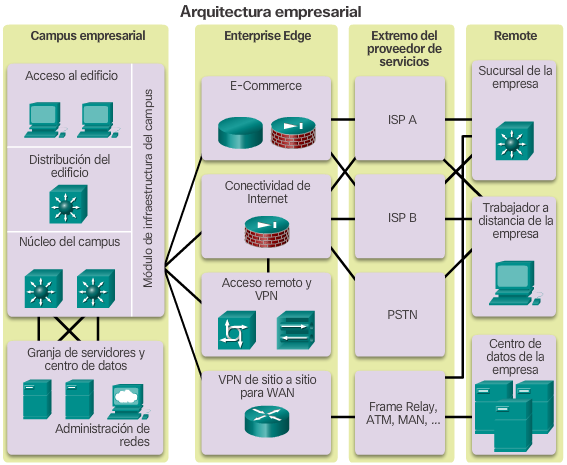

   • Modelo de arquitectura empresarial de Cisco
     • Separa la red empresarial en áreas funcionales que se conocen como “módulos”
     • Módulos
       • Campus Empresarial
         • Grupo de edificios conectados a una red empresarial que consta de muchas LAN
         • Submódulos
           • Acceso al edificio Distribución del edificio Núcleo del campus Centro de datos
       • Enterprise Edge
         • Conectividad para los servicios de voz, video y datos fuera de la empresa
         • Submódulos
           • Conectividad a Internet y zona perimetral (DMZ)
           • Redes y servidores de comercio electrónico
           • Acceso remoto y VPN
           • WAN
       • Extremo del proveedor de servicios
         • Enlazarse con otros sitios
         • Incluye
           • Proveedores de servicios de Internet (ISP)
           • Servicios WAN, como Frame Relay, ATM y MAN
           • Servicios de red pública de telefonía conmutada (PSTN)

4. Arquitecturas de red en evolución
