dibujo normalizado

jorge rodriguez giraldo
Mind Map by jorge rodriguez giraldo, updated more than 1 year ago
jorge rodriguez giraldo
Created by jorge rodriguez giraldo about 4 years ago
9
0

Description

descripcion de dibujo normalizado

Resource summary

dibujo normalizado
1 terminologia NTC 1594
1.1 esta es la tecnica con la que podemos mostrar los dibujos de una manera precisa
2 tipos de dibujo NTC 1594
2.1 dibujo tecnico
2.1.1 representacion grafica interpreta un diseño
2.2 descriptiva
2.2.1 proyeciones sobre determinados planos
2.3 perspectiva
2.3.1 representacion tridimencional
3 terminos generales (UNIT-ISO 10209-1:1993)
3.1 diagrama
3.2 vista sectorial
3.3 detalle
3.4 evaluacion
3.5 elemento
3.6 nomograma
3.7 planta
3.8 seccion
3.9 croquis
3.10 dibujo tecnico
3.11 vista

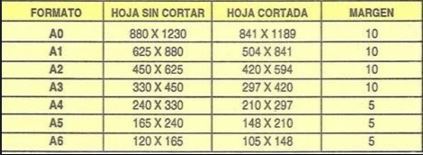

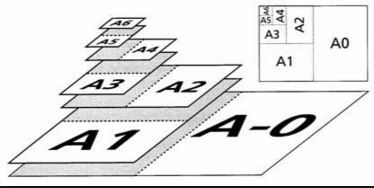

4 formatos de papel normalizado DT.COM
4.1 se llama formato a la hoja de papel en que se realiza el dibujo cuya forma esta normalizados en mm
5 rotulado del plano NTC 1914
5.1 todo dibujo tecnico deve tener un cuadro de titulos
5.1.1 numero de identificasion o registro
5.1.2 titulo del dibujo
5.1.3 nombre del propietario legal del dibujo
5.2 zona de informacion
5.2.1 items administrativos
5.2.2 items tecnicos
5.2.3 items indicativos

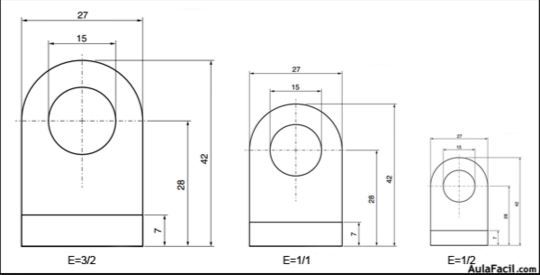

6 escalas NTC 1580
6.1 escala 1:1
6.2 escala de ampliacion x:1
6.3 escala de reduccion 1:x
7 elaboracion de un croquis
7.1 bosquejo DEFINICIONES ABC
7.1.1 esta es la primera elaboracion del diceño que se realiza a instancias de una obra pictorica o de cualquier otro producto que involucre directamente la creatividad humana
7.2 bosquejos isometricos
7.3 croquizacion trazado a mano libre
7.3.1 croquizacion TEMA 5
7.3.1.1 es un tipo de dibujo tecnico realizado a mano alzado
7.3.2 ejecucion de un croquis
7.3.2.1 los unicos elementos son lapiz, papel, goma
7.3.3 el trazado
Show full summary Hide full summary
