SIMBOLOGIAS DE LAS NORMAS AWS A 2.4
  1. La simbología de soldadura nos proporciona un conjunto de información que acompaña a un plano de una construcción metal-mecánica con trabajos de soldadura, implica una serie de símbolos y referencias alfa numéricas (letras y números) ubicada en lugares particulares de los respectivos planos. La simbología y el respectivo detalle escrito proporcionan la información necesaria para ejecutar el trabajo de soldadura en las condiciones en que se pensó a la hora del diseño. El hecho de que la soldadura se realice como se diseñó dependerá del nivel de detalle que se indique en el plano, que finalmente es lo que llega a quien realiza el trabajo o lo coordina y podrá en base a la simbología dar las indicaciones correspondientes.

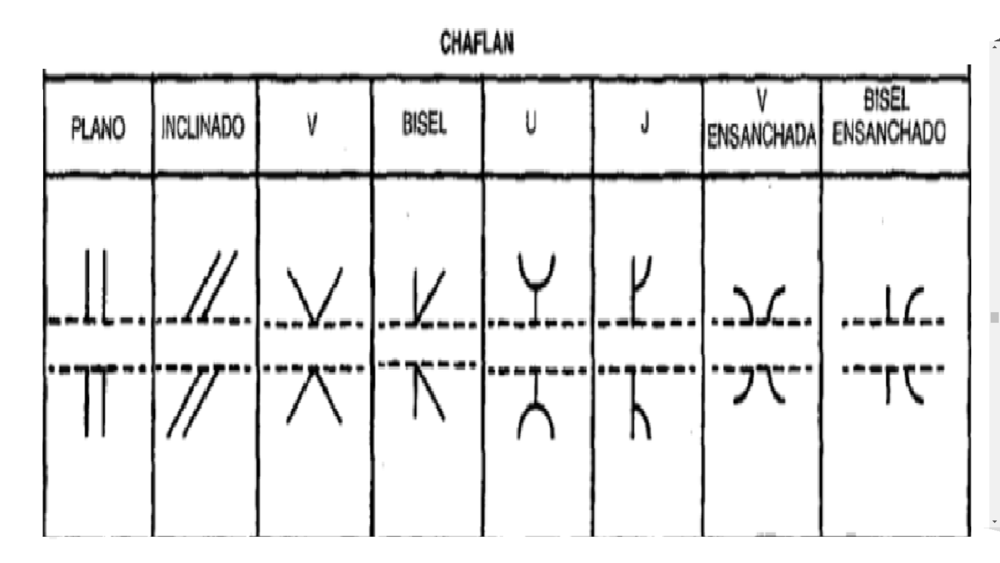

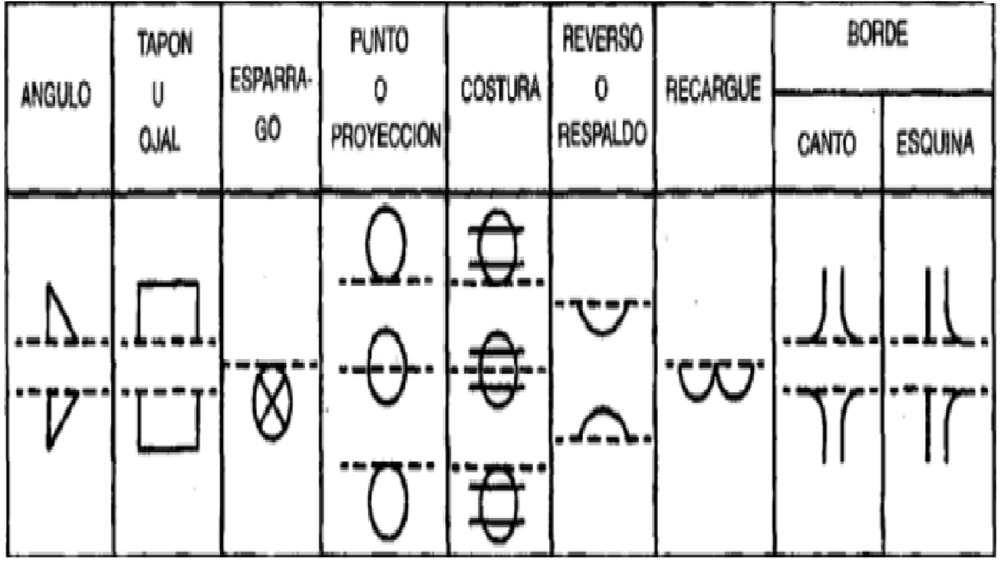

    1. TIPOS DE SOLDADURA Y SIMBOLOS

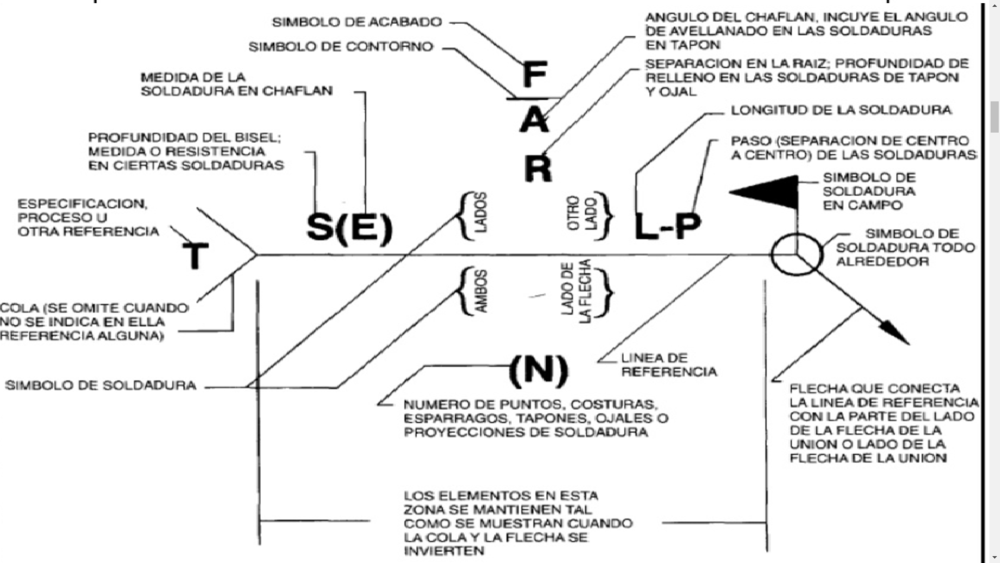

      1. Símbolos de soldadura y símbolos de soldeo: En esta norma se hace distinción entre los términos símbolo de soldadura y símbolo de soldeo. El símbolo de soldadura indica el tipo de soldadura y, cuando se utilice, forma parte del símbolo de soldeo.

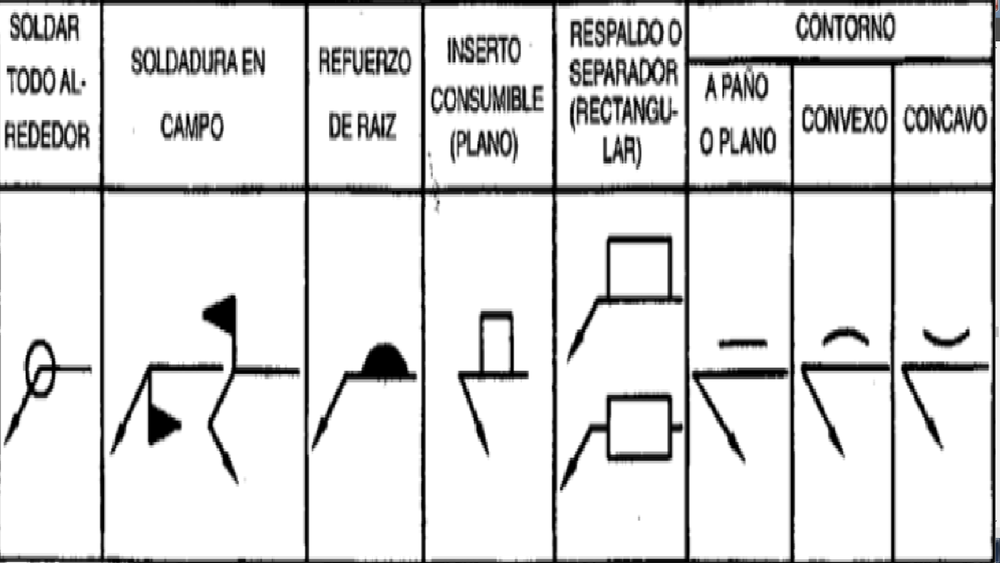

        1. Símbolos suplementarios: teniendo en cuenta la situación del símbolo de soldeo la flecha debe señalar a una línea del plano que identifique de forma univoca la unión en cuestión, se recomienda que la flecha señale una línea continua, sin embargo, la flecha puede señalar a una línea discontinua.
