QUIZ Associação de Cargas e Geradores
This quiz has a time limit, so it opens in the usual player.
Questions in this quiz (16)
1Considere as seguintes afirmativas:
I. A máxima corrente suportável por um resistor de 1 ohm e potência de dissipação igual a 1 watt é igual a 0,5 A.
II. Um resistor percorrido por uma corrente de 1 A dissipa uma potência de 10 watts. A nova potência, quando o resistor for submetido a uma tensão igual à metade da anterior, será de 2,5 watts.
III. Dispositivos como chuveiros elétricos, secadores e ferros elétricos são constituídos por resistências elétricas que, quando percorridas por corrente, transformam energia elétrica em térmica.
IV. Um chuveiro elétrico, quando ligado em 200 volts, dissipa 1000 watts. O mesmo chuveiro elétrico, quando ligado em 100 volts, dissipa 500 watts.
V. A potência elétrica é uma grandeza cuja unidade é o W; a de energia é Wh.
Assinale a alternativa correta.- Aa) Somente as afirmativas I e III são verdadeiras
- Bb) Somente as afirmativas I, II, III e V são verdadeiras.
- Cc) Somente as afirmativas II e III são verdadeiras.
- Dd) Somente as afirmativas II, IV e V são verdadeiras.
- Ee) Somente as afirmativas I, IV e V são verdadeiras

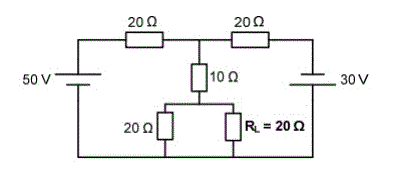

2Calcule a corrente que percorre o resistor RL
- Aa) 2,67 A
- Bb) 0,5 A
- Cc) 4 A
- Dd) 1,33 A
- Ee) 0,16 A
3Considere as seguintes afirmativas:
I. O amperímetro é um instrumento para medição de corrente elétrica. Para se medir a corrente, deve-se interromper o circuito e intercalar o medidor.
II. Quanto maior a resistência elétrica de um material, maior será a corrente que o atravessa.
III. Uma forma prática e segura de se iniciar uma medição é sempre começar pela escala de maior alcance e diminuir, paulatinamente, os alcances até um ponto acessível de medida fácil e precisa.
IV. Um voltímetro de 100000 ohms/volt introduz mais erro na medição de tensão do que um voltímetro de 50000 ohms/volt.
V. Corrente de fundo de escala é a corrente mínima suportável por um amperímetro.
Assinale a alternativa correta.- Aa) Somente as afirmativas I, II e III são verdadeiras.
- Bb) Somente as afirmativas II, III e V são verdadeiras.
- Cc) Somente as afirmativas I e III são verdadeiras
- Dd) Somente as afirmativas I, II e V são verdadeiras
- Ee) Somente as afirmativas I, IV e V são verdadeiras
4Considere as seguintes afirmativas:
I. Em uma associação série de resistores, o resistor equivalente é igual à soma dos resistores associados.
II. A resistência equivalente de 10 resistores iguais de 10 ohms ligados em paralelo é igual a 1 ohm.
III. Mantendo-se a resistência constante, a corrente diminui com o aumento gradual da tensão.
IV. No caso de uma associação em paralelo de apenas dois resistores com valores R1 e R2, a resistência equivalente é igual a (R1xR2)÷(R1+R2)
V. A corrente que passa por uma lâmpada incandescente de 10 ohms submetida a 220 volts é de 22 ampères.
Assinale a alternativa correta:- Aa) Somente as afirmativas I, II e III são verdadeiras.
- Bb) Somente as afirmativas II, III e V são verdadeiras.
- Cc) Somente as afirmativas I, II e V são verdadeiras.
- Dd) Somente as afirmativas I e III são verdadeiras
- Ee) Somente as afirmativas I, IV e V são verdadeiras

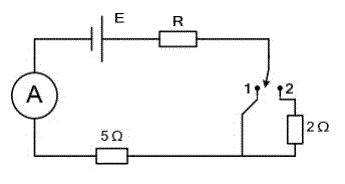

5No circuito abaixo, o amperímetro indica 0,75 A com a chave na posição 1. Na posição
2, ele indica 0,6 A. Calcule E e R.
- Aa) E= 6 volts e R = 3 ohms.
- Bb) E= 3 volts e R = 6 ohms.
- Cc) E= 6 ohms e R = 3 volts.
- Dd) E= 9 ohms e R = 8,4 volts.
- Ee) E= 0,16 volts e R = 3,6 ohms.

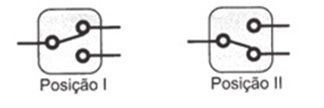

6Os interruptores paralelos são utilizados para ligar ou desligar uma mesma lâmpada a partir de dois interruptores, conectam-se os interruptores para que a mudança de posição de um deles faça ligar ou desligar a lâmpada, não importando qual a posição do outro. Esta ligação é conhecida como interruptores paralelos. Este interruptor é uma chave de duas posições constituída por um polo e dois terminais, conforme mostrado nas figuras de um mesmo interruptor.
Na Posição I a chave conecta o polo ao terminal superior, e na Posição II a chave o conecta ao terminal inferior.
O circuito que cumpre a finalidade de funcionamento descrita no texto é:
- A
- B
- C
- D
- E
- A

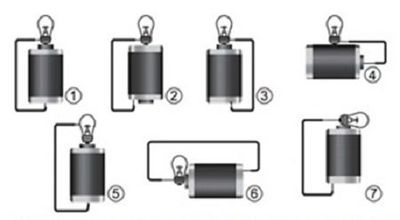

7Um estudante entusiasmado com a aula de eletricidade que assistiu, resolve desmontar sua lanterna. Utilizando-se da lâmpada e da pilha, retiradas do equipamento, e de um fio com as extremidades descascadas, faz as ligações mostradas na imagem com a intenção de acender a lâmpada. Tendo por base os esquemas mostrados, em quais casos a lâmpada acendeu?
- Aa) (1), (3), (6)
- Bb) (3), (4), (5)
- Cc) (1), (3), (5)
- Dd) (1), (3), (7)
- Ee) (1), (2), (5)

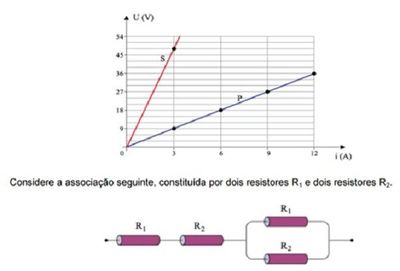

8Dois resistores ôhmicos, R1 e R2, podem ser associados em série ou em paralelo. A resistência equivalente quando são associados em série é Rs e quando são associados em paralelo é Rp. No gráfico, a curva S representa a variação da diferença de potencial elétrico entre os extremos da associação dos dois resistores em série, em função da intensidade de corrente elétrica que atravessa a associação de resistência equivalente Rs, e a curva P representa a variação da diferença de potencial elétrico entre os extremos da associação dos dois resistores em paralelo, em função da intensidade da corrente elétrica que atravessa a associação de resistência equivalente Rp.
Considerando as informações dadas que a resistência elétrica dos fios de ligação é desprezível, calcule a resistência equivalente da associação representada na figura e os valores de R1 e R2 , ambos em ohms:
- Aa) R1= 4 ohms; R2 = 12 ohms ou vice-versa;
- Bb) R1= 4 ohms; R2 = 12 ohms respectivamente;
- Cc) R1= 16 ohms ; R2 = 3 ohms ou vice-versa;
- Dd) R1= 16 ohms ; R2 = 3 ohms respectivamente;
- E3) R1 = 16 ohms; R2 = 4 ohms ou vice-versa

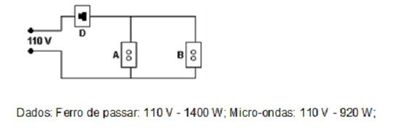

9Na cozinha de uma casa, ligada à rede elétrica de 110 V, há duas tomadas A e B. Deseja-se utilizar, simultaneamente, um forno de micro-ondas e um ferro de passar, com as características indicadas. Para que isso seja possível, é necessário que o disjuntor (D) dessa instalação elétrica, seja de, no mínimo:
OBS.: Disjuntor ou fusível: dispositivo que interrompe o circuito quando a corrente ultrapassa o limite especificado.
- A30 A
- B25 A
- C15 A
- D10 A

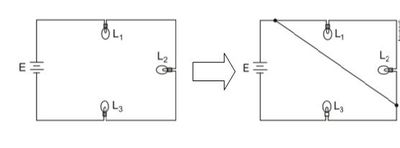

10Em uma experiência, três lâmpadas idênticas {L1, L2, L3} foram inicialmente associadas em série e conectadas a uma bateria E de resistência interna nula. Cada uma dessas lâmpadas pode ser individualmente ligada à bateria E sem se queimar. Observe o esquema desse circuito, quando as três lâmpadas encontram-se acesas:
Em seguida, os extremos não comuns de L1 e L2 foram conectados por um fio metálico, conforme ilustrado abaixo:
A afirmativa que descreve o estado de funcionamento das lâmpadas nessa nova condição é:
- Aa) As três lâmpadas se apagam.
- Bb) As três lâmpadas permanecem acesas.
- Cc) L1 e L2 se apagam e L3 permanece acesa
- Dd) L3 se apaga e L1 e L2 permanecem acesas.

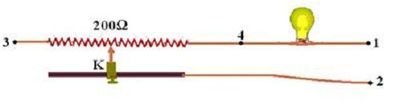

11Entre os pontos 1 e 2 do circuito representado na figura, é mantida uma diferença de potencial de 110V. A intensidade de corrente, através da lâmpada L, é 0,5A e o cursor K do reostato está no ponto médio entre seus terminais 3 e 4.
A resistência elétrica da lâmpada é:
- A80 ohms
- B120 ohms
- C140 ohms
- D150 ohms
- E200 ohms
12Considere as seguintes afirmativas:
I - Um dispositivo condutor obedece à lei de Ohm, quando sua resistência é independente do valor e da polaridade da diferença de potencial (ddp) aplicada.
II - A relação entre a diferença de potencial (ddp) aplicada em um fio condutor e a corrente que nele circula define a lei de Ohm.
III -A lei de Ohm diz que a resistência de um fio condutor é diretamente proporcional às suas dimensões.
Está(ão) correta(s)- Aa) apenas I.
- Bb) apenas II.
- Cc) apenas III.
- Dd) apenas I e II.
- Ee) apenas II e III.
13Quando uma corrente elétrica passa por um condutor ela provoca alguns efeitos muito importantes. Considere os seguintes efeitos da corrente elétrica:
I. Efeito Joule ou térmico: um condutor percorrido por corrente elétrica sofre um aquecimento.
II. Efeito químico: uma solução eletrolítica sofre decomposição quando é percorrida por corrente elétrica.
III. Efeito luminoso: a passagem da corrente elétrica através de um gás rarefeito, sob baixa pressão.
IV. Efeito fisiológico: a corrente elétrica ao atravessar organismos vivos produz contrações musculares.
V. Efeito magnético: um condutor percorrido por corrente elétrica cria, na região próxima a ele, um campo magnético.
Na nossa residência, os efeitos que sempre acompanham a corrente elétrica são :- Aa) I e II
- Bb) II e III
- Cc) III e IV
- Dd) IV e V
- Ee) V e I

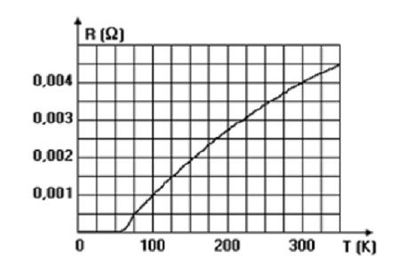

14O gráfico adiante representa o comportamento da resistência de um fio condutor em função da temperatura em K. O fato de o valor da resistência ficar desprezível abaixo de uma determinada temperatura caracteriza o fenômeno da supercondutividade. Pretende-se usar o fio na construção de uma linha de transmissão de energia elétrica em corrente contínua. À temperatura ambiente de 300°K a linha seria percorrida por uma corrente de 1000A, com uma certa perda de energia na linha. Qual seria o valor da corrente na linha, com a mesma perda de energia, se a temperatura do fio fosse baixada para 100°K?
- Aa) 500A
- Bb) 1000A
- Cc) 2000A
- Dd) 3000A
- Ee) 4000A
15Alguns automóveis são equipados com um vidro térmico traseiro para eliminar o embaçado do vidro em dias úmidos. Para isso 'tiras resistivas', instaladas na face interna do vidro são conectadas ao sistema elétrico de modo que se possa transformar energia elétrica em energia térmica. Num dos veículos fabricados no país, por exemplo, essas tiras (resistores) são arranjadas como mostra a figura a seguir.
Se as resistências das tiras 1, 2,..., 6 forem, respectivamente, R , R ,..., R , a associação que corresponde ao arranjo das tiras da figura é:- A
- B
- C
- D
- E
- A
16Sobre um circuito que contém apenas uma associação de resistores em paralelo, é INCORRETO afirmar que:
- Aa) A corrente total do circuito é igual à soma das correntes individuais de cada resistor;
- Bb) A ddp em cada resistor é igual à tensão elétrica fornecida pela fonte;
- Cc) A resistência equivalente é sempre menor do que a resistência de menor valor que o circuito contém;
- Dd) A corrente elétrica é igual em todos os resistores;
- Ee) Se um resistor queima, a corrente elétrica que circula nos demais componentes do circuito não se altera.
