Conceptos básicos de
diseño de elementos de
concreto presforzado y
prefabricado

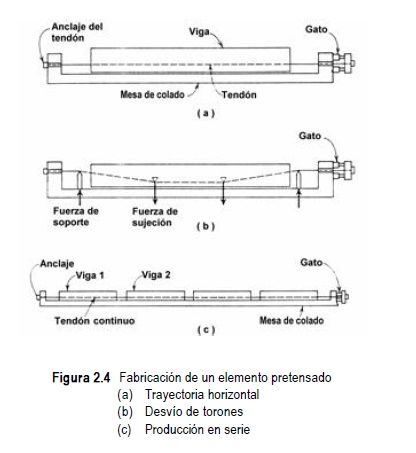

- CONCRETO PRETENSADO
- El termino pretensado se usa para describir el
metodo de presfuerzo en el cual los tendones se
tensan antes de colar el concreto
- Metodo de presfuerzo
- Los tendones se tensan antes de
colar el concreto
- Ejemplo: viguetas, trabes,
losas y gradas
- Edificios, naves, puentes, gimnasios,
estadios, entre otros
- Edificios, naves, puentes, gimnasios,
estadios, entre otros
- Trayectoria del
presfuerzo
- Siempre recta
- Siempre recta
- Los tendones se tensan antes de
colar el concreto
- El termino pretensado se usa para describir el
metodo de presfuerzo en el cual los tendones se
tensan antes de colar el concreto

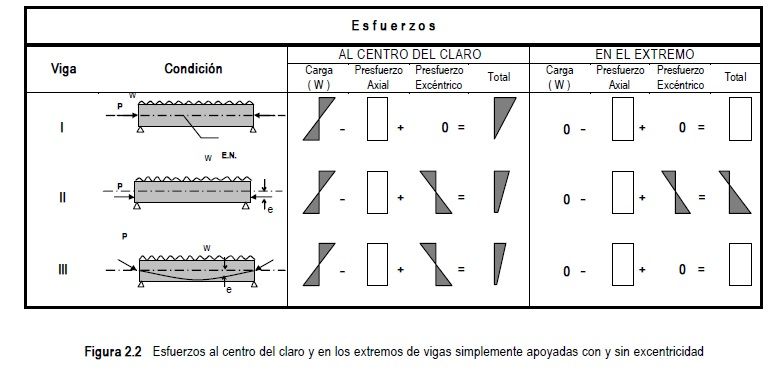

- CONCRETO PRESFORZADO
- Crear
deliberadamente
esfuerzos
permanentes en un
elemento estructural
- Mejorar su
comportamiento de
servicio y aumentar su
resistecia.
- Sus elementos van desde
una vigueta hasta unas
trabes
- Diseños mas eficientes = concreto + acero
de presfuerzo = elemento estructural,
esfuerzos y deformaciones que
contrarresten esfuerzo
- Ventajas: -mejor comportamiento ante cargas de servicio (control de agretamiento, deflexion)
-uso optimo de materiales de alta resistencia -obtencion de elementos mas eficientes y esbeltos
-mayor control de calidad -abatimiento de costos -mayor rapidez de construccion
- Crear
deliberadamente
esfuerzos
permanentes en un
elemento estructural

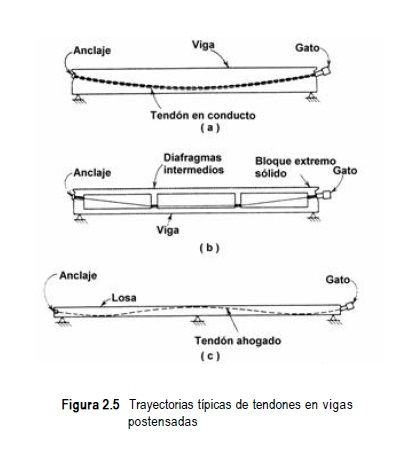

- CONCRETO POSTENSADO
- El postensado es el metodo de presfuerzo que consiste en tensar los
tendones y anclarlos en los extremos de los elementos despues de
que el concreto ha fraguado y alcanzado su resistencia necesaria
- Metodo de presfuerzo
- Trayectoria del
presfuerzo
- En curvas
- En curvas

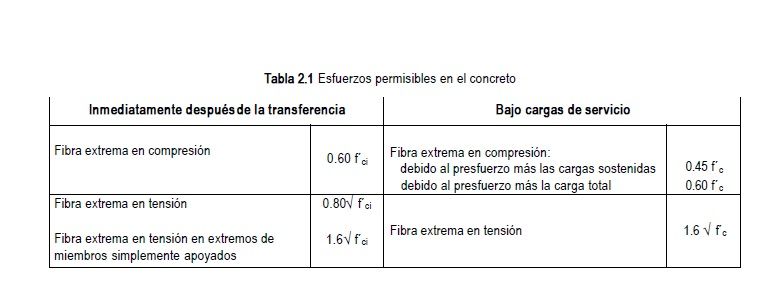

- Concreto
- Mayor calidad y resistencia en
construcciones ordinarias
- La contraccion del concreto es
proporcional ala cantidad de agua
empleada en la mezcla
- Mayor calidad y resistencia en
construcciones ordinarias
- Trayectoria del
presfuerzo
- El postensado es el metodo de presfuerzo que consiste en tensar los
tendones y anclarlos en los extremos de los elementos despues de
que el concreto ha fraguado y alcanzado su resistencia necesaria

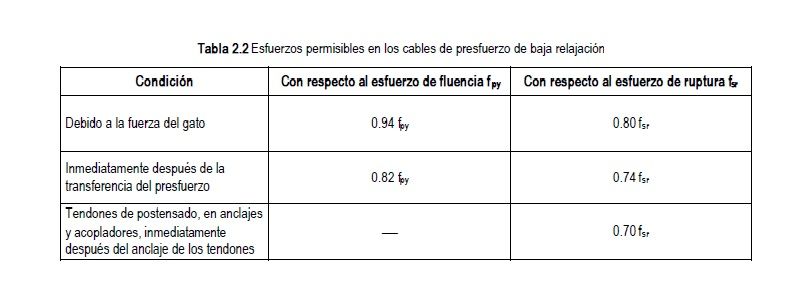

- ACERO DE PRESFUERZO
- El acero de presfuerzo es el material que va a provocar
de manera activa momentos y esfuerzos que
contrarresten a los causados por las cargas
- Alambres
- Los alambres individuales se fabrican laminando en caliente lingotes de
acero hasta obtener alambres redondos que, despues del enframiento,
pasan a travez de troqueles para reducir su diametro hasta su tamaño
requerido
- Los alambres individuales se fabrican laminando en caliente lingotes de
acero hasta obtener alambres redondos que, despues del enframiento,
pasan a travez de troqueles para reducir su diametro hasta su tamaño
requerido

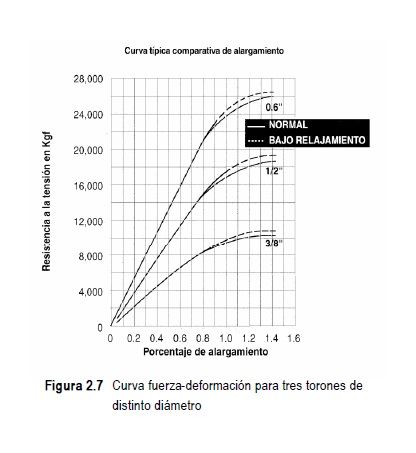

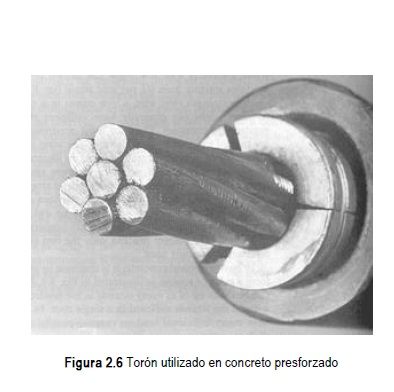

- Toron
- El toron se fabrica con siete
alambres firmemente torcidos
- El toron se fabrica con siete
alambres firmemente torcidos
- Varillas de
acero de
aleacion
- La alta resistencia en varillas de acero se obtiene mediante
la introduccion de algunos minerales de ligazon durante su
fabricacion
- La alta resistencia en varillas de acero se obtiene mediante
la introduccion de algunos minerales de ligazon durante su
fabricacion
- Alambres
- El acero de presfuerzo es el material que va a provocar
de manera activa momentos y esfuerzos que
contrarresten a los causados por las cargas
- ACERO DE REFUERZO
- El uso de acero de refuerzo ordinario es comun en
elementos de concreto presforzado. La resistencia nominal
de este acero es Fy= 4,200 kg/cm2
- ---Aumentar ductilidad, Aumentar resistencia, Resistir esfuerzos de tencion y compresion, Resistir
cortante y torsion, Restringir agrietamiento por maniobras y cambios de temperatura, Reducir
deformaciones a largo plazo, Confinar al concreto
- ---Aumentar ductilidad, Aumentar resistencia, Resistir esfuerzos de tencion y compresion, Resistir
cortante y torsion, Restringir agrietamiento por maniobras y cambios de temperatura, Reducir
deformaciones a largo plazo, Confinar al concreto
- El uso de acero de refuerzo ordinario es comun en
elementos de concreto presforzado. La resistencia nominal
de este acero es Fy= 4,200 kg/cm2
