Estructuras de pisos y vigas asimétricas
  1. ESTRUCTURAS DE PISOS
    1. Son aquellas obras estructurales que se realizan sobre un nivel de piso (llamado losa) para sostener al mismo y tener resistencia para soportar aquellas cargas que se ejercen en él. En los pisos, es donde mayormente se usan las vigas, y se sabe que su mayor uso en obras estructurales es en edificios y casas de varios pisos.
      1. Aquí podemos detallar ciertos elementos que conforman la estructura de piso..
        1. >>>>>>
        2. ¿Que elementos conforman una estructura de piso?
          1. TABLADO: es el suelo plano formado por tablas en el cual se ejercen las cargas.

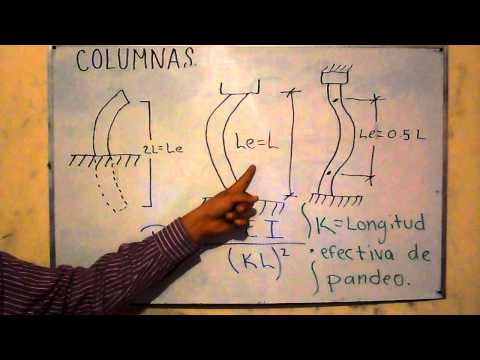

            1. COLUMNA: es aquel soporte rígido largo y de poco ancho que sirve para el soporte estructural horizontal en obras de construcción.
              1. ¿Cómo calcularlas?
              2. VIGUETA: es aquella viga pequeña (de madera o metal) que se usa para sostener al tablado.
                1. TRABE: es aquella viga larga y gruesa que funciona de soporte para las viguetas y por lo tanto el tablado.
            2. VIGAS ASIMÉTRICAS
              1. Son aquellas vigas donde se emplean secciones asimétricas al eje neutro que se usan en la ingeniería civil con el fin de colocar las fibras mas resistentes a mayor distancia que las débiles y mantener de manera simultánea los valores admisibles de tensión y compresión; esto con relación al centro de gravedad.
                  1. Para estudiar estas vigas, es necesario considerar que una viga sometida a flexión pura, el plano del momento flexionante es perpendicular a la superficie neutra sólo si los ejes centroidales de la sección transversal son los ejes principales de la misma.
                    1. Los ejes principales tienen un punto de Inercia = 0, pero presentan momentos de inercia máximos y mínimos respecto a la sección transversal.
                      1. La teoría de flexión (M.c/l) se aplica cuando un momento flexionante actúa sobre los planos principales.
                    2. A continuación, una breve explicación de como hacer cálculos de vigas asimétricas. Ahí también se explican qué fórmulas se utilizan para el proceso analítico de las mismas:
