Las fuerzas y las maquinas simples

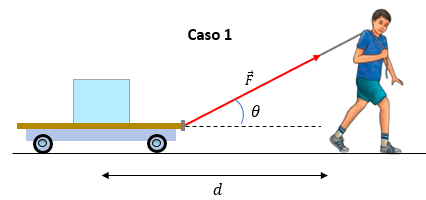

¿Qué es el trabajo?
1. DEFINICIÓN
  1. Es el producto de la fuerza ejercida y la distancia recorrida cuando amabas coinciden en la misma dirección
2. SISTEMA INTERNACIONAL
  1. En el sistema internacional utilizamos el julio (J) (N·m)
3. FORMULA
  1. W = F·d
Las máquinas nos ayudan
1. MODIFICAN FUERZAS
  1. Inventaron la rueda para hacer tornos alfareros y después la aplicaron en carros
  2. Con la palanca subir el agua del río era mucho más facil
  3. Para sacar agua de los pozos inventaron la polea
  4. Para subir esculturas y ladrillos más fácilmente inventaron la rampa
2. Transmiten y transforman el movimiento
  1. Además de modificar fuerzas las máquinas también nos ayudan a transformar el movimiento
  2. En un tren cremallera el giro del engranaje hace avanzar al tren en línea recta
  3. En las catapultas el brazo es muy largo para ganar velocidad
LA PALANCA

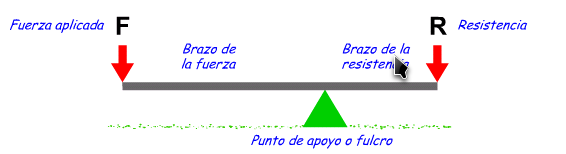

1. LEY DE LA PALANCA
  1. La fuerza por su brazo es igual al producto de la resistencia por el suyo
    1. R·br=F·bf
2. TIPOS

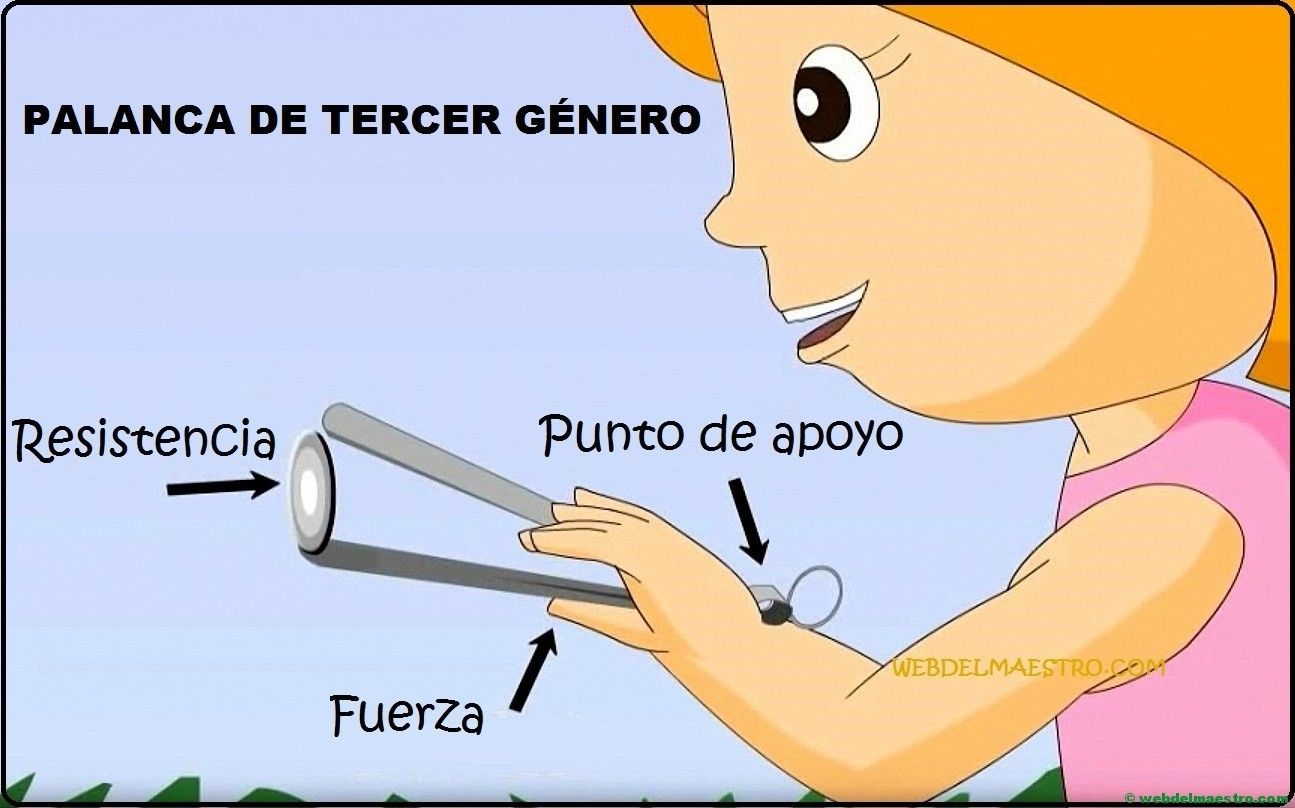

  1. 3º genero
    1. la fuerza está entre el punto de apoyo y la resistencia

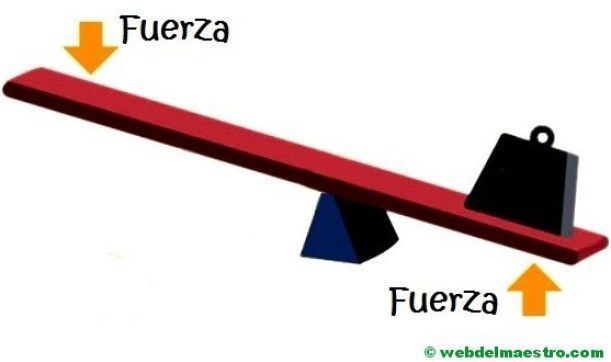

  2. 1º genero
    1. el punto de apoyo esta entre la resistencia y la fuerza
  3. 2º genero
    1. la resistencia está entre el punto de apoyo y la fuerza

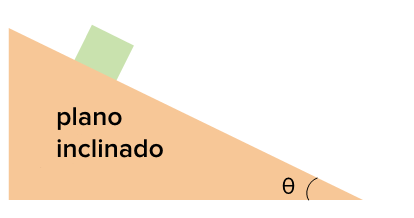

PLANO INCLINADO
1. La rampa o plano inclinado es una maquina simple al igual que la palanca
  1. Nos permite vencer la fuerza/peso utilizando una fuerza menor a cambio de distancia
2. W=F·d= J

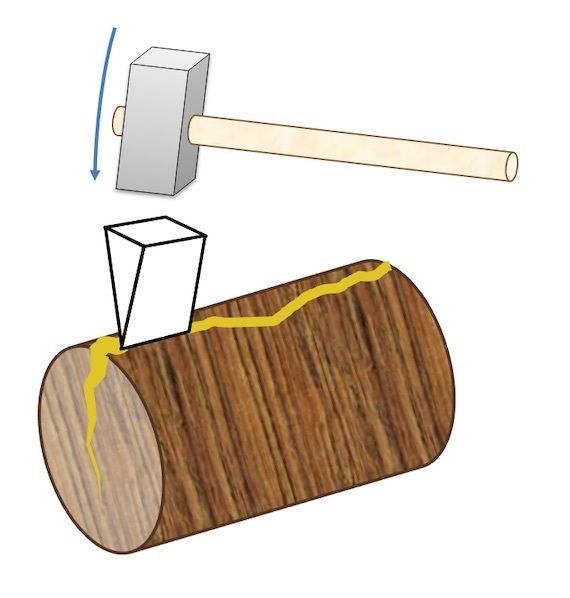

3. CUÑA
  1. Juntando dos planos inclinados formamos una cuña, útil para separar y romper cuerpos

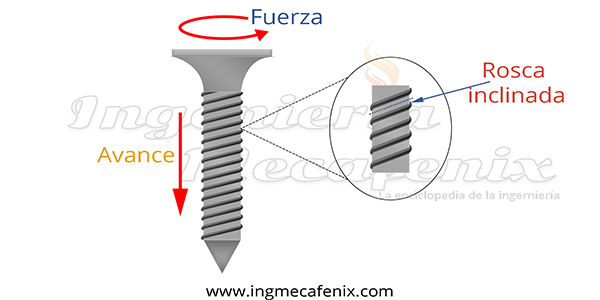

4. TORNILLO
  1. Enrollando un plano inclinado obtenemos un plano inclinado
POLEAS
1. ¿QUÉ ES ?
  1. Es una máquina simple que sirve para transmitir una fuerza pero no ampliarla
2. FORMULA
  1. F1·r1=F2·r2
    1. F=fuerza
    2. r=radio
3. POLIPASTO
  1. Es un conjunto de poleas encadenadas que sí amplían la fuerza, a costa de un mayor recorrido
TRANSMISIÓN DEL MOVIMIENTO

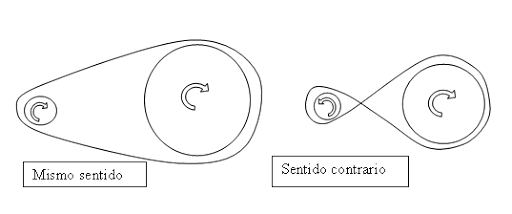

1. POLEAS Y CORREA
  1. Con la polea simple la transmisión del movimiento es lineal. Si unimos dos poleas con una correa, logramos transmitir un movimiento circular de una a la otra y variar su velocidad
    1. Se puede invertir el sentido de giro si cruzamos la correa

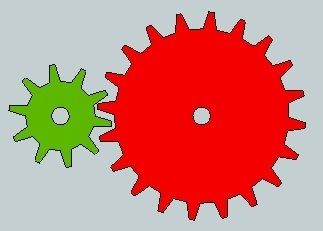

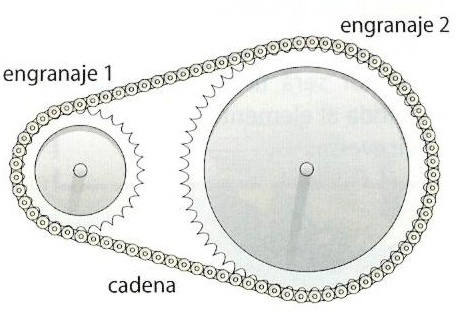

2. ENGRANAJES Y CADENA
  1. Uniendo los engranajes de forma que sus dientes encajen entre si es otra forma de transmisión circular
    1. para tener un mismo sentido en ambos engranajes colocamos un tercer o una cadena
3. las poleas y los engranajes permiten las transmisiones circulares, cambios de sentido y aumentos o disminución de la velocidad
TRANSFORMACIÓN DEL MOVIMIENTO

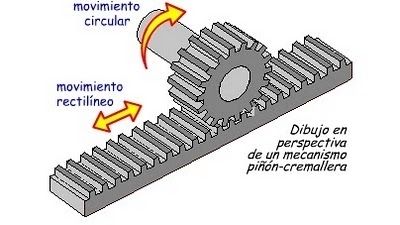

1. PIÑÓN-CREMALLERA
  1. DE CIRCULAR A LINEAL Y DE LINEAL A CIRCULAR
    1. El piñón (engranaje) se encuentra sobre una barra con dientes, la cremallera. transforma el giro del piñón en un movimiento lineal de la barra o viceversa

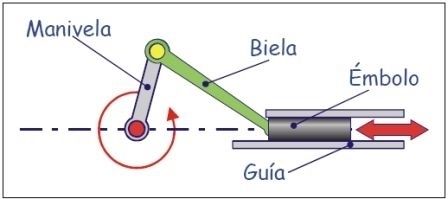

2. BIELA-MANIVELA
  1. DE LINEAL A ALTERNATIVO CIRCULAR
    1. El sistema biela-manivela consta de dos palancas articuladas conectadas con un pistón que tiene un movimiento de vaivén al avanzar el pistón hace girar media vuelta la manivela al retroceder el pistón, se completa el giro de la rueda
MÁQUINA COMPUESTA
1. Una máquina compuesta está formada por dos o más máquinas simples, de forma que la salida de cada una ellas está conectada a la entrada de la siguiente
2. EJEMPLOS

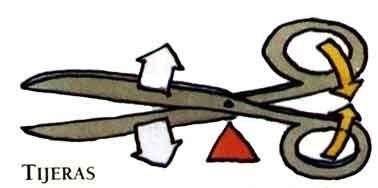

  1. TIJERAS
    1. PLANO INCLINADO
    2. PALANCA

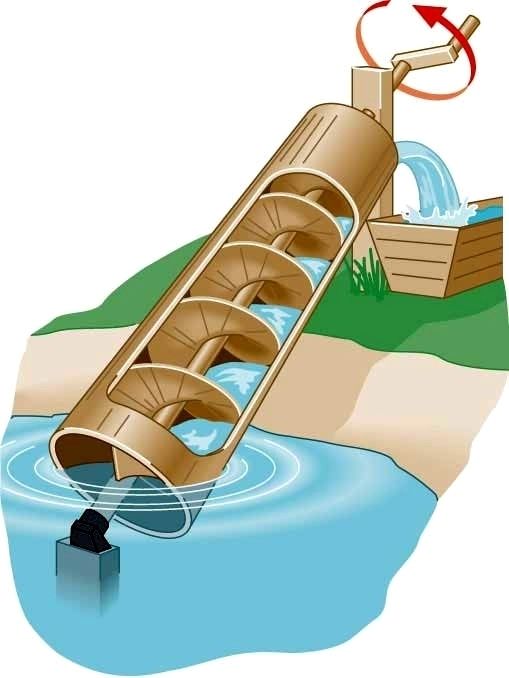

  2. TORNILLO DE ARQUÍMEDES
    1. TORNO
    2. PLANO INCLINADO
    3. TORNILLO
