flip-flops T
- "toggle" (conmutación) cambia la salida
con cada borde de pulso de clock, dando
una salida que tiene la mitad de la
frecuencia de la señal de entrada en T

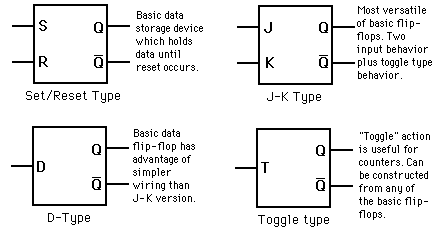

- El "Flip-flop" es el nombre
común que se le da a los
dispositivos de dos estados
- El "Flip-flop" es el nombre
común que se le da a los
dispositivos de dos estados
- Es de utilidad en la
construcción de contadores
binarios, divisores de
frecuencia, y dispositivos de
sumas binarias en general. Se
puede hacer a partir de
flip-flops J-K, llevando ambas
entradas J y K a alta (high).
- Para obtener un flip flop tipo T a partir de
un J K sedeben conectar las entradas J y K a
un nivel alto
- Para obtener un flip flop tipo T a partir de
un J K sedeben conectar las entradas J y K a
un nivel alto
- Construcción de un flip-flop T desde un flip-flop J-K

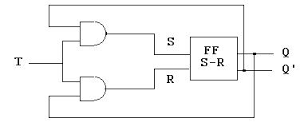

- ESQUEMA FLIP FLOPTIPO T"
- ESQUEMA FLIP FLOPTIPO T"
