flip-flpod RS
Dispositivo de almacenamiento temporal de 2 estados (alto y bajo), cuyas entradas principales permiten al ser activadas:
R.-Borrado (reset en), puesta a 0 ó nivel bajo de la salida
S: El grabado (set en inglés), puesta a 1 ó nivel alto de la salida

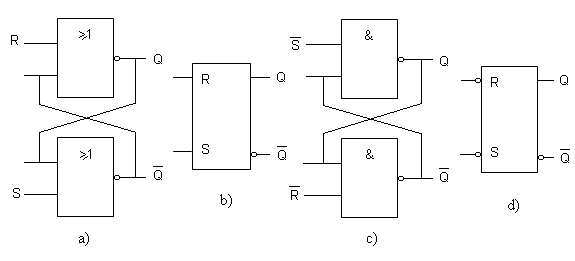

Sólo posee las entradas R y S. Se compone internamente de dos puertas lógicas NAND o NOR

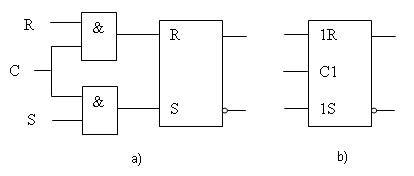

Además de las entradas R y S, posee una entrada C de sincronismo cuya misión es la de permitir o no el cambio de estado del biestable.
En ningún caso deberían activarse ambas entradas a la vez, ya que esto provoca que las salidas directa (Q) y negada (Q') queden con el mismo valor
Media attachments
f04eb758-c92a-4cdf-bb20-c0a5cb234e24 (image/png)
