OPTOACOPLADOR

OPTOACOPLADOR

1. Partes

   • Diodo LED
     • http://www.unicrom.com/Tut_diodo_led.asp
     • Diodo Emisor de Luz
     • Al circular corriente entre el anódo y el catado este emite luz
     • El color es de la impureza conque se fabrico
     • Operan entre 1.5V a 2.5V y su corriente entre 10mA a 40mA
   • FotoTransistor
     • http://www.unicrom.com/Tut_fototransistor.asp
     • B: Base, C: Colector, E: Emisor
     • Opera igual que un transistor en la cual debe haber una corriente de base para su activación
     • La activación de Ib puede ser por circuito polarizando la base o por luz
     • Su ganancia es medida en Beta

2. Caracteristicas

   • Cuando el LED es encendido activa la base del fototransistor y este deja que fluya corriente entre el Emisor y Colector
   • El acople del LED y el Fototransistor deben tener un excelente acople para que su eficiencia sea obtima
   • La corriente presente en el colector es proporcional a la corriente del LED
   • La relación de estas dos corrientes es llamada razón de transferencia de corriente (CTR)

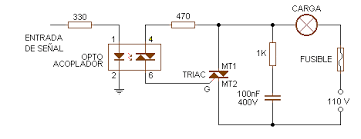

3. Remplazo de relay o relevos

4. Acoples de circuitos

5. Protectores
