Dibujo Proyectivo
- Draftsight
- Es un herramienta
de moldeado 2D,
clon de Auto CAD
- Permite impresión de formatos: jpg,
svg, pdf. El área de dibujo es infinita
pero tiene limites para imprimir
- Sirve para realizar
planos validar diseño y
construcción de
elementos, entre otros
- Es un herramienta
de moldeado 2D,
clon de Auto CAD
- Sistemas de representación
- Dibujo panorámico
- Es el método antiguo de
comunicación grafica

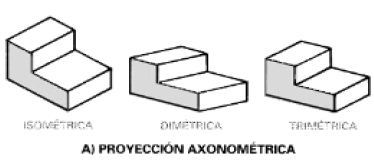

- Dibujo Panoramico
Axonométrico: donde
las líneas visuales son
perpendiculares al
plano de proyección
- *Dibujo dimétricos
*Dibujo trimétricos
- La proyección de
los tres ejes
principales puede
formar cualquier
ángulo excepto 90°
- * Dibujo isométricos

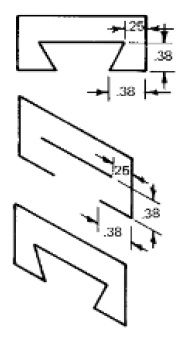

- Líneas no isométricas:
se constituyen los
puntos extremos que
están en los extremas
de las líneas isométricas
y se unen con una línea
recta.
- Líneas no isométricas:
se constituyen los
puntos extremos que
están en los extremas
de las líneas isométricas
y se unen con una línea
recta.
- *Dibujo dimétricos
*Dibujo trimétricos
- Es el método antiguo de
comunicación grafica
- Teoría de
descripción
de forma
- Representaciones ortográficas:
Se obtienes por medio de
proyecciones ortogonales
paralelas que dan como
resultado vistas de plano
bidireccional (6 vistas)
- Se escoge como vista
principal aquella con mayor
información del objeto
- Se escoge como vista
principal aquella con mayor
información del objeto
- Representaciones ortográficas:
Se obtienes por medio de
proyecciones ortogonales
paralelas que dan como
resultado vistas de plano
bidireccional (6 vistas)
- Método de
representación
- Tercer ángulo: el objeto
se representa en cada
plano de proyección
como si fuera visto en
forma ortogonal desde
el frente de cada plano
- Primer ángulo
- Representación
ortográfica reflejada:
reproducción de la imagen
en un espejo situado en
forma paralela a los planos
horizontales del objeto
- Los símbolos de identificación
deben mostrarse en todo los
dibujos su ubicación es en la
esquina inferior derecha
- Tercer ángulo: el objeto
se representa en cada
plano de proyección
como si fuera visto en
forma ortogonal desde
el frente de cada plano
- Superficies y aristas ocultas
- Línea ocultas: guiones
cortes espaciados a la
misma distancia comienza
y termina con un guio al
contacto con la línea
- Superficies oblicuas: no se
muestra su área verdadera
en ninguna vista
- Línea ocultas: guiones
cortes espaciados a la
misma distancia comienza
y termina con un guio al
contacto con la línea
- Dibujo panorámico
- Cortes conceptos y tipos
- Ayudan a visualizar interinamente las
piezas.Son la representación de un
objeto cortado imaginariamente por
uno o varios planos llamados secantes.
- Cortes simples: se
obtienen mediante un
solo plano secante
- Cortes Complejos se
obtienen de
dos o más
planos secantes
- Cortes longitudinales:
se obtienen mediante
un plano secante a lo
largo de la pieza
- Corte transversal:
a lo ancho de la
pieza
- Medio corte. Se usan dos
planos secantes
perpendiculares entre si
- Planos
escalonados: los
planos paralelos
uno a otro
- Planos sucesivos:
utiliza tres o más
planos secantes
- Plano oblicuo se
realiza a 60° con
respecto a la
horizontal
- Ayudan a visualizar interinamente las
piezas.Son la representación de un
objeto cortado imaginariamente por
uno o varios planos llamados secantes.
- Vistas auxiliares y rotación
- Vista auxiliares primarias:
determinan las dimensiones de
las vistas axilares es medir los
elementos donde se encuentren
es su forma y tamaño real.
- El método recomendado para
determinar dimensionamiento de
dibujos de ingeniera es el sistema
unidireccional
- Vista auxiliares primarias:
determinan las dimensiones de
las vistas axilares es medir los
elementos donde se encuentren
es su forma y tamaño real.
- Dimensionamiento básicas: Las
dimensiones definen longitudes
diámetros ángulos y posiciones

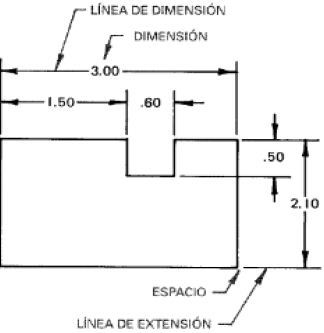

- Líneas de dimensión: alcance
y dirección de las dimensiones
estas terminan en flechas
- Líneas de extensión y
proyección: indica el punto
o línea del dibujo l cual se
aplica la dimisión
- Líneas de dimensión: alcance
y dirección de las dimensiones
estas terminan en flechas
- Unidades de medición:
los dibujos deben
contener una nota
indicando las unidades
de medición
- Pulgadas
- Sistemas de pulgada
decimal: 2 lugares a la
derecha sin punto decimal
.02 dimensiones complejas
por lo menos 2 a la derecha
del punto decimal 24.00
- Sistema de pie y pulgadas:
se usa en dibujo de
instalación, las partes de
una pulgada se expresan
como fracciones comunes
Ejemplo: 24 in ->2’-0 y 27 in
-> 2’-3
- Sistemas de pulgada
decimal: 2 lugares a la
derecha sin punto decimal
.02 dimensiones complejas
por lo menos 2 a la derecha
del punto decimal 24.00
- Unidades métricas de
medición Sistema
Internacional
- Medidas lineales estándar
Milímetros mm
- Los números enteros del 1 a 9
se dan sin cero a la derecha o
izquierda del punto decimal
Ejemplo es 2 NO 2.0 ó 02
- Los números menores a un
milímetro se da con un cero a
la izquierda con un puto
decimal Ejemplo: es 0.2 NO .2
ó .20
- No se usa comas ni espacio números
grandes de grupos en dimisiones
Ejemplo: es 35345 NO 35 345 NO 35.345
- Los números enteros del 1 a 9
se dan sin cero a la derecha o
izquierda del punto decimal
Ejemplo es 2 NO 2.0 ó 02
- Medidas lineales estándar
Milímetros mm

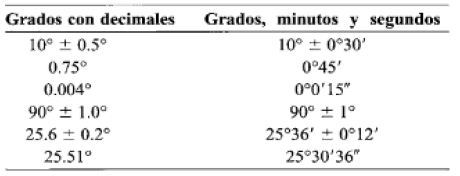

- Unidades angulares Se
mide en ángulos se
prefiere usar los ángulos
con decimales a usar
grados minuto y
segundos
- Pulgadas
