LÍMITES DE CONSISTENCIA
- Determinación del LL
- Extender 100g aprox de
material en una superficie
(para LP)
- Mezclar el material restante
hasta tener una mezcla
homogenea

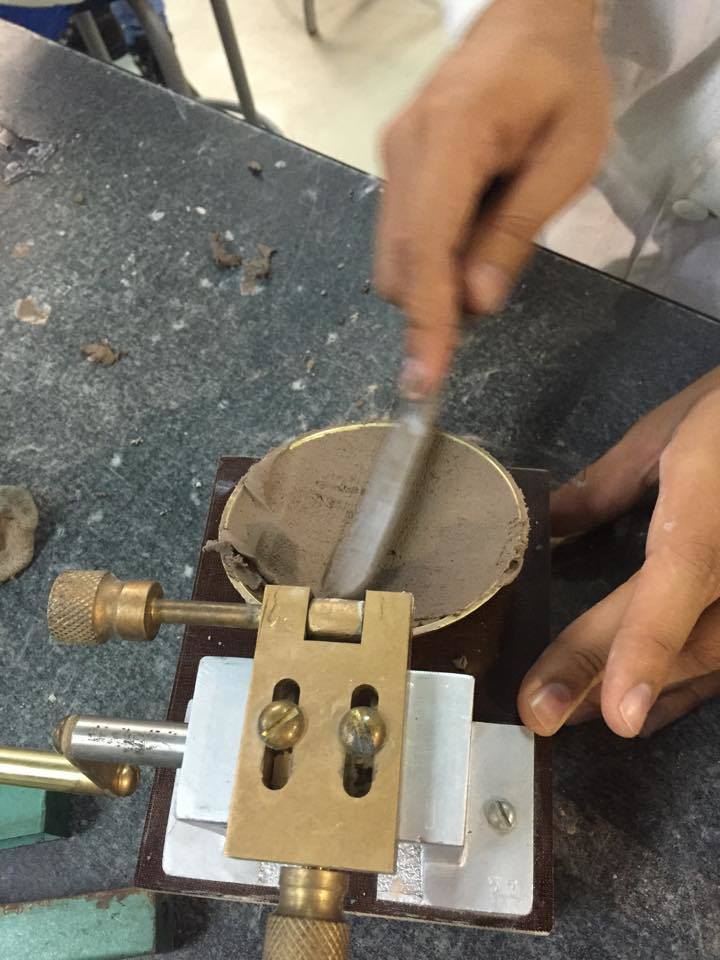

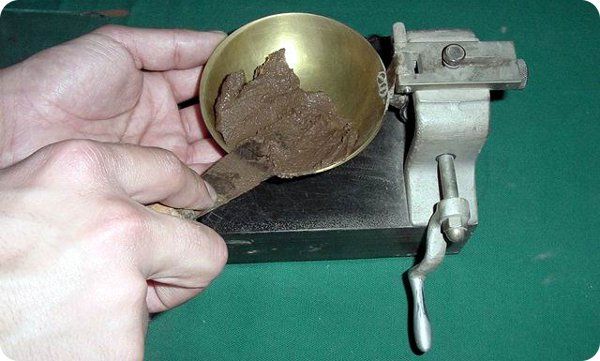

- Colocar un una pequeña cantidad en
la copa de Casagrande (extendida con
8 mm de profundidad)
- Hacer ranura en el centro
de arriba hacia abajo.
- Empezar los golpes (2 por segundo) y
contar el # de golpes para el cual la
ranura se cierra 1.3 cm (35 golpes aprox)
- Colocar una porción de suelo y colocarlo
en un contenedor de contenido de agua,
pesar y registrar
- Repetir procedimiento para
30,25,20 y 10 golpes

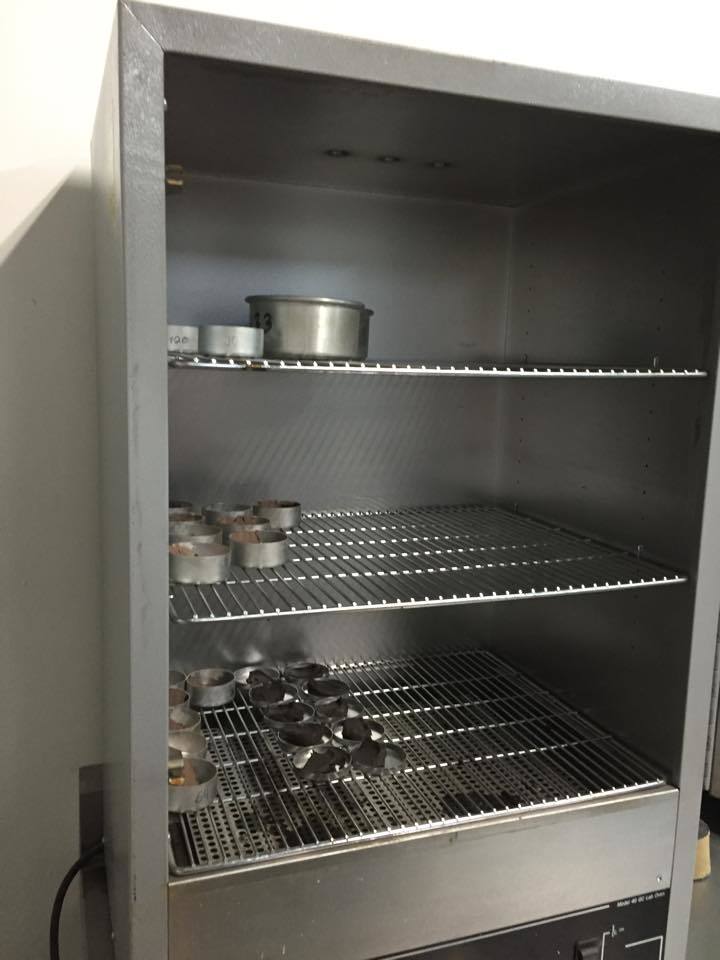

- Colocar capsulas de material
en el horno de 12-16 hrs a
una temp de 110°C
- Pesar capsulas de suelo
seco y regsitrar
- Graficar #golpes vs
contenido de agua
- Determinar el valor de LL como el
contenido de agua a 25 golpes
- Determinar el valor de LL como el
contenido de agua a 25 golpes
- Graficar #golpes vs
contenido de agua
- Pesar capsulas de suelo
seco y regsitrar
- Colocar capsulas de material
en el horno de 12-16 hrs a
una temp de 110°C
- Repetir procedimiento para
30,25,20 y 10 golpes
- Colocar una porción de suelo y colocarlo
en un contenedor de contenido de agua,
pesar y registrar
- Empezar los golpes (2 por segundo) y
contar el # de golpes para el cual la
ranura se cierra 1.3 cm (35 golpes aprox)
- Hacer ranura en el centro
de arriba hacia abajo.
- Colocar un una pequeña cantidad en
la copa de Casagrande (extendida con
8 mm de profundidad)
- Mezclar el material restante
hasta tener una mezcla
homogenea
- Extender 100g aprox de
material en una superficie
(para LP)
- Determinación de LC Lineal
- Registrar longuitud y
peso de la barra
- Engrasar molde
- Llenar molde (3 capas) cuando el suelo
tenga consistencia de LL
- Enrasar molde, pesar y registrar
- Dejar secar. Tapar molde con
una franela durante 2 dias
- Colocar molde en el horno durante
12-16 hrs a una temp de 100 °C
- Tomar peso de molde +
suelo y registrar
- Tomar dimensión final de la
muestra y registrar
- CL = [(Lo-Lf)/Lo]*100
- CL = [(Lo-Lf)/Lo]*100
- Tomar dimensión final de la
muestra y registrar
- Tomar peso de molde +
suelo y registrar
- Colocar molde en el horno durante
12-16 hrs a una temp de 100 °C
- Dejar secar. Tapar molde con
una franela durante 2 dias
- Enrasar molde, pesar y registrar
- Llenar molde (3 capas) cuando el suelo
tenga consistencia de LL
- Engrasar molde
- Registrar longuitud y
peso de la barra
- Determinación del LP
- Formar esfera con los 100 g
que se separaron en la
determinación del LL
- Formar rodillos de 3mm
de espesor (agrietados)
- Colocar en un contenedor
hasta obtener 15g
- Pesar contenedor + material
húmedo y registrar
- Colocar en el horno
durante 12-16 hrs
- Determinar peso de
contenedor + suelo seco
- Determinar contenido
de agua = LP
- Determinar contenido
de agua = LP
- Determinar peso de
contenedor + suelo seco
- Colocar en el horno
durante 12-16 hrs
- Pesar contenedor + material
húmedo y registrar
- Colocar en un contenedor
hasta obtener 15g
- Formar rodillos de 3mm
de espesor (agrietados)
- Formar esfera con los 100 g
que se separaron en la
determinación del LL
- PREPARACIÓN DE MATERIAL
- Disgregar el suelo y cribar
por malla #40 (llenar
capsula de porcelana)
- Agregar agua al
material y mezclar
- Guardar material en una bolda
de plástico durante 24 hrs
- Pesar contenedores para
contenido de agua y registrar
- Verificar caída de la copa (1 cm
altura)
- Calibrar la copa (2 golpes
por segundo)
- Calibrar la copa (2 golpes
por segundo)
- Verificar caída de la copa (1 cm
altura)
- Pesar contenedores para
contenido de agua y registrar
- Guardar material en una bolda
de plástico durante 24 hrs
- Agregar agua al
material y mezclar
- Disgregar el suelo y cribar
por malla #40 (llenar
capsula de porcelana)
