Unidad 3 Dibujo del Conjunto

Unidad 3 Dibujo del Conjunto

1. Lista de partes

   • Planos
     • Consiste en hacer posible el montaje
       • Formatos, grosor de lineas, escalas, disposicion de vistas, cortes, secciones, entre otors
   • Piezas
     • Refenciarlas con una marca
       • Cada pieza del conjunto debe llevar una marca encerrada en un circulo para diferenciarla del resto de los elementos.

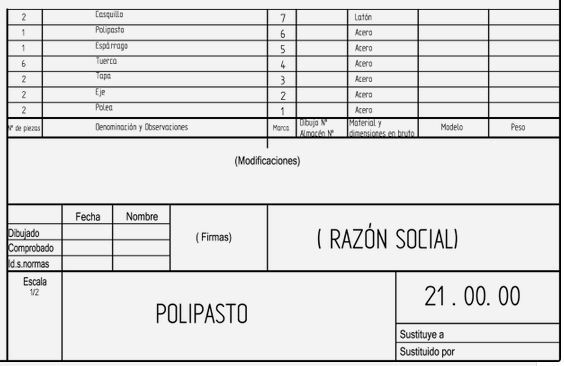

   • Lista de materiales
     • Tabla de resumen de la informacion esencial

2. Maquina o mecanismos en su totalidad

3. Vision general del dispositivo a contruir

4. Capitulo 13 detalles y ensamble

   • 13.1 aseguramiento de la calidad del dobujo
     • Cumplir con los requisitos establecidos los cuales deben ser completos, claros y exactos, cumpliendo con los estanderes y funcionamientos planteados.
   • 13.2 Dibujo funcional
     • Se usa para reducir costos y tiempos de produccion de los partes, con la ayuda del desarrollo tecnologico, Evaluando las ventajas Vs desventalas
   • 13.3 Dibujos de detalle
     • Proporciona informacion la cual se clasifica en descripcion de la forma, descripcion del tamano y especificaciones para fabricacion del producto.
   • 13.4 Dibujo de detalles multiples
     • Cuando el producto requiere pasar por diferentes departamentos, se puede mostrar en hojas separadas o agrupar en una o mas
   • 13.5 Revision del dibujo
     • Etapa fundamental en la costruccion del producto para busqueda de mejoras

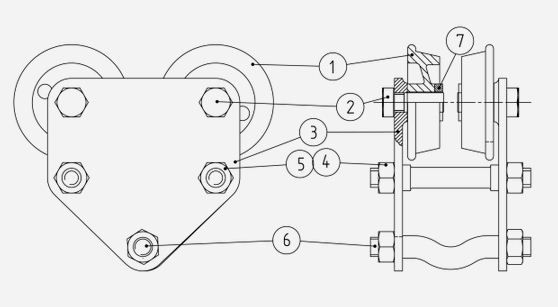

   • 13.6 Dibujo de ensamble
     • Es mostrar el product oen su forma final, indicar la relacion de sus distintos componentes con su respectiva marca de cada una de las piezas del conjunto.
   • 13.7Dibujo de ensamble explosivo
     • Este tipo de dibujo facilita el ensamblaje del producto para personas poco calificadas en la interpretacion de los dibujos de ingenieria
   • 13.8 Dibujo de ensamble detallado
     • Espara obejetos muy simples, cuando las piezas son poco nemrosas y la forma no es intrincado.
   • 13.9 Dibujo de subensamble
     • Este tipo de dibujo es para armar componentes preensambladas asi como con partes individuales.
