Dibujo de Ingeniería Unidad I

Dibujo de Ingeniería Unidad I

1. Unidad I - Dibujo Normalizado

   • Terminología de dibujo.
     • Define términos y la nomenclatura, así como su debido uso en el dibujo técnico y los diferentes tipos
       • Definiciones
         • Dibujo técnico, dibujo lineal, descriptiva, perspectiva, boceto, esquema, croquis, montea o dibujo de tamaño natural, gráfica, documentos de redacción, nomenclatura, apuntes, pliego de condiciones.
         • Términos Particulares
           • Dibujo para la patente de invención, dibujo de un anteproyecto, dibujo de un proyecto, dibujo de definición, dibujo de ensamble, dibujo de fabricación, dibujo de operación, dibujo de verificación, dibujo de ilustración de textos técnicos.
           • Fuente
             • http://bibliotecavirtual.unad.edu.co:2083/ icontec_enormas_mobile/visor/HTML5.asp
   • Formatos de papel normalizado
     • Define y establece la designación y las dimensiones de los formatos finales de papeles impresos o no
       • http://bibliotecavirtual. unad.edu.co:2083/ icontec_enormas_mobile /visor/HTML5.asp
         • Establece la designación de las dimensiones de papeles impresos o no, que puede ser aplicado a cualquier documentos administrativa, comercial o técnico
           • Principios Básicos:
             • 1. Cada serie normal está formada por un intervalo de tamaños establecidos de tal forma que cada formato se obtiene dividiendo el tamaño inmediatamente superior en dos partes iguales, la división debe ser paralela al lado más corto. 2. Todos los tamaños de cada serieson geometricamente similaresuno al otro.

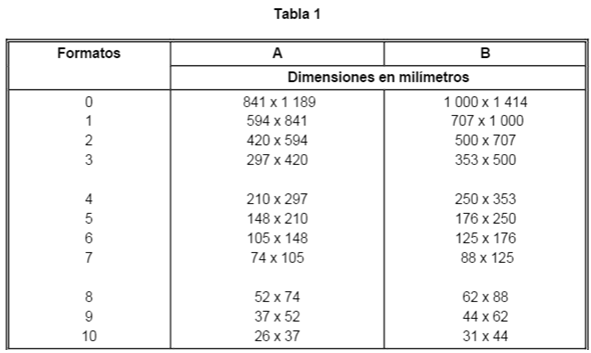

             • Requisitos: Designación de formatos y dimensiones
       • Capitulo 3. Material para dibujo, archivo, almacenamiento y reproducción
         • Medios y formatos para dibujo
           • El formato para dibujo técnico consta de los siguientes elementos: sistemas d división, marcas en la margen, cuadro titulo, lista material objetos, tablade modificacioneso de revisión, cuadros para el numero auxiliar.
   • Rotulado de planos.
     • Guía para el desarrollo y ejecucción y uso practico de cuadros de titulosreferentes con la identificación, administración y comprensión de planos técnicos y documentos relacionados
       • Requisitos Generales
         • Todo plano técnico o documento debe tener cuadro de titulos
         • Posición
           • Contenido
             • Zona de identificación, uno o varias zonas para información adicional
           • El cuadro de titulos debe estar ubicado, de acuerdo a las recomendaciones ISO 5457
   • Croquis de un plano
     • Bosquejos
       • Es una forma sencilla y practica para hacer dibujos, expresar ideas, simplificar y explicar, el mismo ayuda al dibujante a desarrollar las proposiones y la precisión del dibujo final, de igual manera cuenta con rotulación sencilla a mano para notas y dimensiones.
         • Papel para bosquejos
           • papel bidimensional, tridimensional, isometrico, oblicuo, a la perpectiva
     • Croquización trazado a mano libre
       • El croquis es un dibujo técnico, realizado a mano alzada, que necesita proporción pero no precisión y da el soporte necesario para el desarrollo de las primeras fases del diseño
         • Ejecucción de un croquis
           • Solo se necesita papel, lapiz y borrador, los elementos basicos son: la proporción, el trazado y los datos complementarios
           • Proporción del croquis
             • Debe ser proporcionado para dar una idea clara de los que es volumen del objeto

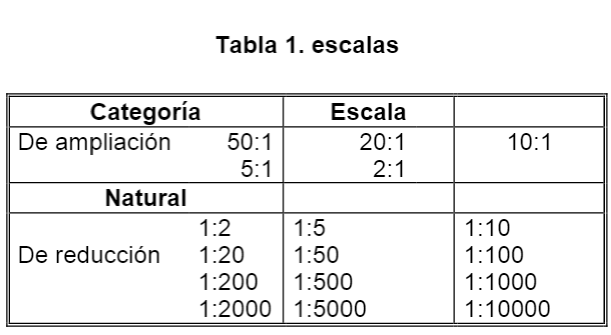

   • Escalas
     • http://bibliotecavirtual. unad.edu.co:2083 /icontec_enormas_ mobile/visor/HTML5.asp
       • Norma que busca establecer escalas y su designación para uso del dibujo tècnico en cualquier rama de la ingeniería y diseño
         • Definición:
           • Escala, escala natural, escala con ampliación, escala con reducción
           • Requisitos
