1. LINEAS NORMALIZADAS El elemento del que nos servimos para confeccionar un dibujo técnico es la línea. Las líneas son usadas como símbolos y tienen diferentes significados según se dibujen como líneas continuas, a trazos, a trazo y punto, etc. según sus espesores.

   • En el dibujo, las líneas tienen que ser claras y definidas, con el fin de lograr un trabajo con buena presentación y con una disposición perfecta. Las líneas, al igual que su espesor, estarán en función directa de lo que represente el dibujo.

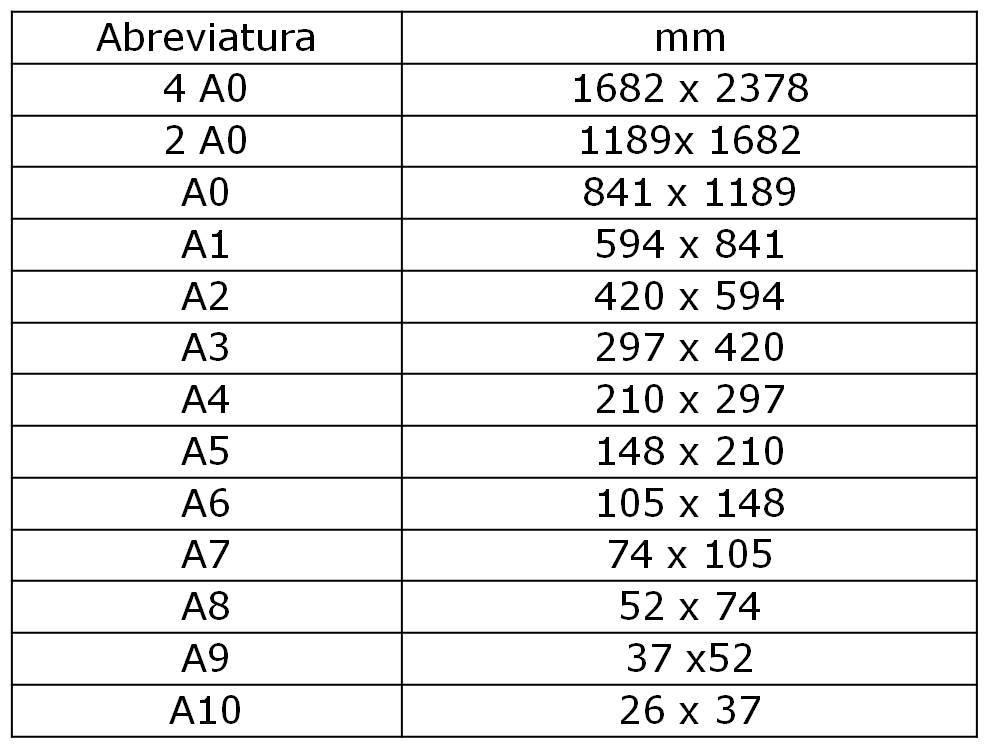

     • FORMATOS NORMALIZADOS Se llama formato a la hoja de papel en que se realiza un dibujo, cuya forma y dimensiones en mm; están normalizados. En la norma UNE 1026-2 83 Parte 2, equivalente a la ISO 5457, se especifican las características de los formatos.
       • Dimensiones Las dimensiones de los formatos responden a las reglas de doblado, semejanza y referencia. Según las cuales: 1. Un formato se obtiene por doblado transversal del inmediato superior. 2. La relación entre los lados de un formato es igual a la relación existente entre el lado de un cuadrado y su diagonal, es decir 1/√2. 3. Y finalmente para la obtención de los formatos se parte de un formato base de 1 m².

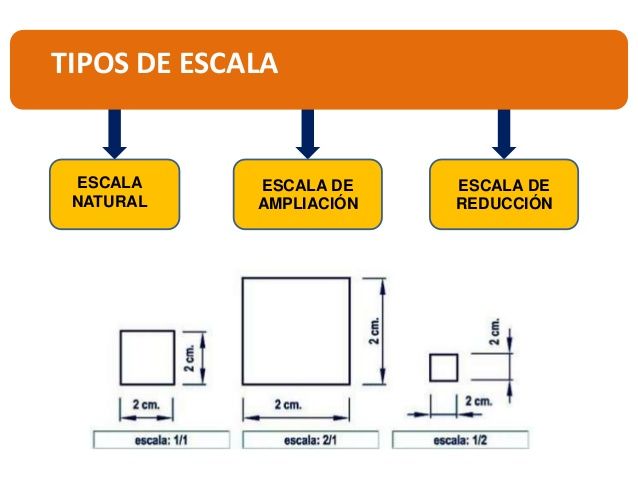

2. ESCALAS Las escalas son la representación de objeto a su tamaño naturas, cuando no es posible, se resuelve aplicando la ampliación o reducción necesarias en cada caso, para que los objetos queden bien representados en el plano de dibujo.

   • VISTAS Definimos “Vista” a la proyección ortogonal del mismo sobre un plano de proyección de un cuerpo o pieza situado entre el plano y el observador. Estos rayos de proyección son todos paralelos y perpendiculares al plano de proyección.
