1_Neumática
- La neumática es la tecnología que
emplea el aire comprimido como
modo de transmisión de la energía
necesaria para mover y hacer
funcionar mecanismos.
- Mediante un fluido, ya sea aire
(neumática), aceite o agua (hidráulica) se
puede conseguir mover un motor en
movimiento giratorio o accionar un cilindro
para que tenga un movimiento rectilíneo
de salida o retroceso de un vástago
(barra)
- Componentes de un Circuito Neumático

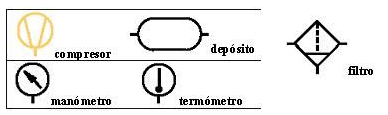

- COMPRESORES NEUMÁTICOS (GENERADORES
- Para producir el aire comprimido se utilizan
compresores que elevan la presión del aire al
valor de trabajo deseado. La presión de
servicio es la suministrada por el compresor o
acumulador y es la que existe en las tuberías
que recorren el circuito.
- Para producir el aire comprimido se utilizan
compresores que elevan la presión del aire al
valor de trabajo deseado. La presión de
servicio es la suministrada por el compresor o
acumulador y es la que existe en las tuberías
que recorren el circuito.
- CILINDROS NEUMÁTICOS
- De simple efecto

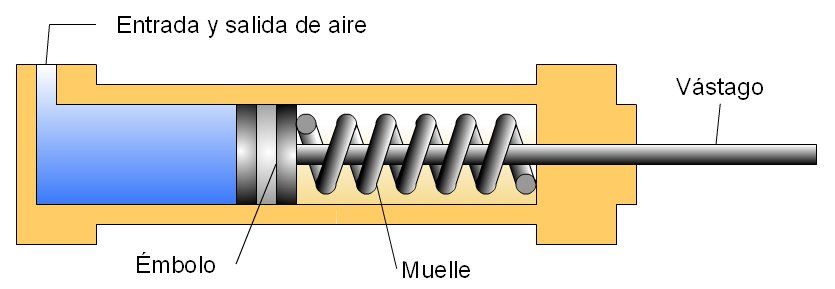

- De simple efecto: Estos
cilindros tienen una sola
conexión de aire comprimido.
No pueden realizar trabajos
más que en un sentido. Se
necesita aire sólo para un
movimiento de traslación
rectilíneo. El vástago retorna
por el efecto de un muelle
incorporado o de una fuerza
externa.
- De simple efecto: Estos
cilindros tienen una sola
conexión de aire comprimido.
No pueden realizar trabajos
más que en un sentido. Se
necesita aire sólo para un
movimiento de traslación
rectilíneo. El vástago retorna
por el efecto de un muelle
incorporado o de una fuerza
externa.
- De doble efecto

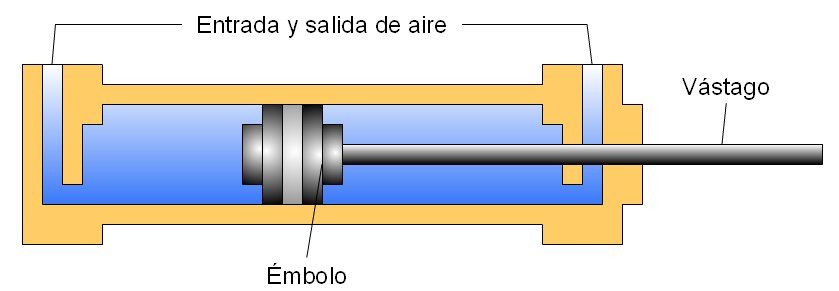

- la fuerza ejercida por el aire
comprimido anima al émbolo,
en cilindros de doble efecto, a
realizar un movimiento de
traslación en los dos sentidos.
Se dispone de una fuerza útil
tanto en la ida como en el
retorno. Tiene entrada y salida
del aire, por lo tanto tienen
dos tomas o conexiones.
- la fuerza ejercida por el aire
comprimido anima al émbolo,
en cilindros de doble efecto, a
realizar un movimiento de
traslación en los dos sentidos.
Se dispone de una fuerza útil
tanto en la ida como en el
retorno. Tiene entrada y salida
del aire, por lo tanto tienen
dos tomas o conexiones.
- De simple efecto
- VÁLULAS
- Son los elementos encargados de controlar la energía que
se transmite a través del fluido hacia los elementos
actuadores.
- Permiten detener o dejar
paso al fluido a su través o
bien determinan las
conducciones por las que
circulará el flujo y su sentido.
- Válvulas distribuidoras.
- válvulas de bloqueo
- Permiten realizar
funciones lógicas, impiden
el flujo en un sentido
determinado
- Permiten detener o dejar
paso al fluido a su través o
bien determinan las
conducciones por las que
circulará el flujo y su sentido.
- Son los elementos encargados de controlar la energía que
se transmite a través del fluido hacia los elementos
actuadores.
