DIBUJO NORMALIZADO

ELABORADO POR: MARTINEZ QUINTERO LILIA MAYERLI 212060_8

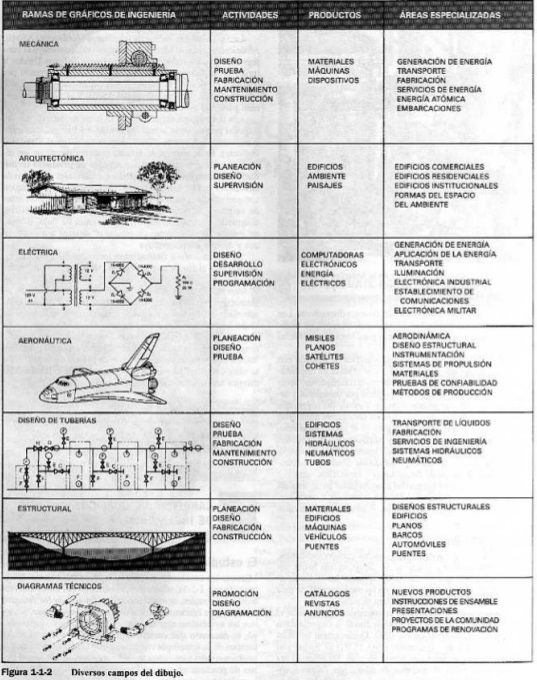

EL LIBRO DE JENSEN
1. Abarca la comunicación gráfica
2. El dibujo asistido por computadora (CAD)
3. El dibujo funcional
4. El posicionamiento real
5. El dibujo eléctronico
6. CARACTERISTICAS
  1. Proporciona las habilidades básicas y los fundamentos técnicos requeridos en el campo profesional, al igual que una visión enriquecida y actualizada del dibujo asistido por computadora (CAD).
    1. TAMAÑO DE LOS PLANOS PARA REALIZAR LOS DIBUJOS
      1. SISTEMA CDA
      2. ESCALA NATURAL
      3. SISTEMA METRICO

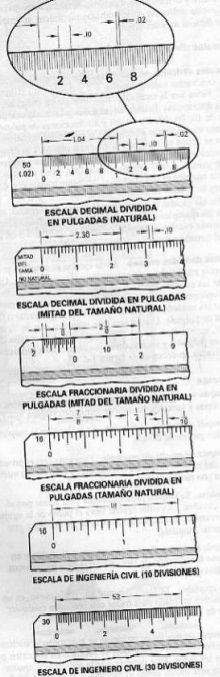

      4. PULGADA
7. Fl dibujo técnico, por otra paite, tiene que ver coa la expn;-sión de ideas técnicas o de nann-aleza práctica, y constiruye el rfl&d- do empicado en todas las ramas de la iiidiistrin técnica.
8. GEOMETRIA APLICADA
  1. PRINCIPIOS DE LA GEOMETRIA
    1. Lineas rectas
    2. ARCOS Y CIRCULOS
    3. POLIGONOS
    4. ELIPSE
    5. HELICES Y PARABOLAS
Normas de dibujo
1. Uno de sus comités (ISO ICIO) seformó) con d fin de abordar el lema del dibujo técnico. Su objetivo era formular un conjuntode normas de dibujo que fueran acep- tada? umversalmente,
LAS ORGANIZACIONES
1. Organizacion Internacional de Normalizacion
2. ISO
3. Sociedad Americana de Ingenieros Mecanicos
4. ASME
INCONTEC
1. ES UNA NORMA TECNICA COLOMBIANA
  1. DOCUMENTO DE REDACCIÓN
    1. Este documento representa las aclaraciones y las especificaciones
2. Debemos tener en cuenta:
  1. gráfica
  2. esquema
  3. croquis
  4. apuntes
  5. boceto

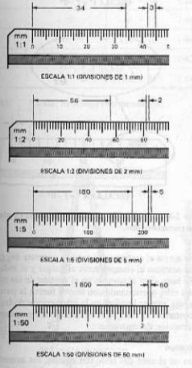

3. TIPOS DE ESCALAS
  1. ESCALA NATURAL
  2. ESCALA AMPLIACION
  3. ESCALA REDUCCION
  4. CUADRO DE TITULO
    1. Consiste en uno o mas rectángulos adyacentes
CROQUIZACION TRAZADO A MANO ALZADA
1. ¿QUE ES UN CROQUIS?
  1. La técnica de croquis debe ser aplicada tomando en cuenta las líneas principales de un dibujo, por lo tanto para un ojo educado la ejecución debe realizarse en corto tiempo, ya que sólo hacen falta un par de líneas para identificar el objeto representado.
  2. Puede ser sólo lineal, sombreado o pintado esquemáticamente.
  3. Debe ser a mano alzada sin uso de instrumental
  4. Debe ser limpio, claro, completo y preciso.
  5. Debe tener líneas simples recurriendo a la esquematización del trazado.
  6. Prescinde de los detalles
  7. Debe ser rápido
