Caudal
- Definicion
- Indispensable en los balances de
materia y energía.
- Importancia
- el balance de
materiales
- El control de calidad
- La operación de procesos continuos
- el balance de
materiales
- Caracteristicas que se deben conocer antes
- Viscosidad
- Densidad
- Gravedad
específica,
- Compresibilidad,
- Presion
- Temperatura
- Viscosidad
- Importancia
- Indispensable en los balances de
materia y energía.
- Tipos de Medicion
- Presion Diferencial
- La razón de hacer esto es que el caudal es proporcional a la raíz
cuadrada de la diferencia de presiones entre dos puntos.
- Instrumento
- Placa Orificio
- Consiste en dos elementos básicos, una placa orificio y un
transmisor de presión diferencial
- Es una placa delgada con un orificio perforado que actúa como
restricción en la corriente de flujo.
- Es una placa delgada con un orificio perforado que actúa como
restricción en la corriente de flujo.
- Consiste en dos elementos básicos, una placa orificio y un
transmisor de presión diferencial
- Placa Orificio
- Instrumento
- La razón de hacer esto es que el caudal es proporcional a la raíz
cuadrada de la diferencia de presiones entre dos puntos.
- Area de Variable
- Existe una variación de presión,
mientras el área permanece constante
- Instrumento
- Rotametro

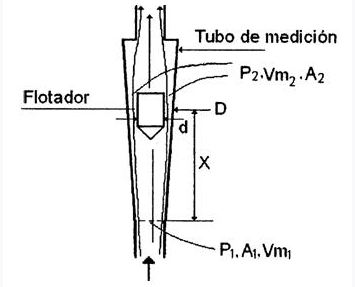

- Consiste en un flotador cilíndrico, más denso que el fluido, colocado dentro
de un tubo cónico vertical con el área menor abajo y el área mayor arriba.
- Al pasar el flujo de abajo hacia arriba levanta el flotador con lo cual la posición de
este será proporcional al flujo.
- Consiste en un flotador cilíndrico, más denso que el fluido, colocado dentro
de un tubo cónico vertical con el área menor abajo y el área mayor arriba.
- Rotametro
- Instrumento
- Existe una variación de presión,
mientras el área permanece constante
- Medidores Magneticos
- Utilizan la ley de inducción de Faraday
- Instrumento
- Caudalimetro magnetico
- Una partícula cargada eléctricamente que pasa a través de un campo
magnético produce una tensión que es perpendicular tanto al campo
magnético
- Una partícula cargada eléctricamente que pasa a través de un campo
magnético produce una tensión que es perpendicular tanto al campo
magnético
- Caudalimetro magnetico
- Instrumento
- Utilizan la ley de inducción de Faraday
- Presion Diferencial
- Tipos de Medicion
- Medidor de Turbina
- Un instrumento de este tipo consiste de una rueda de turbina
de precisión, montada en cojinetes de una porción de tubería,
y una bobina electromagnética
- Instrumento
- Caudalimetro de Turbina
- Mide caudal de líquidos claros mediante la detección de la
rotación de un alabe de turbina colocada en la corriente de flujo.
- Mide caudal de líquidos claros mediante la detección de la
rotación de un alabe de turbina colocada en la corriente de flujo.
- Caudalimetro de Turbina
- Instrumento
- Un instrumento de este tipo consiste de una rueda de turbina
de precisión, montada en cojinetes de una porción de tubería,
y una bobina electromagnética
- Medidor de Vortice
- Un dispositivo fijo a la entrada de la tubería similar a una hélice,
genera un movimiento rotatorio al fluido.
- La oscilación de éste en el punto de medición, es proporcional al
caudal.
- Instrumento
- CAUDALÍMETRO DE DESPRENDIMIENTO DE VÓRTICES
- CAUDALÍMETRO DE DESPRENDIMIENTO DE VÓRTICES
- Instrumento
- Un dispositivo fijo a la entrada de la tubería similar a una hélice,
genera un movimiento rotatorio al fluido.
- Medidor de Turbina
