DIBUJO DE INGENIERIA unidad tres

DIBUJO DE INGENIERIA unidad tres

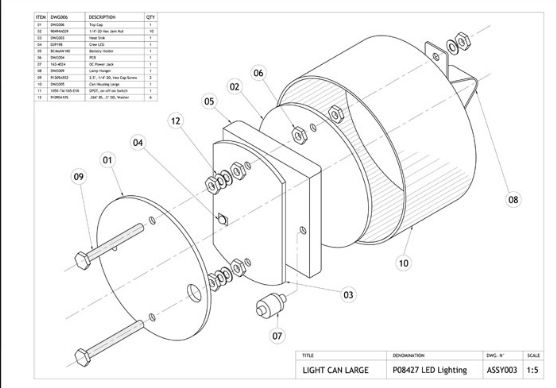

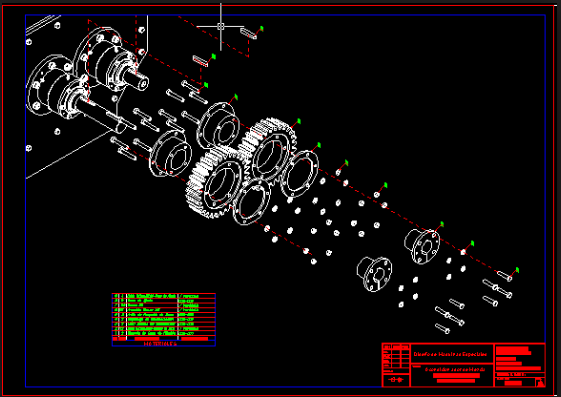

1. dibujo del conjunto en explosion

   • Muestran detalladamente el paso a paso del armado por lo que es de facil lectura para las personas poco expertas
     • caracteristicas de su representacion
       • Las partes deben estar alineadas en su posicion
       • señala de forma organizada la secuencia de las piezas
       • se emplean sombreados

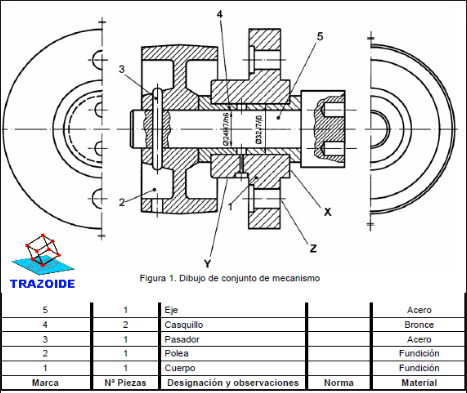

   • DIBUJO DE CONJUNTO
     • Estos representan la tortalidad de un mecanizmo, lo que da una idea de su construccion y funcionamiento
     • Caracteristicas de l a representacion
       • visibilidad de la totalidad de las piezas
       • Marcado de piezas
       • lista de materiales
       • se debe evidenciar el conjunto del plano aunque sus piezas se dentifiquen parcialmente

2. Dibujo de despiece de un objeto

   • dibujo de las distintas piezas de un objeto
     • como se representa, caracteristicas
   • Señalar acabados superficiales
   • Representar cotas
   • Representar lineas normalizadas
   • Organizar vistas
     • SINDY CAROLINA CHACON CURSO:212060A_291...... GRUPO: 21206020......... DIBUJO DE INGENIERIA ..........

3. proceso de dibujo en el video de la pieza en el cad catia

   • seleccionar mechanical part desing
     • Descarga de instaladores
     • instalacion del programa
     • configurar nombre de la pieza
     • adicionar segunda parte, se adiciona un boceto
       • extruccion 3d mas pad para dar volumen a la pieza
         • salvar el archivo
         • realizar captura de pantalla de las vistas
         • exportar el archivo en step

4. lenguaje grafico

5. PLM

   • es una estrategia que busca mejorar la competividad de las empresas a travez del manejo optimo de la informacion del producto desde du inicio hasta el final
