momento 2 dibujo
de ingenieria
- Edisson Raul Suarez
Suarez grupo : 212060_26
- 1:2 formatos normalizados
- ICONTEC (1981) NTC
1687
- la presente norma define
los formatos y plegados
para los dibujos y
documentos tecnicos
unitarios obtenidos a
escalas, por ampliacion o
por reduccion

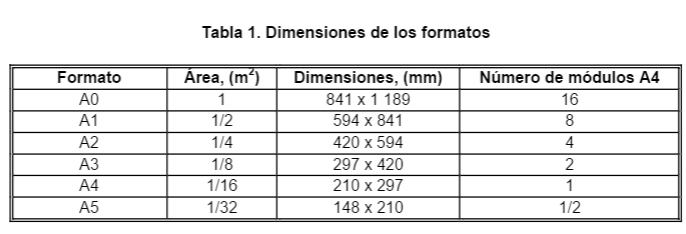

- dimensiones

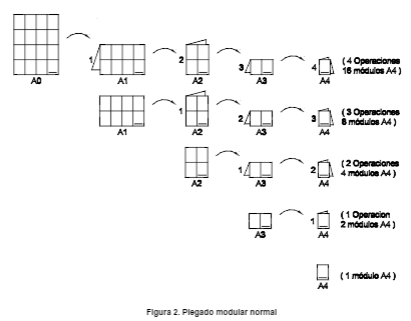

- plegado modular
- la presente norma define
los formatos y plegados
para los dibujos y
documentos tecnicos
unitarios obtenidos a
escalas, por ampliacion o
por reduccion
- tamaños estandar para
el dibujo
- formatos para el dibujo
- ICONTEC (1981) NTC
1687
- 1:4 escalas
- ICONTEC (1988) NTC
1580
- las escalas y su designacion
- las escalas y su designacion
- triangulo universal de escalas
- La escala es la relación matemática que existe entre las
dimensiones reales y las del dibujo que representa la
realidad sobre un plano o un mapa. Es la relación de
proporción que existe entre las medidas de un mapa con
las originales.

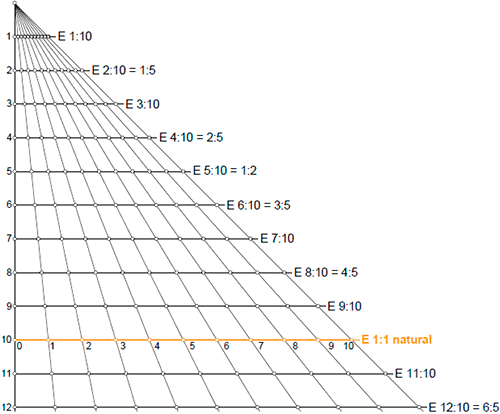

- como se construyen
- Si va a reducir se divide la medida original y si se va a
aumentar se multiplica (1:2) si el número mayor está a
la derecha del valor de la escala se reduce pero si (5:1)
el número mayor esta ala izquierda se aumenta.
- Si va a reducir se divide la medida original y si se va a
aumentar se multiplica (1:2) si el número mayor está a
la derecha del valor de la escala se reduce pero si (5:1)
el número mayor esta ala izquierda se aumenta.
- Las escalas más utilizadas en diferentes ares del dibujo
técnico son: 1:1, 1:2, 1:5, 1:20, 1:50, 1:100, 2:1, 5:1 y 10:1
- ICONTEC (1988) NTC
1580
- vistas
- Las vistas especiales tienen el objetivo de conseguir representaciones
más claras y simplificadas, en casos especiales como piezas con uno o
varios ejes de simetría.

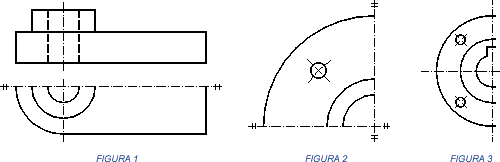

- simetricas

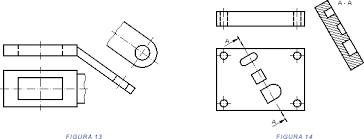

- vistas de detalle
- locales
- giradas
- auxiliares
- intersecciones ficticias
- simetricas

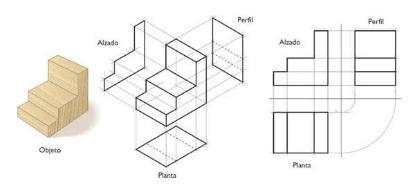

- Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6
planos, dispuestos en forma de cubo.
- si situamos un observador según las seis direcciones indicadas por las flechas, obtendríamos las seis
vistas posibles de un objeto.
- Para la selección de las vista necesarias se deben tomar las vista más enriquecidas las cuales nos
den la información necesaria para la comprensión del dibujo normal mente se toman las vistas
frontal, superior y alguna lateral.

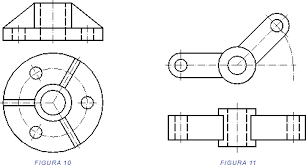

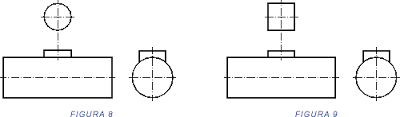

- Las vistas especiales tienen el objetivo de conseguir representaciones
más claras y simplificadas, en casos especiales como piezas con uno o
varios ejes de simetría.
- Cortes, secciones
- En ocasiones, debido a la
complejidad de los detalles
internos de una pieza, su
representación se hace
confusa, con gran número de
aristas ocultas, y la limitación
de no poder acotar sobre
dichas aristas. La solución a
este problema son los cortes
y secciones
- En ocasiones, debido a la
complejidad de los detalles
internos de una pieza, su
representación se hace
confusa, con gran número de
aristas ocultas, y la limitación
de no poder acotar sobre
dichas aristas. La solución a
este problema son los cortes
y secciones
- roturas
- En ocasiones, la gran
longitud de
determinadas piezas,
dificultan su
representación a escala
en un plano, para
resolver dicho problema
se hará uso de las
roturas, artificio que nos
permitirá añadir claridad
y ahorrar espacio.
- En ocasiones, la gran
longitud de
determinadas piezas,
dificultan su
representación a escala
en un plano, para
resolver dicho problema
se hará uso de las
roturas, artificio que nos
permitirá añadir claridad
y ahorrar espacio.

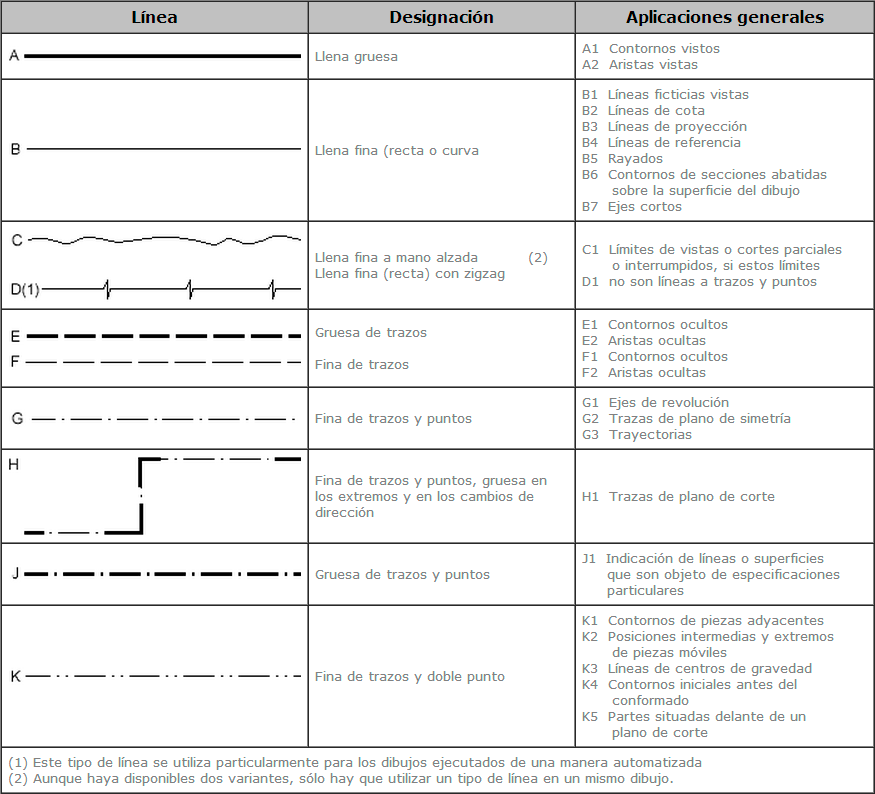

- lineas normalizadas
- se utilizan para poder ilustrar y ayudar a describir la forma
del objetolas hay lineas de centrado, de diferente grasor
- se utilizan para poder ilustrar y ayudar a describir la forma
del objetolas hay lineas de centrado, de diferente grasor
