Principios de aplicación de dimensiones y de indicación de tolerancias

Principios de aplicación de dimensiones y de indicación de tolerancias

1. Pueden ser utilizados para definir un elemento o un componente claramente y sin amiguedad

2. Localización de las dimensiones

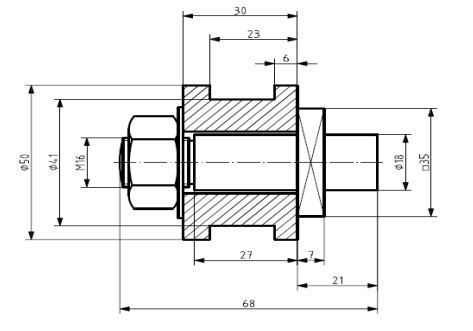

   • Las dimensiones deben ser colocadas en la vista o sección que muestre al elemento relevante más claramente
     • En caso de que varios elementos u objetos sean representados muy cercanos, sus dimensiones relativas deben ser agrupadas en conjuntos independientes, de tal manera que se facilite su lectura

3. Unidades de las dimensiones

   • Las dimensiones deben indicarse usando sólo una unidad de dimensión.

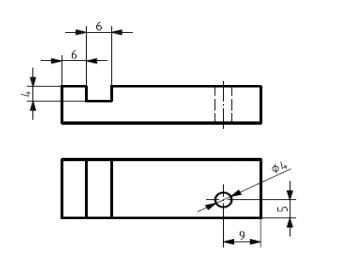

4. Todas las dimensiones, símbolos gráficos y anotaciones se deben indicar de manera que puedan leerse desde abajo o desde el lado derecho
