1. FORMATOS NORMALIZADO

   • Se llama formato normalizado al tamaño, posición y dimensiones que se le da al papel, transformado en lámina de trabajo.
   • Las dimensiones de los formatos responden a las reglas de doblado, semejanza y referencia. Según las cuales:
     • 1. Un formato se obtiene por doblado transversal del inmediato superior.
     • 2.La relación entre los lados de un formato es igual a la relación existente entre el lado de un cuadrado y su diagonal, es decir 1/√2 .
     • Y finalmente para la obtención de los formatos se parte de un formato base de 1 m².
   • Los formatos mas comunes son A0 , A1 ,A2 , A3,A4,A5,A6

2. LINEAS NORMALIZADA

   • Se llaman lineas normalizadas al diferentes tipos de líneas y espesores utilizados en los dibujos tecnicos los cuales se basan en normas previamente establecidas

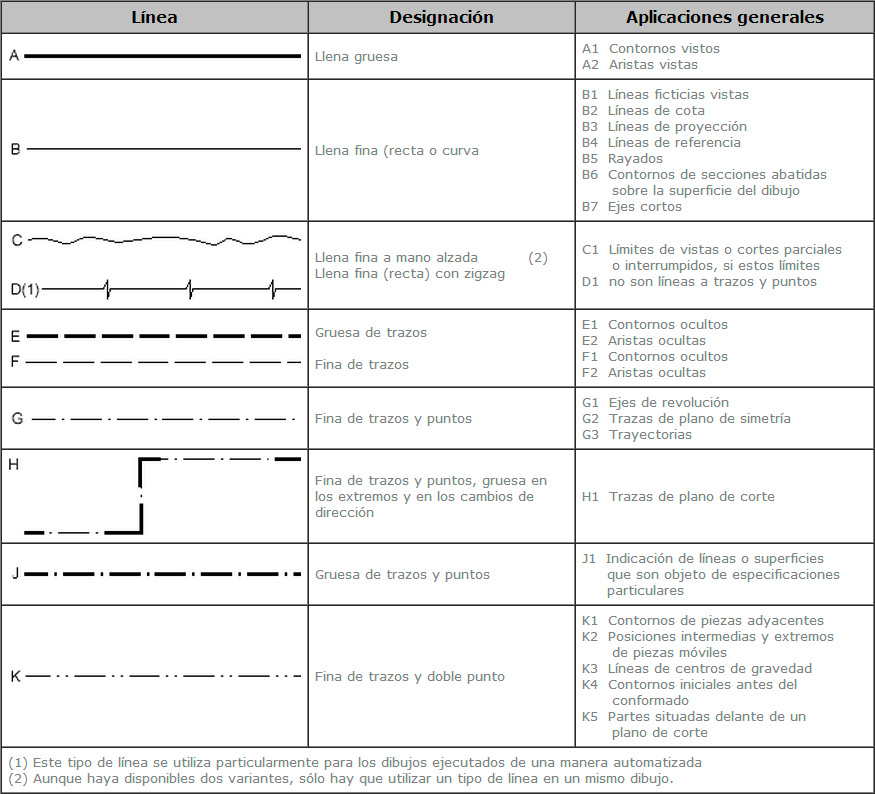

     • TIPOS DE LINEAS Y APLICACIONES SEGUN LA NORMA ISO 128-82.

3. ESCALAS NORMALIZADAS

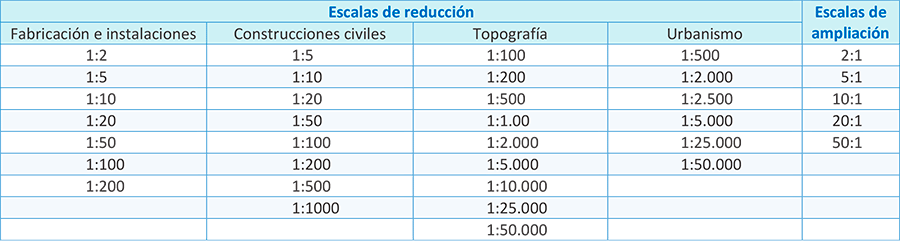

   • Se define la ESCALA como la relación entre la dimensión dibujada respecto de su dimensión real, esto es:

4. vistas

   • son proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire.
   • Denominación de las vistas
     • Vista A: Vista de frente o alzado Vista B: Vista superior o planta Vista C: Vista derecha o lateral derecha Vista D: Vista izquierda o lateral izquierda Vista E: Vista inferior Vista F: Vista posterior

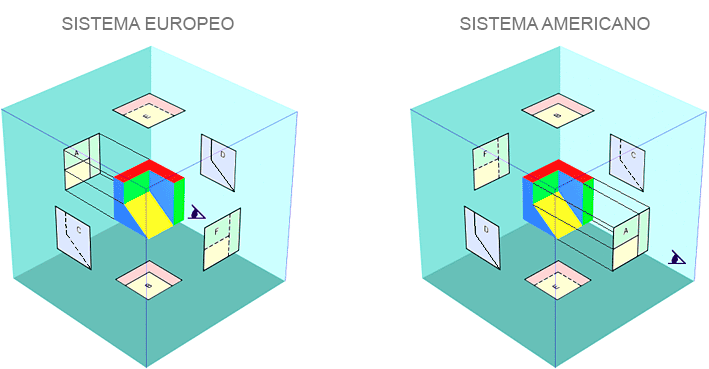

   • La diferencia estriba en que, mientras en el sistema Europeo, el objeto se encuentra entre el observador y el plano de proyección, en el sistema Americano, es el plano de proyección el que se encuentra entre el observador y el objeto.
