DIBUJO DE INGENIERIA
MOMENTO 3
- DIBUJOS DE CONJUNTO

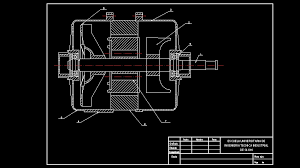

- Dibujo de conjunto, es la representación gráfica de un
grupo de piezas que constituyen un mecanismo, una
máquina o una instalación, realizada de modo que todos
estos elementos aparecen montados y unidos, según el
lugar que les corresponde, para asegurar un correcto
funcionamiento del órgano diseñado.
- Dibujo de conjunto, es la representación gráfica de un
grupo de piezas que constituyen un mecanismo, una
máquina o una instalación, realizada de modo que todos
estos elementos aparecen montados y unidos, según el
lugar que les corresponde, para asegurar un correcto
funcionamiento del órgano diseñado.
- DIBUJOS DE DESPIECE
- El dibujo de despiece es aquél en que se representan
todas y cada una de las piezas no normalizadas
constitutivas de un mecanismo o conjunto. Entre la
información necesaria que hay que especificar en la
lista de elementos esta el tipo de material que ha de
utilizarse. Si se trata de un material normalizado,
debe utilizarse la designación convencional
normalizada (simbólica y numérica).
- El dibujo de despiece es aquél en que se representan
todas y cada una de las piezas no normalizadas
constitutivas de un mecanismo o conjunto. Entre la
información necesaria que hay que especificar en la
lista de elementos esta el tipo de material que ha de
utilizarse. Si se trata de un material normalizado,
debe utilizarse la designación convencional
normalizada (simbólica y numérica).

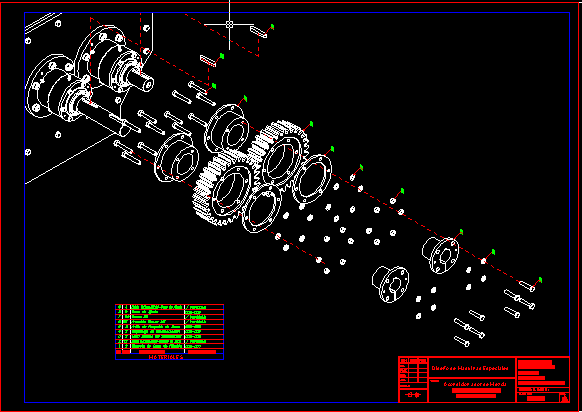

- DIBUJOS DE CONJUNTO EN EXPLOCION
- Los dibujos de conjunto representan una máquina o un mecanismo en su totalidad. Dan una idea
general de la constitución del mecanismo y, por consiguiente, de su funcionamiento y del servicio o
trabajo que realizan. Cuando su complejidad es grande, se recurre a subdividir el total en varios
dibujos parciales, representativo, cada uno, de un fragmento de la máquina dando lugar a lo que se
conoce como dibujo de subconjuntos. El dibujo de despiece es aquél en que se representan todas y
cada una de las piezas no normalizadas constitutivas de un mecanismo o conjunto. Entre la
información necesaria que hay que especificar en la lista de elementos esta el tipo de material que
ha de utilizarse. Si se trata de un material normalizado, debe utilizarse la designación convencional
normalizada (simbólica y numérica).
- Los dibujos de conjunto representan una máquina o un mecanismo en su totalidad. Dan una idea
general de la constitución del mecanismo y, por consiguiente, de su funcionamiento y del servicio o
trabajo que realizan. Cuando su complejidad es grande, se recurre a subdividir el total en varios
dibujos parciales, representativo, cada uno, de un fragmento de la máquina dando lugar a lo que se
conoce como dibujo de subconjuntos. El dibujo de despiece es aquél en que se representan todas y
cada una de las piezas no normalizadas constitutivas de un mecanismo o conjunto. Entre la
información necesaria que hay que especificar en la lista de elementos esta el tipo de material que
ha de utilizarse. Si se trata de un material normalizado, debe utilizarse la designación convencional
normalizada (simbólica y numérica).
- PROCESOS DE ELABORACION DEL PROTOTIPO EN CATIA
- CATIA es un software de diseño que se usas para
modelar piezas diseñarlas de la manera deseada
- CATIA es un software de diseño que se usas para
modelar piezas diseñarlas de la manera deseada
- PLM
- El PLM (en Ingles: Product Lifecycle Management ò en
Español: Gestión del Ciclo de Vida del Producto) es una
estrategia empresarial basada en una tecnología la cual
permite gestionar toda la información relacionada con el
producto. Este proceso va desde la concepción de la idea,
pasando por su diseño y fabricación, hasta su servicio y
reciclaje (eliminación). Uno de los factores más innovadores
del PLM es la capacidad de integrar a las personas, datos,
procesos y sistemas de negocio.
- El PLM (en Ingles: Product Lifecycle Management ò en
Español: Gestión del Ciclo de Vida del Producto) es una
estrategia empresarial basada en una tecnología la cual
permite gestionar toda la información relacionada con el
producto. Este proceso va desde la concepción de la idea,
pasando por su diseño y fabricación, hasta su servicio y
reciclaje (eliminación). Uno de los factores más innovadores
del PLM es la capacidad de integrar a las personas, datos,
procesos y sistemas de negocio.
