DIBUJO DE DESPIECE DE UN OBJETO,
DIBUJO DE CONJUNTO, DIBUJPO EN
EXPLOSION Y PLM
- DIBUJO DE DESPIECE
- Los despieces son dibujos que se emplean para facilitar la
construcción y el montaje de un objeto. En ellos se muestran
las distintas partes o piezas del objeto y las posiciones de
una con respecto a las otras.

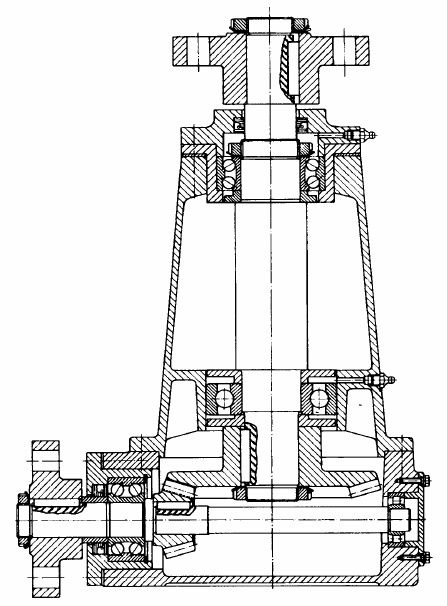

- Se representan las vistas, cortes,
secciones y roturas más apropiadas
para poder visualizar con claridad la
posición de las diferentes piezas que
componen el conjunto; teniendo en
cuenta que las piezas exteriores se
representan en corte para poder
visualizar las piezas interiores.
- Los despieces son dibujos que se emplean para facilitar la
construcción y el montaje de un objeto. En ellos se muestran
las distintas partes o piezas del objeto y las posiciones de
una con respecto a las otras.

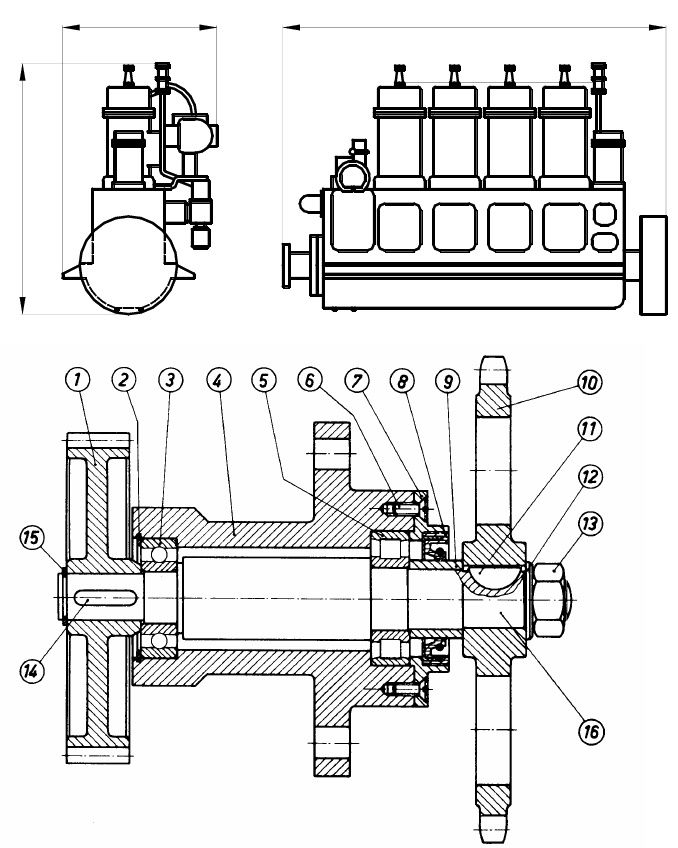

- DIBUJO GENERAL O
DE CONJUNTO
- Representación de una
máquina, instrumento,
etc., en su totalidad.
- En los dibujos de conjunto se deben dibujar las vistas
necesarias para poder ver y referenciar todas las piezas que lo
componen, no siendo necesario definir todos los detalles
constructivos delas mismas, ya que éstos quedarán plenamente
definidos en los correspondientes dibujos de despiece, a no ser
que dichos detalles tengan una importancia evidente para
efectuar el montaje del conjunto o para poder interpretar su
funcionamiento.
- Representación de una
máquina, instrumento,
etc., en su totalidad.

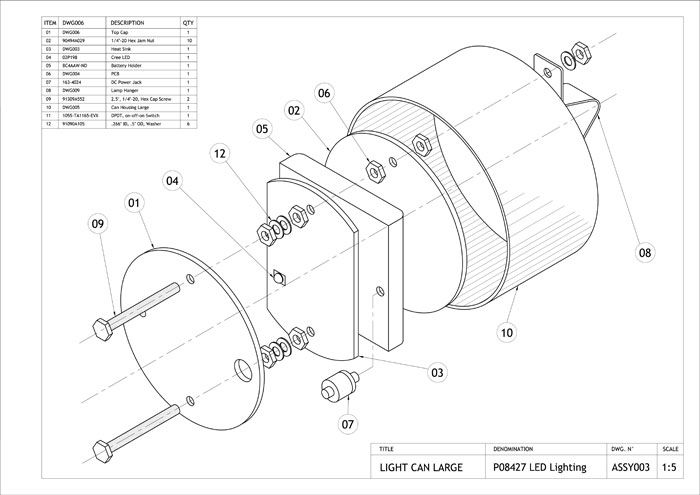

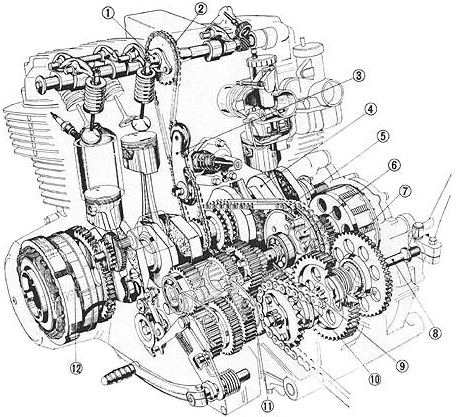

- BIBUJO DE CONJUNTO
EN EXPLOSION
- Representa en perspectiva isométrica las diferentes
piezas que componen el conjunto tras sufrir estas un
desplazamiento (conjunto desmontado). Recibe también
el nombre de dibujo de montaje, ya que sirve de guía
para realizar los trabajos de montaje del mecanismo a
partir de las piezas sueltas.
- Representa en perspectiva isométrica las diferentes
piezas que componen el conjunto tras sufrir estas un
desplazamiento (conjunto desmontado). Recibe también
el nombre de dibujo de montaje, ya que sirve de guía
para realizar los trabajos de montaje del mecanismo a
partir de las piezas sueltas.
