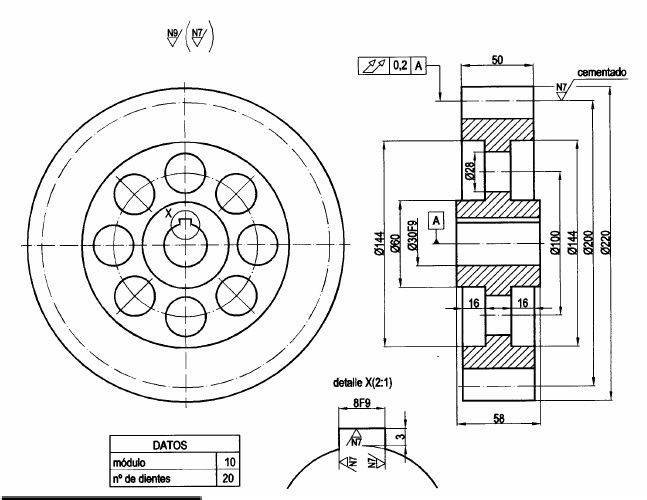

1. Dibujo de despiece

   • Es la representación gráfica de cada una de las piezas que constituyen un mecanismo, obtenidoa partir del correspondiente dibujo de conjunto, haciendo posible la posterior fabricaciónindividual de las mismas
   • Este tipo de dibujos incluirá: formas y dimensiones de los diferentes detalles constructivos,tolerancias, acabados superficiales, tratamientos y recubrimientos, materiales, etc, y cuantainformación sea necesaria para poder fabricar las diferentes piezas; asegurando el montaje y uncorrecto funcionamiento del mecanismo en el cual van insertadas.

2. Dibujo de conjunto: Es la representación gráfica de un grupo de piezas queconstituyen un mecanismo, una máquina o una instalación, realizada de modo que todos estoselementos aparecen montados y unidos, según el lugar que les corresponde, para asegurar uncorrecto funcionamiento del órgano diseñado

   • Tipos de dibujo de conjunto
     • Dibujo de conjunto general
       • corresponde con la representación completa del mecanismo, máquina o instalación con todos sus elementos componentes montados.
     • Dibujo de subconjuntos
       • En el dibujo de conjunto general se aprecia la relación, posición y concordancia entre losdiferentes subconjuntos; mientras que cada uno de los dibujos de subconjunto muestra conclaridad los diferentes elementos que lo forman.
   • Formas de representacion
     • Perspectiva isométrica del conjunto
       • Representa en perspectiva isométrica las diferentes piezas que componen el conjunto, ocupando estas su posición normal de trabajo (conjunto montado).

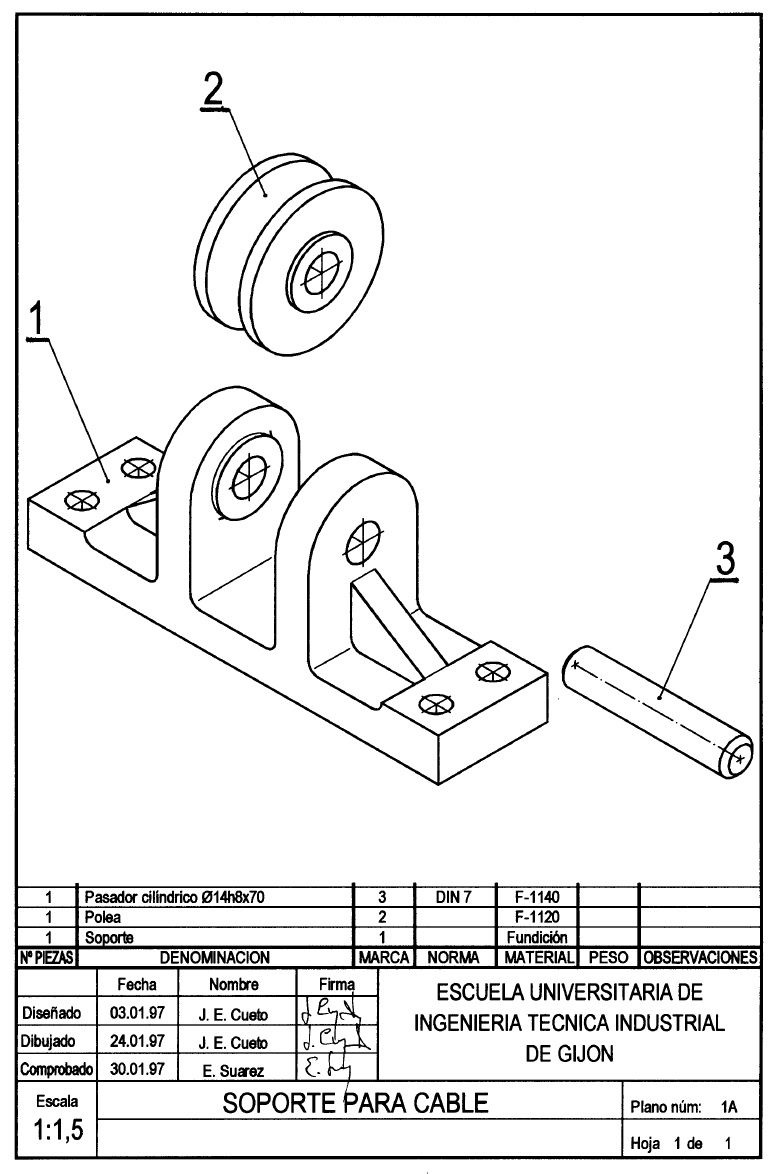

     • Perspectiva isometrica explosionada del conjunto
       • Representa en perspectiva isométrica las diferentes piezas que componen el conjunto tras sufrir estas un desplazamiento (conjunto desmontado)
     • Representacion por medio de vistas
       • Se representan las vistas, cortes, secciones yroturas más apropiadas para poder visualizar con claridad la posición de las diferentes piezasque componen el conjunto; teniendo en cuenta que las piezas exteriores se representan en cortepara poder visualizar las piezas interiores
     • Representacion esquematico
       • Es un dibujo de conjunto muy simplificado, caracterizadopor presentar las piezas fundamentales del conjunto sin cortes ni secciones, prescindiendo delas piezas y detalles constructivos secundarios.
