UNIDAD-1 DIBUJO NORMALIZADO (POR: ELIANA MORILLO 212060_52_PERIODO 17-1)

Description

MAPA MENTAL REALIZADO POR: ELIANA ELIZABETH MORILLO ESTRADA
Elizabeth Estrada
Mind Map by Elizabeth Estrada, updated more than 1 year ago
Elizabeth Estrada
Created by Elizabeth Estrada about 7 years ago
21
0

Resource summary

UNIDAD-1 DIBUJO NORMALIZADO (POR: ELIANA MORILLO 212060_52_PERIODO 17-1)
  1. 1.5. ELABORACIÓN DE CROQUIS (Dibujo y diseño en ingeniería- CECIL JENSEN))
    1. 3.BOSQUEJOS ISOMETRICOS
      1. PASOS BÁSICOS PARA HACER BOSQUEJOS ISOMETRICOS: *Construir un marco, *Un bloque para cada detalle del tamaño de estos, *Agregar detalles, *Remarcar las lineas.
      2. 2. BOSQUEJO
        1. PAPEL PARA BOSQUEJO: (Papel tridimensional, papel Isométrico, Papel oblicuo, papel en perspectiva)
          1. PASOS BÁSICOS PARA HACER BOSQUEJOS: *Construir un marco, *Encuadrar los espacios para los detalles, *Agregar los detalles, *Engrosar las lineas.
          2. 1.DIBUJO DE CURVAS IRREGULARES
            1. 1.3. ROTULADO DE PLANOS NTC 1914
              1. 3. REQUISITOS GENERALES: Todo dibujo técnico o documento asociado debe tener un cuadro de títulos el cual debe cumplir los requisitos de micro copiado. (Véase: NTC 2496)
                1. 1. OBJETO: Guía a partir de reglas y recomendaciones adecuadas, para la ejecución y uso de cuadros de titulos relacionados con la identificación, administración y comprensión de planos tecnicos y documentos afines.
                  1. 5. CONTENIDO: *ZONA DE IDENTIFICACIÓN, (numero de registro, titulo del dibujo, nombre del propietario legal del dibujo) *ZONAS DE INFORMACIÓN ADICIONAL ( ítems indicativos, técnicos y administrativos), *DIBUJOS DE MÚLTIPLES HOJAS ( Los dibujos de múltiples hojas marcados con el mismo numero de registro deben indicarse por medio de un numero consecutivo de hoja o plancha y el N° total de hojas se debe señalar en la hoja 1)
                    1. 2. NORMAS QUE DEBEN CONSULTARSE: NTC 1580, NTC 1777, NTC 1782, NTC 1831, NTC 1957, NTC 2496, ISO 2768, ISO 5457.

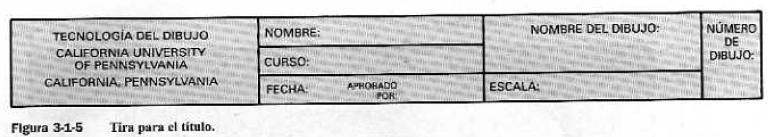

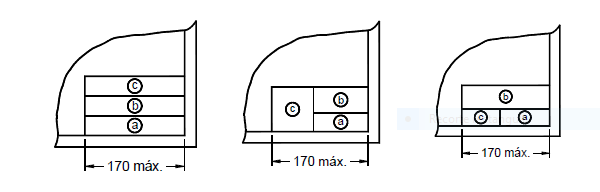

                      1. 4. PRESENTACIÓN: *CONFIGURACIÓN: El cuadro de titulos esta conformado por uno o mas rectangulos subdivididos en cajas para rellenar información *POSICIÓN: El cuadro de titulo debe estar ubicado de acuerdo a ISO 5457
                      1. 1.4. ESCALAS NTC 1580
                        1. 3.CONDICIONES GENERALES: INSCRIPCIÓN (La escala usada se inscribe en el rótulo, si se utiliza mas de 1 escala, se inscribe solamente la principal )
                          1. 5. APÉNDICE; Indicaciones complementarias, Documento de referencia
                            1. 2. DEFINICIONES Y DESIGNACION
                              1. *DEFINICIONES: Escala, Escala natural, escala de ampliación, escala de reducción
                                1. *DESIGNACIÓN: Indicación de la relación de la escala
                                2. 1. OBJETO: Establecer las escalas y su designación para uso en todo dibujo técnico, en cualquier rama de la ingeniería y diseño

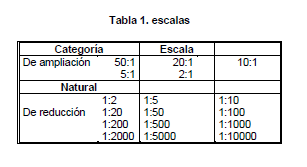

                                  1. 4. REQUISITOS.: ESCALAS
                                3. 1.2. FORMATOS DE PAPEL NORMALIZADO
                                  1. LIBRO DIBUJO Y DISEÑO EN INGENIERIA CECIL JENSEN
                                    1. MEDIOS Y FORMATOS PARA DIBUJO
                                      1. MEDIOS PARA DIBUJO

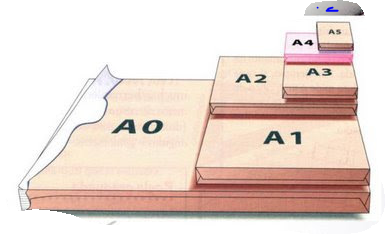

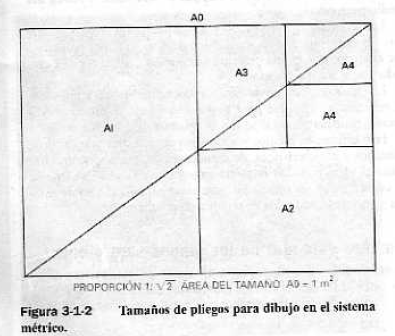

                                        1. TAMAÑOS ESTANDAR DE LOS PLANOS PARA DIBUJO:

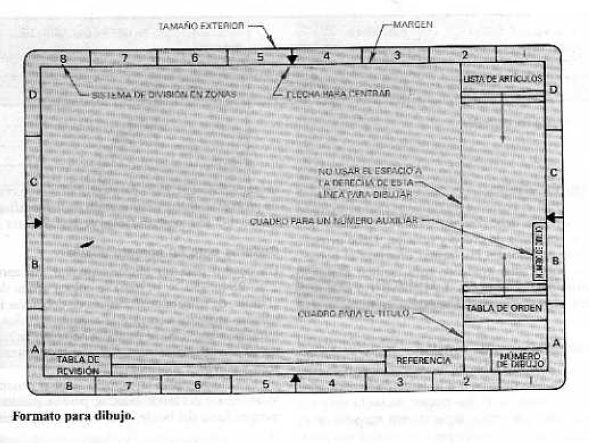

                                          1. FORMATOS PARA DIBUJO: *Sistema de división en zonas, *Marcas en el margen, *Cuadro para el título, *Lista de objetos, *Tabla de modificaciones, *Cuadros para un numero auxiliar.
                                        2. NTC 1687
                                          1. 1. OBJETO: *Define formatos y plegados para los dibujos y documentos técnicos obtenidos a escala, por ampliación o por reducción. *Se aplica a dibujos y documentos técnicos, relacionados con ingeniería, arquitectura y afines.
                                            1. 5. APÉNDICE: Indicaciones complementarias y normas que deben consultarse( NTC 1001, NTC 1580, NTC 1594)
                                              1. 2. DEFINICIONES Y CLASIFICACIÓN:
                                                1. *DEFINICIONES: Formato, Formatos regulares, Plegado.

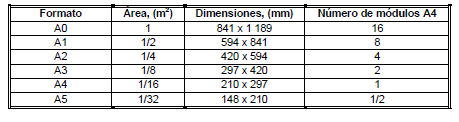

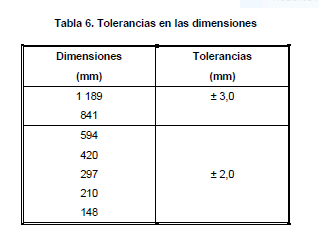

                                                  1. *DIMENSIONES:
                                                  2. 4. REQUISITOS
                                                    1. 3. CONDICIONES GENERALES
                                                      1. *FORMATOS, *ELECCIÓN, *PLEGADO MODULAR, *MARGEN PARA EL ARCHIVADO, *RECUADRO DE ZONA ÚTIL, *ROTULADO.
                                                  3. 1.1. TERMINOLOGÍA DE DIBUJO
                                                    1. NTC 1594
                                                      1. 2. DEFINICIONES: Dibujo Técnico, Dibujo Lineal, Descriptiva, Perspectiva, Boceto, Esquema, Croquis, Montea o dibujo de tamaño natural, Gráfica, Documentos de redacción, Nomenclatura, Apuntes, Pliego de condiciones, 2.1.TÉRMINOS PARTICULARES: Dibujo para una patente de invención, Dibujo de un anteproyecto, Dibujo de un proyecto, Dibujo de definición, Dibujo de ensamble, Dibujo de fabricación, Dibujo de operación, Dibujo de verificación, Dibujo de ilustración de textos técnicos.
                                                        1. 1. OBJETO: Define términos, nomenclatura y tipos de dibujo.
                                                          1. 3. APÉNDICE: Documentos de referencia
                                                          2. NTC 1912
                                                            1. 1.OBJETO: Establece y define términos usados en la documentación técnica de producto relacionada con los dibujos técnicos, en todos los campos de aplicación
                                                              1. 2. TÉRMINOS GENERALES: Diagrama, Vista Seccional, Detalle, Diagrama, Elevación, Elemento, Nomograma, Planta, Seccion, Croquis, Dibujo técnico, Vista,
                                                                1. 4. APÉNDICE: Documento dereferencia
                                                                  1. 3. TIPOS DE DIBUJO: Dibujo de construcción; dibujo de registo, dibujo de ensamble, plano de bloque,dibujo de componente, dibujo de intervalo de componente, dibujo de detalle, dibujo de proyecto; dibujo preliminar, dibujo de disposición general, dibujo del ensamble general, Dibujo de instalación, dibujo de interfase, lista de artículos, dibujo de disposición; dibujo de localización, dibujo original, dibujo de expedición, dibujo de parte, dibujo de disposición parcial, dibujo de modelo, dibujo de producción, dibujo tabular, plan de situación, dibujo de subensamble.
