ESTANDARES NORMATIVOS DE DIBUJO POR: CAROLINA GONZALEZ

ESTANDARES NORMATIVOS DE DIBUJO POR: CAROLINA GONZALEZ

1. SISTEMA DE REPRESENTACION ISO

   • sistema ISO A ASA metodo del tercer tirnagulo (sistema americano)
   • sistema ISO E metodos del primer anugulo (sistema europeo)

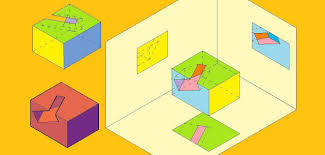

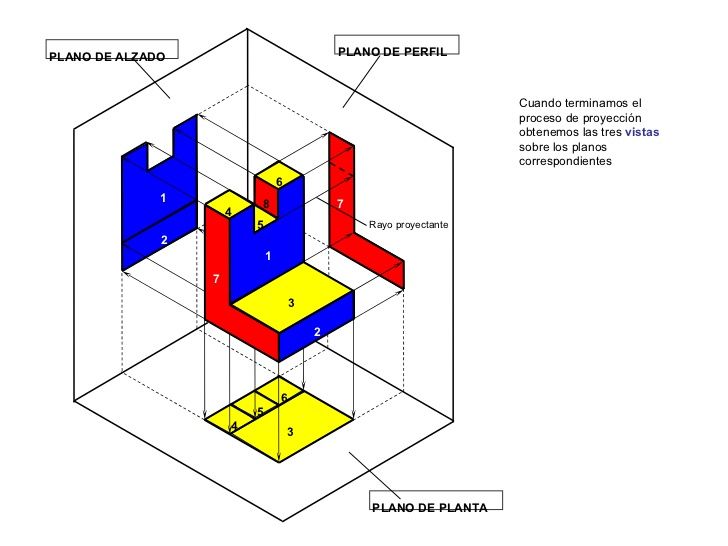

   • VISTAS:son la proyección de un objeto de manera ortogonal
     • tipos de vistas: alzado,planta, lateral derecha, lateral izquierda, vista inferior,vista posterior

2. MANEJO DE ESCALAS

   • la escala es la relacion por la cual se aumenta o se reduce el dibujo para ajustarlo a formato tecnico. estandarizado por NTC 1580 ISO 1979
     • LOS TIPOS DE ESCALAS BASE SON 3:Escala natural 1.1., Escala de aumento 2.1, y Escala de reducción 1.2
       • PRECISIONES: Esc 1.5 PARA 10 CM Y Esc 1.50 PARA 1 METRO

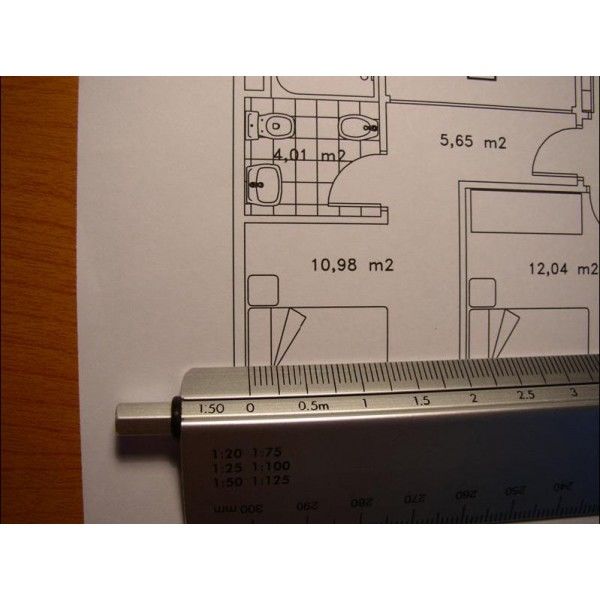

   • para manejar y medir escalas existe el ESCALIMETRO que permite la medicion veridica de las escalas

3. LINEAS AEN EL DIBUJO

   • los principales tipos de linea son: Linea gruesa continua, Linea delgada continua, Linea gruesa discontinua, Linea delgada discontinua
     • Estas se distinguen por elementos de dimensionamiento como: Linea de proyeccion, Linea de dimension,Linea de guia,Linea cabeza de flecha, Linea indicación de origen, Linea de dimensión de si misma.

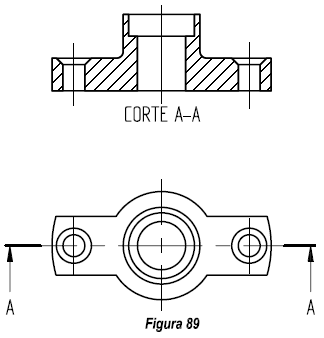

4. CORTE Y SUS DETALLES

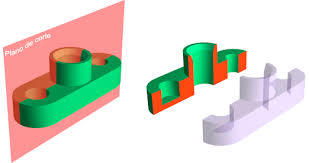

   • El corte clarifica y hace mas sencilla la representación de los aspectos no visibles de una pieza o maquina
     • los principales tipos de corte son: Corte total, Corte longitudinal, Corte transversal, Semi corte o cuadrante, Corte parcial o rotura
