UNIDAD III DIBUJO DE CONJUNTOS

Description

PLM
milena florez
Mind Map by milena florez, updated more than 1 year ago
milena florez
Created by milena florez almost 7 years ago
45
0

Resource summary

UNIDAD III DIBUJO DE CONJUNTOS

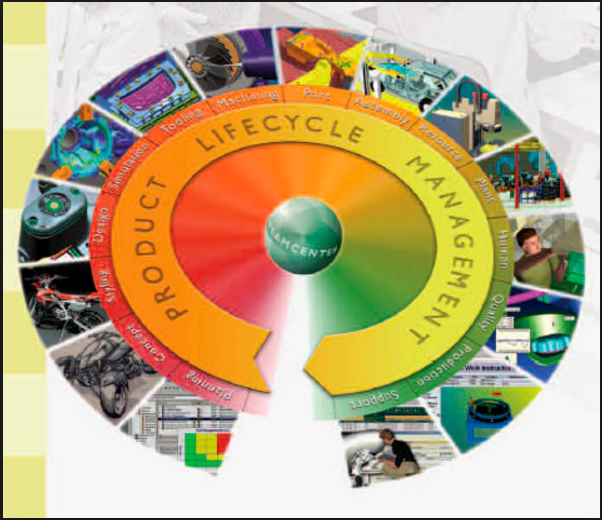

  1. QUE ES UN PLM (Product Lifecycle Management
    1. Estrategia que busca mejorar la competitividad de las empresas, a través del manejo óptimo e integrado de la información del producto desde su concepto inicial hasta el final de la vida del mismo,

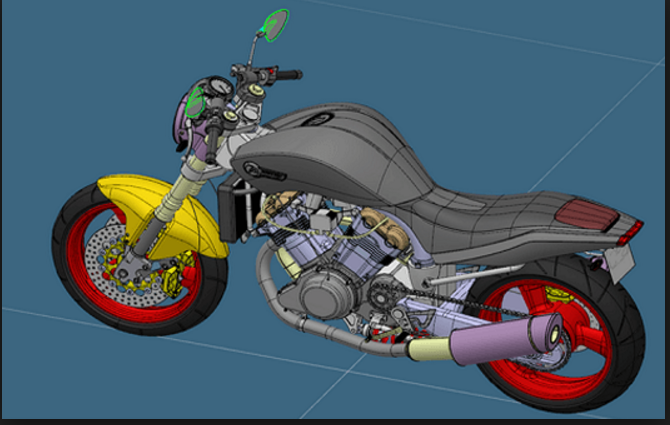

      1. Guía para el desarrollo de la Práctica Simulada: ELABORACION DEL PROTOTIPO DIGITAL DEL MODELO SELECCIONADO EN LA PRIMERA UNIDAD Y DOCUMENTACION, USANDO EL SOFTWARE CAD CATIA
    2. PROCESO DE MODELADO EN CAD-CATIA
      1. Guía para el desarrollo de la Práctica Simulada: ELABORACION DEL PROTOTIPO DIGITAL DEL MODELO SELECCIONADO EN LA PRIMERA UNIDAD Y DOCUMENTACION, USANDO EL SOFTWARE CAD CATIA

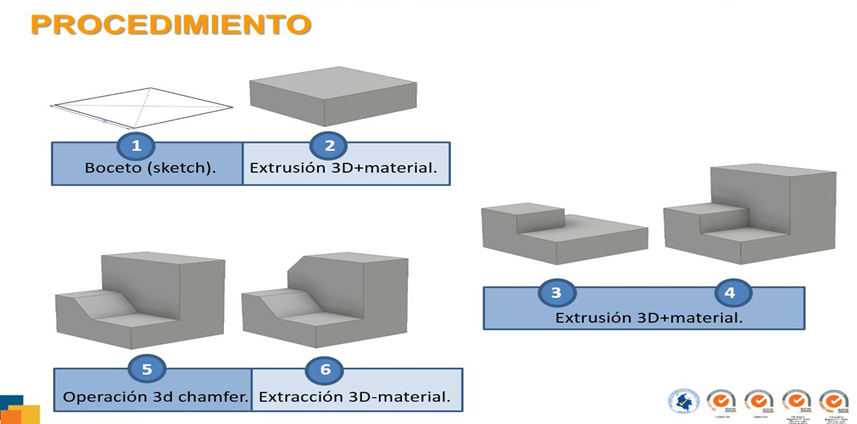

        1. Extracción 3D Material
          1. 5. Operación 3D Chamfer
            1. 4. Extrusión 3D+Material
              1. 3. Extrusión 3D+Material
                1. 2.Extrusión 3D+Material
                  1. 1.Boceto (sketch)

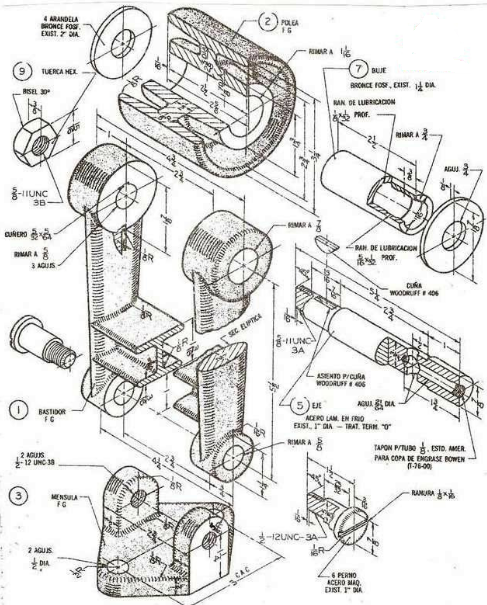

                  2. DIBUJO DE CONJUNTO EN EXPLOSIÓN
                    1. Es la representación realizada en perspectiva de las piezas que forman un dibujo de conjunto.
                      1. Las piezas se van colocando de forma correlativa, desde las piezas centrales o básicas a las más extremas o accesorias, indicando los ejes de simetría y los ejes por los que las piezas deben ir incorporándose al acoplamiento
                        1. • Gutiérrez, K. (2012, 03). UNIDAD IV_dibujo de conjunto. Slideboom. Recuperado el 17 de Junio de 2015

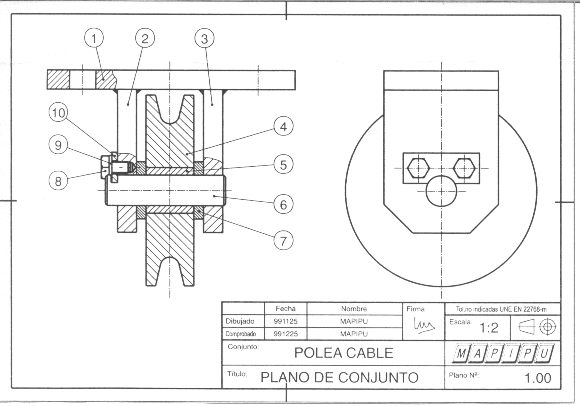

                    2. DIBUJO DE COJUNTO
                      1. Es la representación de un grupo de piezas que forman un mecanismo, una máquina, una instalación, un montaje
                        1. Se representan las distintas piezas que forman el conjunto de tal forma que aparecen montadas en la posición real de funcionamiento
                          1. Dibujo y diseño en ingeniería – Cecil Jensen, Jay D. Helsel, Dennis R. Short – 6ta Edición
                      2. DESPIECE DE UN OBJETO
                        1. Es la representación de piezas No Normalizadas
                          1. se designan en el cajetín del plano de conjunto • Se deben representar las piezas no normalizadas, con las vistas necesarias y todos los datos técnicos (dimensiones, signos superficiales, tolerancias, tratamientos, etc) necesarios para su fabricación. • Se debe respetar en lo posible, la posición ocupada por la pieza en el conjunto
                            1. ICONTEC. (2002). NTC 2058. Dibujo Técnico. Lista de itemes. Bogotá, Colombia: ICONTEC. Recuperado el 17 de Junio de 2015 de: : (E-Biblioteca Unad)
