DIBUJO DE CONJUNTO-HEIDYBENITO-212060-29

DIBUJO DE DESPECIE
1. cada pieza se dibuja con el mismo número de vistas,cortes y detalles
  1. Hay que indicar todos los detalles y datos técnicos como dimensiones,signos superficiales, tratamientos Específicos,tolerancia,materiales,identificación,etc
    1. Las piezas normalizadas no deben dibujarse de forma detallada basta con designarlas en la lista de despiece
      1. El Despiece se puede realizar en el mismo plano del conjunto

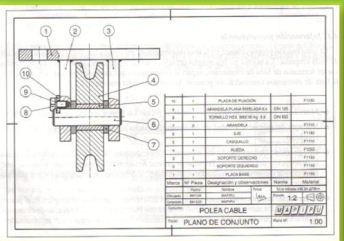

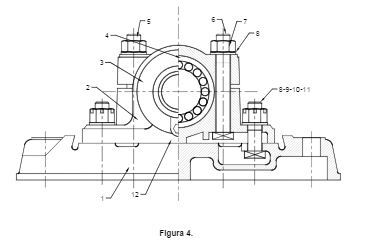

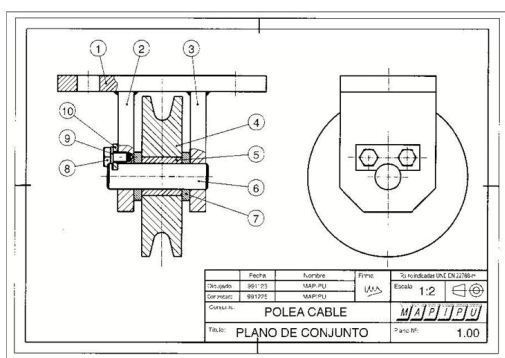

DIBUJO DE CONJUNTO
1. Representa una maquina o un mecanismo en su totalidad
  1. se deben ver todas las piezas que lo componen evitar líneas, necesario dibujar vistas, cortes y roturas
    1. Para mayor claridad es bueno añadir un dibujo a mayor escala
      1. se debe tener en cuenta al realizar el dibujo en conjunto lo siguiente Formato de dibujo, grosor de las líneas, escalas, disposición de vistas,cortes y secciones

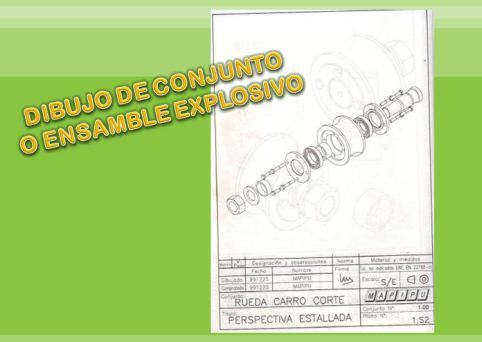

DIBUJO EN EXPLOSIÓN
1. Es el mas utilizado por que estos son fáciles de leer
  1. Para esta clase de dibujo se alinean las partes en su posición
    1. Es frecuente que se usen técnicas de sombreado para que los dibujos sean mas realistas
NTC2048

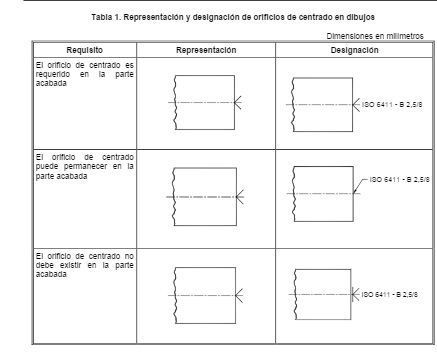

1. Representación simplificada

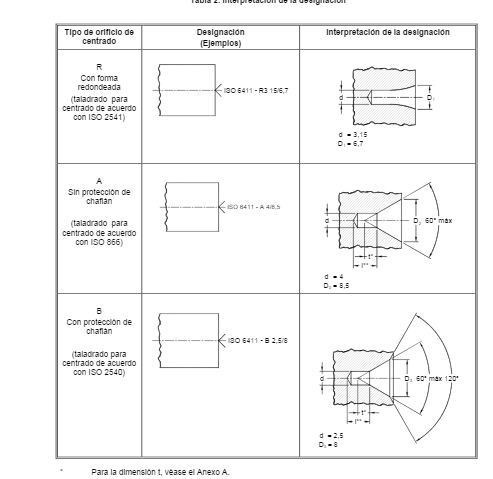

2. Designación de orificios de centrado
  1. Referencia Norma Internacional
  2. La letra según tipo R,A o B
  3. Diametro de guía d
  4. Dimatro D del orificio exterior del orificio centrado
NTC2058 LISTA DE ITEMS
1. Incluida en el Dibujo
  1. Se ubica en la parte de arriba del rotulo
  2. Bordes con líneas gruesas contíniuas
2. Documento Aparte
  1. Debe de identificarse con el mismo numero de dibujo de prosedencia
    1. Tamaño de la hoja según norma ISO 5457
  2. Contenido
    1. items
    2. descripción
    3. Cantidad
    4. Rferencía
    5. Material
NTC2099 Referencia de Items
1. Requisitos
  1. Se deben asignar en orden secuencial
  2. Las partes idénticas mostradas en un mismo ensamble deben tener una misma referencia de item
  3. Todas las referencias de ítemes deben incluirse en una listar de ítemes

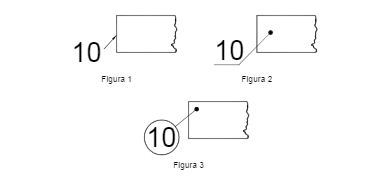

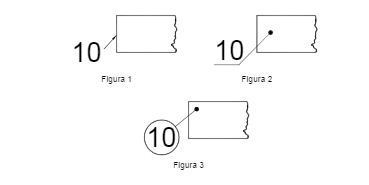

2. Presentación
  1. Números arábicos y letras mayúsculas cuando sea necesario
  2. Todas las referencias de ítemes en un mismo dibujo deben ser del mismo tipo y altura del rotulado
  3. Las refencias de los ítemes deben ubicarse fuera de los contornos generales de los ítemes correspondientes
  4. Para mayor claridad deben disponerse en columnas o filas
