DIBUJO
PROYECTIVO
- Vistas de proyeccion
- Debes tener presente que
hay diferentes metodos que
permiten organizar y
representar de manera mas
practiva cada elemento del
dibujo
- vista local
- vista ampliada de una
parte especificada del
dibujo
- vista ampliada de una
parte especificada del
dibujo
- vista parcial
- dibujos parciales del elemento si
este no omite ningun detalle
optimizando espacio del dibujo
- dibujos parciales del elemento si
este no omite ningun detalle
optimizando espacio del dibujo
- vista auxiliar
- definida como toda vista que no
cumpla con las vistas basicas,
gracias a la forma del dibujo o
necesidades de la representacion
- definida como toda vista que no
cumpla con las vistas basicas,
gracias a la forma del dibujo o
necesidades de la representacion
- puedes utilizar flechas que
indiquen la vista del objeto en
caso de necesitar mayor
especificacion evitando el uso
de simbolos
- el objeto lo puedes
representar en
sistema
- identificado en el plano
cerca a su titulo con el
simbolo correspondiente.
debes tener en cuenta la
organizacion de cada vista
en el espcio de dibujo
- identificado en el plano
cerca a su titulo con el
simbolo correspondiente.
debes tener en cuenta la
organizacion de cada vista
en el espcio de dibujo
- Debes tener presente que
hay diferentes metodos que
permiten organizar y
representar de manera mas
practiva cada elemento del
dibujo
- Algunos conceptos de trabajo
- isometrica: todo dibujo tridimencional cuyos
ejes inclinados forman un angulo de 30
grados respecto a la horizontal evitando
variaciones en las aristas del dibujo

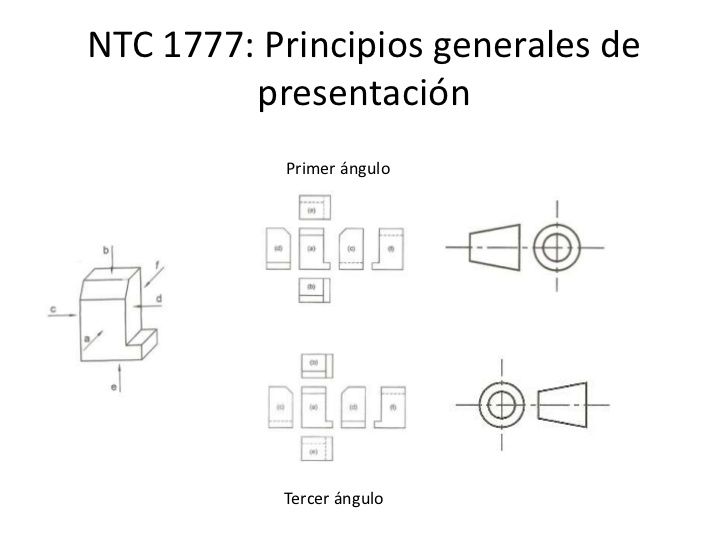

- NTC 1777 de 2001/ dibujo
tecnico, principios basicos
de representacion
- NTC 1957 DE 1996 /
metodo para indicar la
textura de la
superficie
- oblicuo : dibujo tridimencional
axometrico donde su
superficie es pareja en el
plano d eproyeccion y las
otras superficies forman un
angulo con la horizontal (30,45y
60 grados)
- isometrica: todo dibujo tridimencional cuyos
ejes inclinados forman un angulo de 30
grados respecto a la horizontal evitando
variaciones en las aristas del dibujo

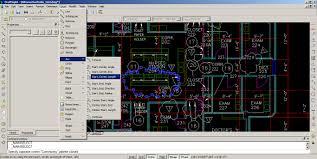

- Draftsight
- Dimensionamientos basicos
- secciones
- deberas tener en cuenta las
especificaciones necesarias para poder
representar las condiciones en las
anchuradas, delgadas, notas, planos de corte
sobrepuestos, medios secciones parcial
sucesiones.
- igualmente todas estas
especicaciones las puedes
encontrar en la NTC 1777
DESDE SU PAGINA 10
- igualmente todas estas
especicaciones las puedes
encontrar en la NTC 1777
DESDE SU PAGINA 10
- deberas tener en cuenta las
especificaciones necesarias para poder
representar las condiciones en las
anchuradas, delgadas, notas, planos de corte
sobrepuestos, medios secciones parcial
sucesiones.
- lineas
- se recomienda un
espacio entre linea
y linea no menor de 0,7 mm
- en caso de dos
lineas coincidan
devera prevalecer
- las lineas de
referencia
deberan tarminar
- en punto si terminan dentro de
las lineas exteriores de un
objeto
- en flecha si
terminan en el
exterior de un objeto
- sin punto, ni flecha para las
lineas de dimension
- sin punto, ni flecha para las
lineas de dimension
- en flecha si
terminan en el
exterior de un objeto
- en punto si terminan dentro de
las lineas exteriores de un
objeto
- preferiblemente
utilice dos lineas de
diferente grozor con
relacion 2:1
- se recomienda un
espacio entre linea
y linea no menor de 0,7 mm
