UNIDAD III DIBUJO DEL CONJUNTO

UNIDAD III DIBUJO DEL CONJUNTO

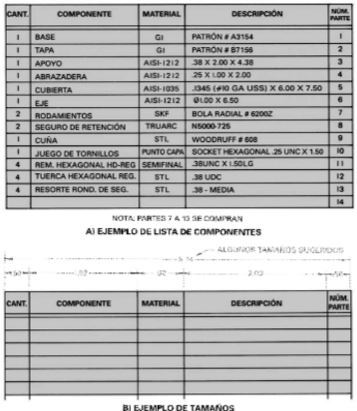

1. lista de partes

   • Marca
   • Denominacion
   • Nº de plano
   • Nº de piezas
   • material
   • Norma
   • fabricante
   • Referencia
   • Lista detallada en la cual se especifican todos los componentes que se encuentran en el dibujo

2. JENSEN CAP. 13

   • Dibujo de detalle y ensamble
     • Aseguramiento de la calidad del dibujo
       • Consideraciones del dibujo, de fabricacion e instalacion.
     • Dibujo de detalle
       • Requerimientos de dibujo, lista de comprobacion, metodo de manofactura, calificaciones de un detallador
     • Dibujo de detalle multiple
       • Se puede evidenciar en hojas separadas o agrupar en una o mas hojas
     • Revisiones del dibujo
       • Coerregir errores y mejorar el diseño

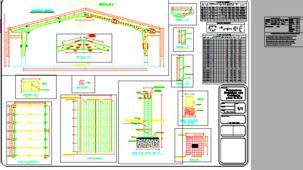

     • Dibujo de ensamble
       • Diseño de ensamble,Dibujo de instalacion del ensamble, dibujo de ensamble para catalagos, lista de componentes

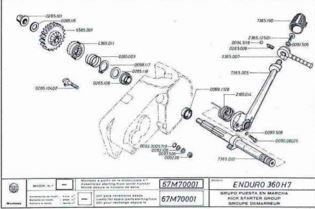

     • Dibujo de ensamble explosivo
       • las partes son ensambladas por cualquier persona
     • Dibujo de ensamble detallado
     • Dibujo de sub ensambles
       • Se arman con varios componentes preensamblados
     • Dibujo funcional

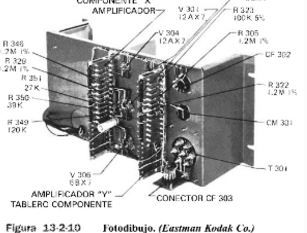

       • Reduccion de numero de dibujos que se requieren, atajos de procedimiento,reproduccion, fotodibujos
