Análisis y diseño de sistemas orientados a objetos mediante el uso de UML

Análisis y diseño de sistemas orientados a objetos mediante el uso de UML

1. Las técnicas orientadas a objetos funcionan bien en situaciones en las que los sistemas de informa- ción complicados pasan a través de un proceso continuo de mantenimiento, adaptación y rediseño.

2. CONCEPTOS ORIENTADOS A OBJETOS

   • La programación orientada a objetos difiere de la programación-Cada objeto es una representación de alguna cosa o evento real.
     • Objetos
       • son personas, lugares o cosas relevantes para el sistema a analizar.
     • Clases
       • Cada clase debe tener un nombre que la distinga de las demás. Por lo general, los nombres de las clases son sustantivos o frases cortas y empiezan con mayúscula.

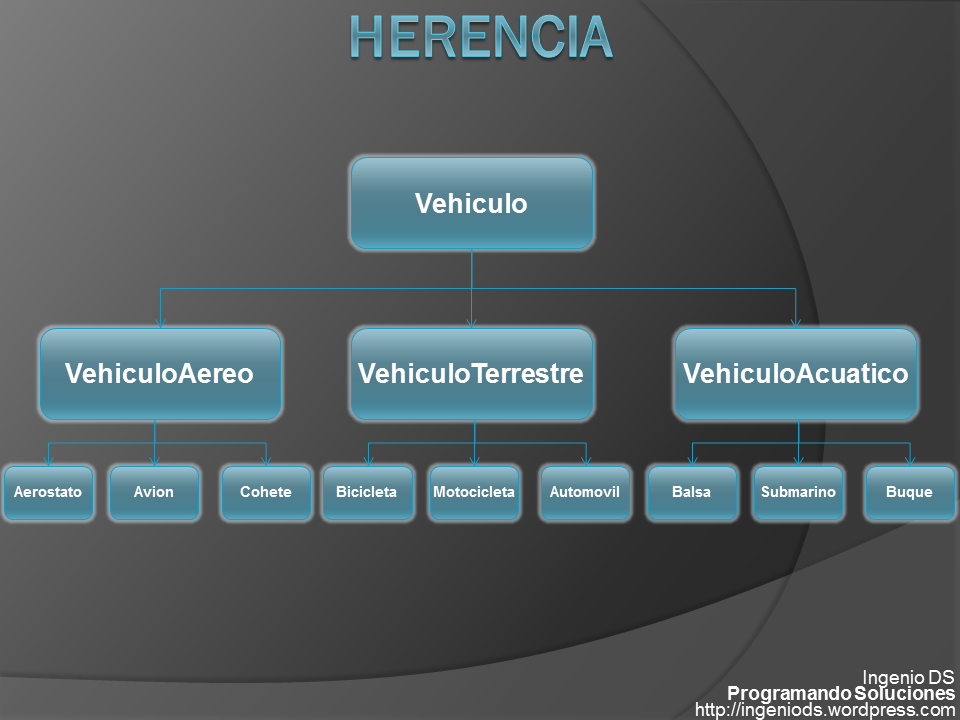

     • Herencia
       • La herencia reduce la labor de programación al permitir que se utilicen los objetos comunes con facilidad.
         • Maria de Lourdes Reynoso Gonlzaez

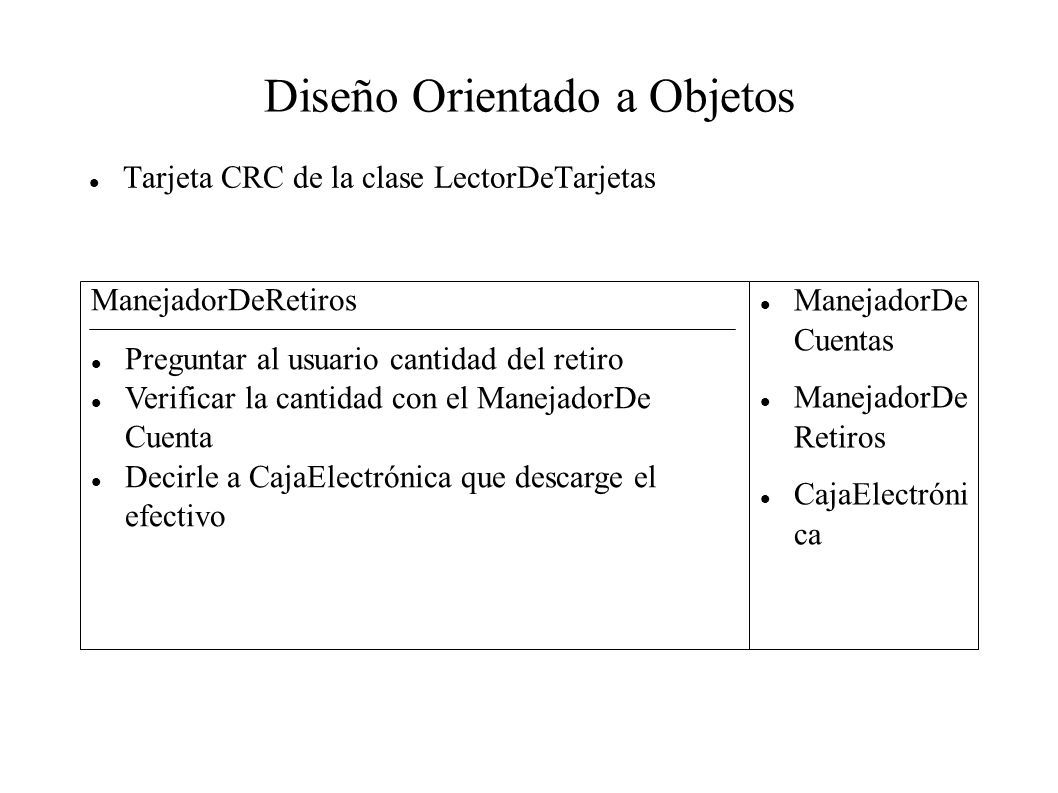

3. TARJETAS CRC Y PENSAMIENTO EN OBJETOS

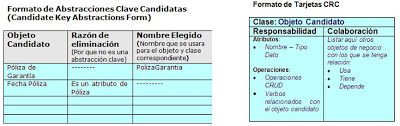

   • CRC representa a las clases, responsabilidades y colaboradores.
     • Los analistas crean las tarjetas con base en escenarios que describen los requerimientos del sistema.
   • Interacción durante una sesión CRC
     • Hacer una sesión de lluvia de ideas con su grupo de analistas para identificar todas las clases que pueda.

4. CONCEPTOS Y DIAGRAMAS DEL LENGUAJE UNIFICADO DE MODELADO (UML)

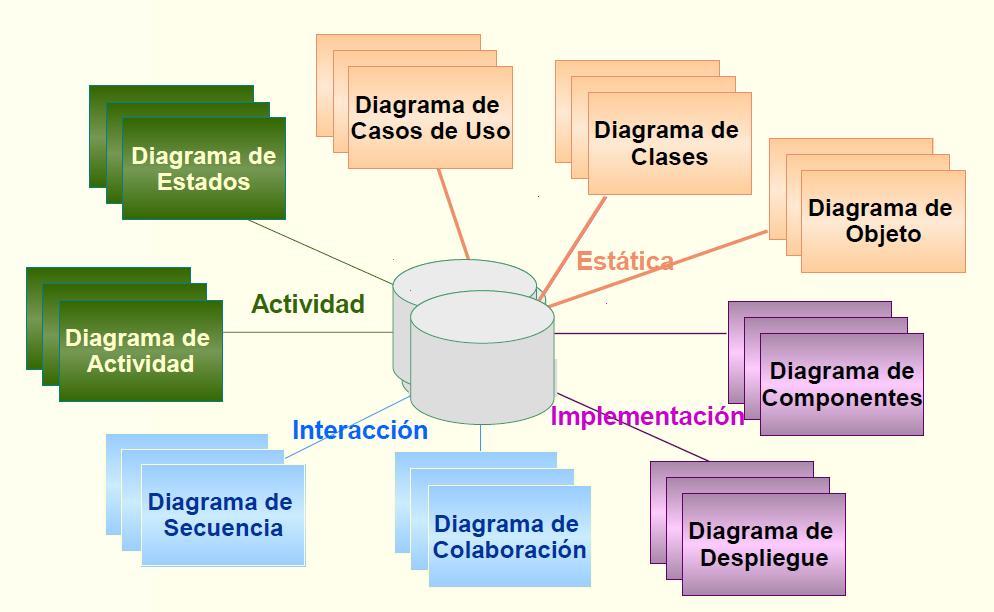

   • son los siguientes:

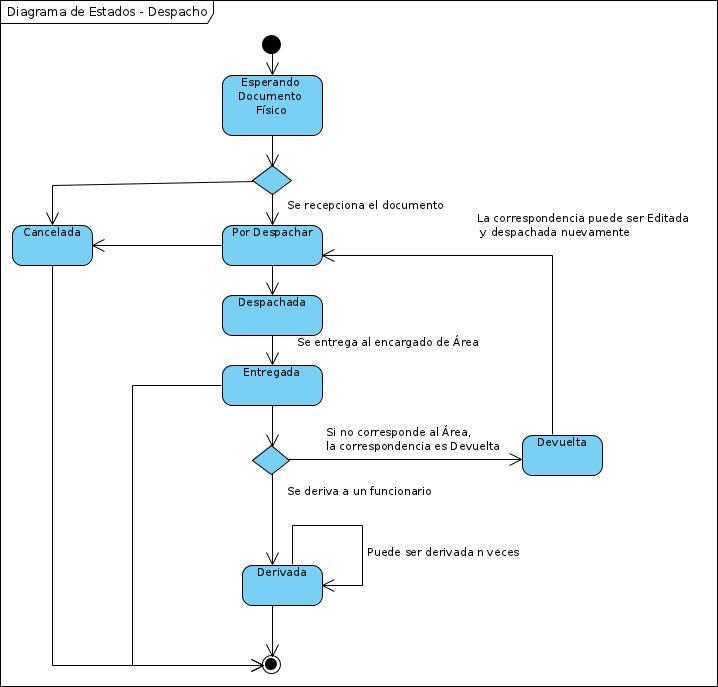

   • Diagrama de Estado

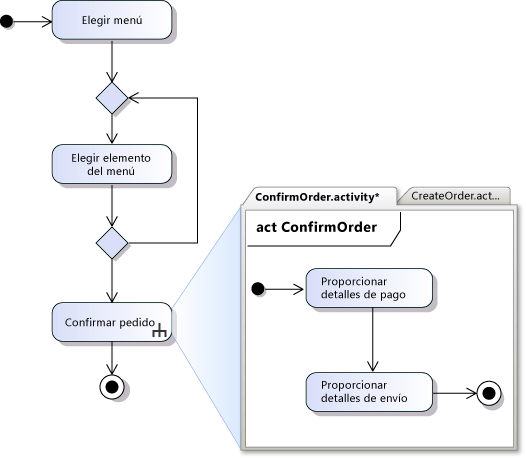

   • Diagrama de Actividad
   • Diagrama de Caso de Uso

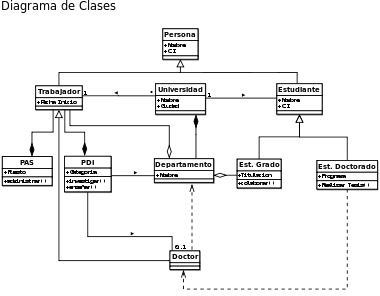

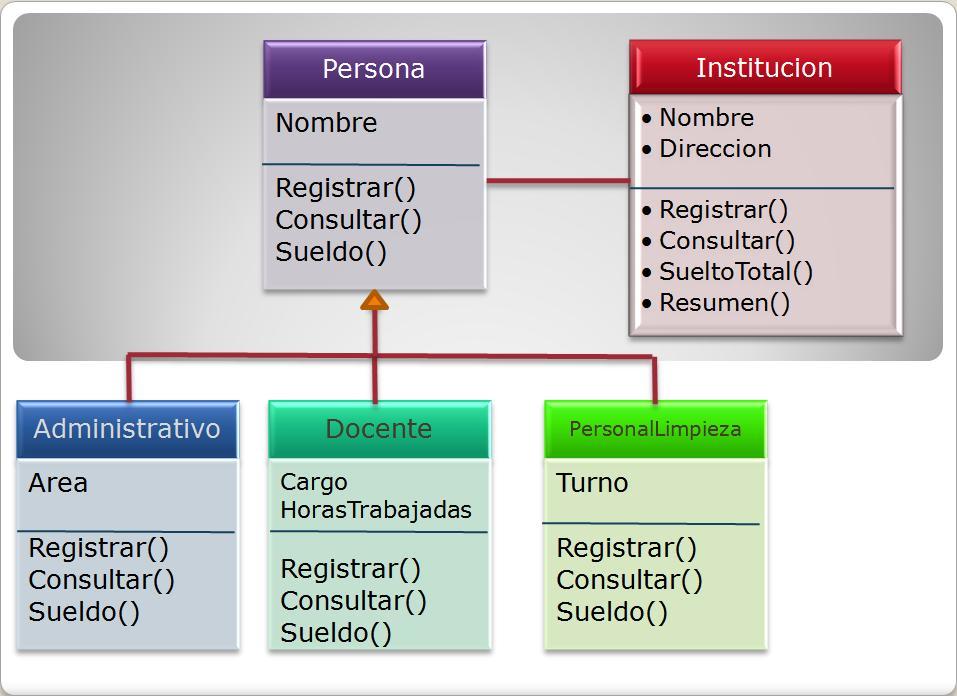

   • Diagrama de Clases

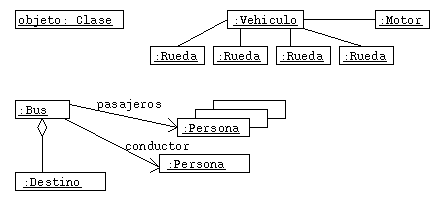

   • Diagrama de Objetos

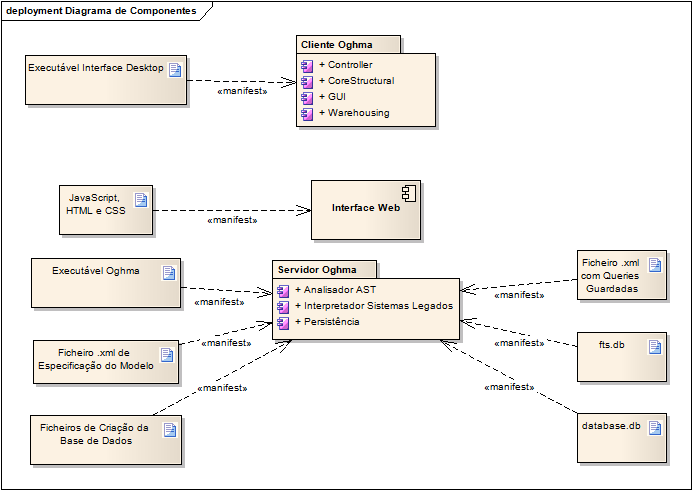

   • Diagrama de Componentes

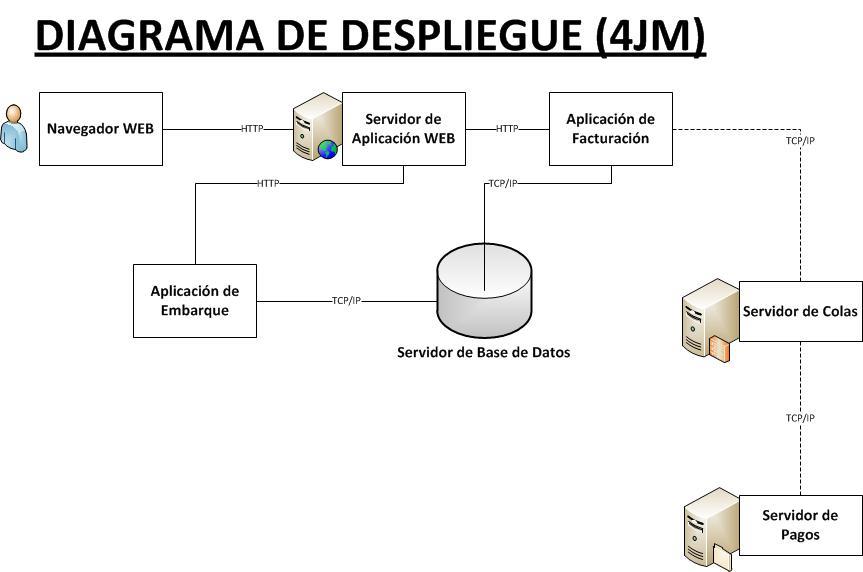

   • Diagrama de Despliegue

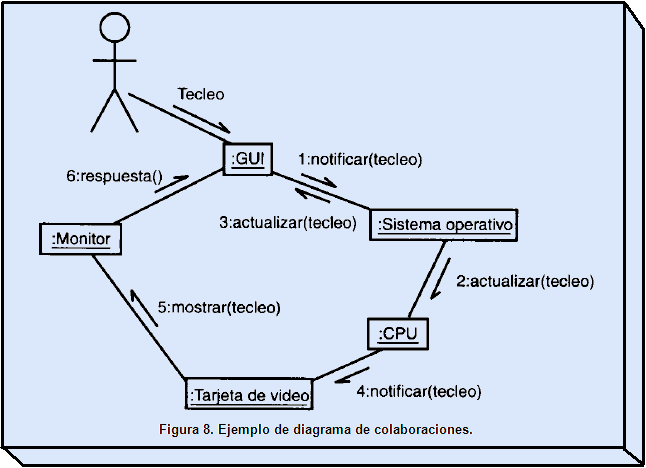

   • Diagrama de Colaboracion

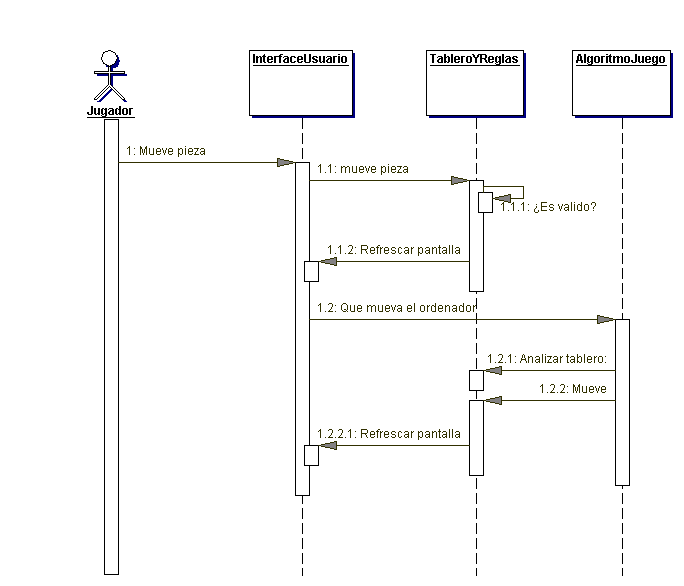

   • Diagrama de Secuencia
