DIBUJO NORMATIZADO

DIBUJO NORMATIZADO

1. En el dibujo como en otras áreas debe regirse por determinadas reglas o normas

   • ICONTEC
     • ICONTEC (1980) NTC 1594
       • Dibujo técnico terminologia
         • Nos determina nomenclaturas y los diferentes tipos de dibujo, en todos los campos
           • encontramos: Dibujo tecnico, dibujo lineal, descriptiva, perspectiva, boceto, esquema, croquis, grafica
     • ICONTEC (1997) NTC 1912
       • Documentación técnica de dibujo
         • diagramas, detalles,elevación,elemento
     • formatos de papel normalizado
       • Libro dibujo y diseño en ingenieria de Cecil Jensen Jay Helsel y Dennis Short pag 35-39
         • material para dibujo
           • Medios y formatos
           • Archivo y almacenamiento
     • ICONTEC (1975) NTC 101
       • Papel Formato
         • Establece la designación y dimensiones de los formatos finales, tiene usos en administrativo, comerciales y tecnicos
     • ICONTEC (1981) NTC 1687
       • Dibujo tecnico formato y plegado de los dibujos
         • Norma explica los términos
           • Formato son las dimensiones que debe tener una hoja con respecto al largo y ancho
           • Forma adecuada de doblar el formato
     • ICONTEC (2001) NTC 1914
       • Rotulado de planos
         • Ofrece una guia para la adecuada ejecución y uso practico de cuadros de titulos relacionados con la identificacion
     • ICONTEC (1988) NTC 1580

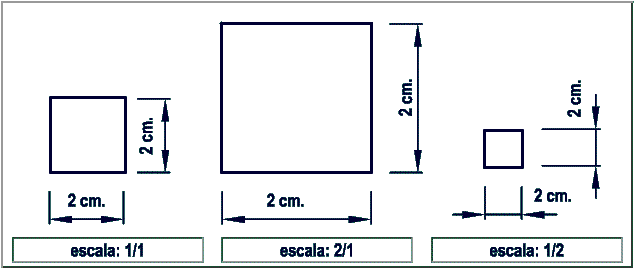

       • Escalas
         • Esta norma determina las escalas y su determinado uso para todos los dibujos tecnicos en cualquier rama
           • Escala natural, escala de ampliación, escala reduccion
             • eje: A2 A3 A4 ect
             • video nos muestra escala, escala grafica y triangulo unversal
     • Elaboración de Croquis
       • Libro dibujo y diseño en ingenieria de Cecil Jensen Jay Helsel y Dennis Short pag 60-64
         • Bosquejo: es un primer trazo
           • Papel para Bosquejo
           • Pasos basicos para hacer un bosquejo
         • Bosquejos Isometricos
           • Igual medida; es el que muestra 3 caras del objeto
         • Croquis, ejecución de un croquis, proporción de un croquis
           • Se realiza a mano alzada; para el caso del trazado se debe tener en cuenta papel posición delahoja y lapiz
