DIBUJO TÉCNICO CLASES DE DIBUJO

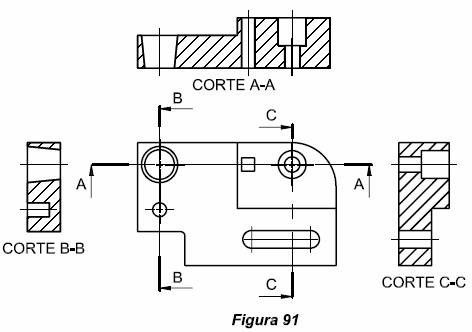

  1. DIBUJO DE DESPIECE
    1. Representa todas las piezas aisladas con todas las medidas y especificaciones para su completa ejecución.
      1. se debe indicar
        1. Dimensiones. Signos superficiales y tratamientos. Tolerancias, materiales, identificación.
        2. Se emplean en:
          1. Presentaciones de diseños, catalogos, dibujos para el taller.

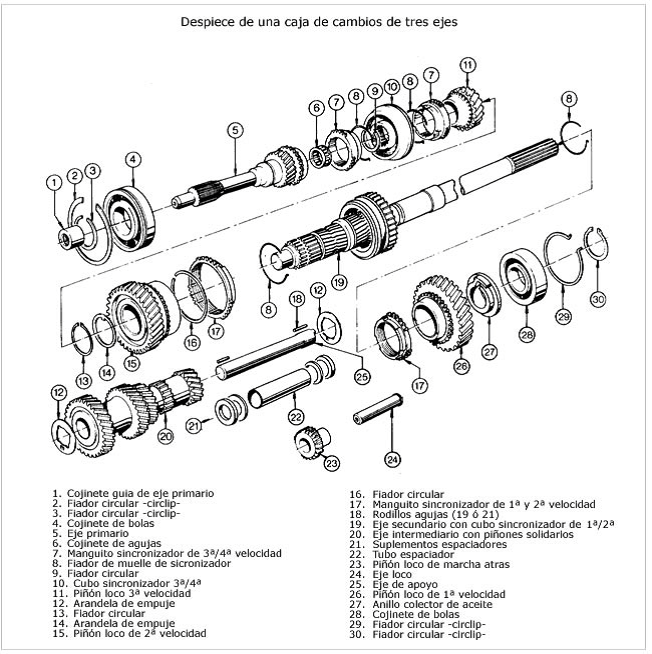

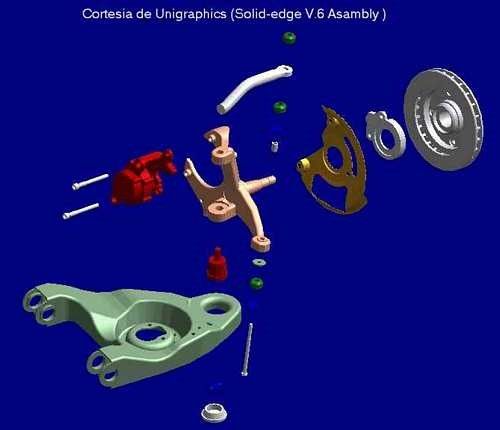

        3. DIBUJO DE EXPLOSION
          1. Representa las diferentes piezas por separado y da idea de como va a montarse
            1. No suelen incluirse dimensiones de los elementos pero si se incluyen las listas de las partes.
            2. Muestra el conjunto con algunas o todas las piezas separadas de forma arbitraria, sugerido a la forma de montaje.
              1. DIBUJO DE CONJUNTO
                1. Es el proyecto de cualquier maquina o mecanismo con todos sus elementos, qua aparecen montados para asegurar el funcionamiento.
                  1. se divide en
                    1. Dibujo de conjunto general
                      1. Es la representación completa del mecanismo, con todos sus elementos y componentes montados
                      2. Dibujo de subconjunto
                        1. Conjunto formado por una gran cantidad de piezas, debido a su complejidad se divide en subconjuntos.
