1. Formatos normalizados.

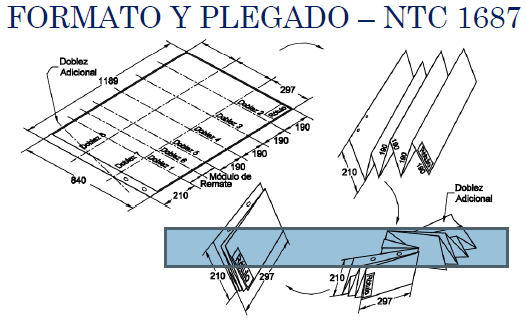

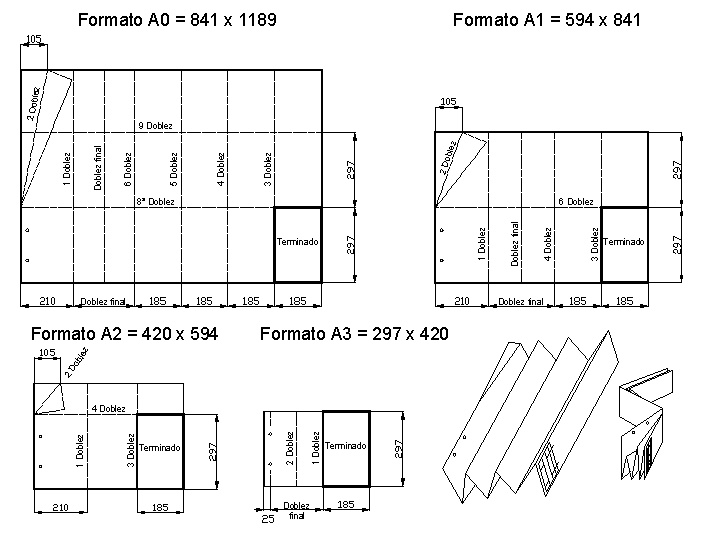

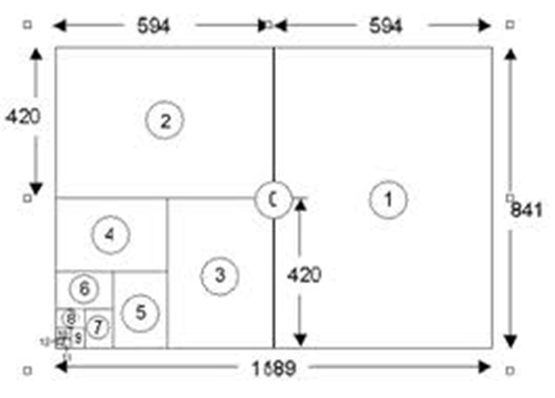

   • Los soportes de papel que se utilizan para la representación de objetos en ingeniería tienen unas dimensiones que se aceptan de forma generalizada a nivel internacional, o lo que es lo mismo, se encuentran “normalizadas”.

2. Líneas normalizadas.

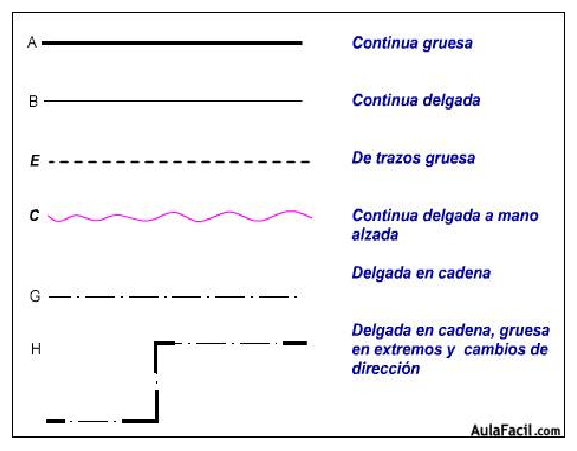

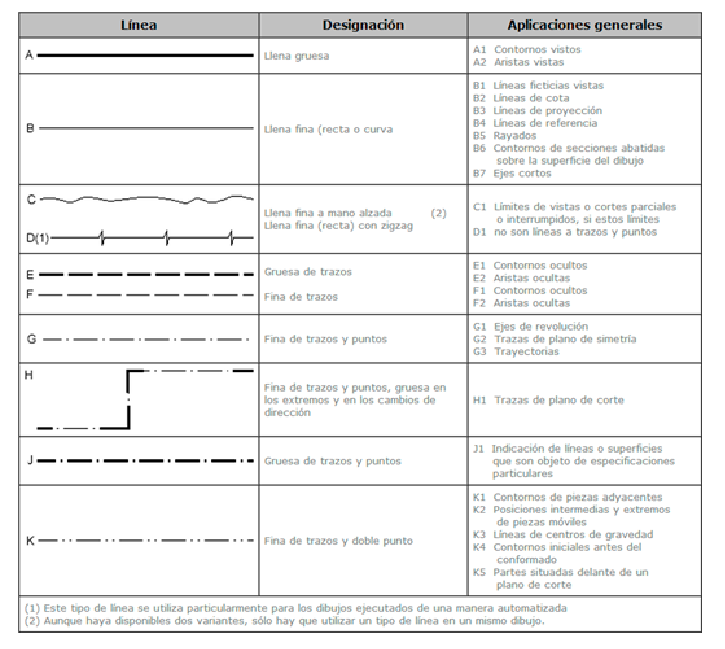

   • El elemento del que nos servimos para confeccionar un dibujo técnico es la línea. Las líneas son usadas como símbolos y tienen diferentes significados según se dibujen como líneas continuas, a trazos, a trazo y punto, ect, y según sus espesores.

3. Escalas normalizadas.

   • Qué son

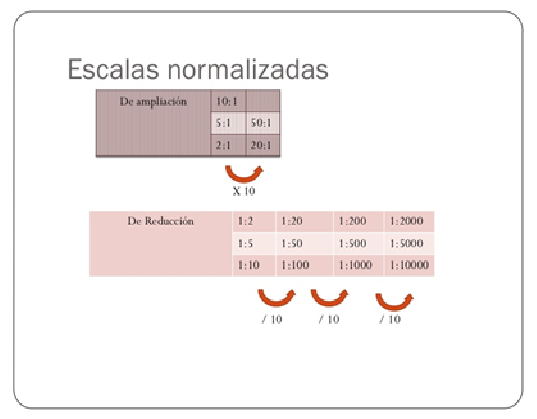

     • La escala es la relación que existe entre el tamaño de un objeto real y el dibujo que lo representa.
   • cuáles son las más comunes

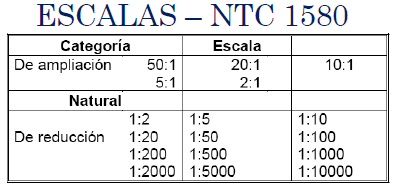

     • - Escala de reducción: se reducen proporcionalmente todas las medidas. Escala de ampliación: se amplían proporcionalmente todas las medidas. Escala natural: las medidas del dibujo son las mismas que en la realidad.
   • cómo se construyen
     • se construyen aplicando cálculos matemáticos sencillos para aumentar o disminuir el tamaño

4. Vistas.

   • vistas especiales (simétricas, detalles, locales, giradas, auxiliares, intersecciones ficticias )
     • Simétricos: son los casos de piezas con uno o varios ejes de simetría, puede representarse dicha pieza mediante una fracción de su vista
     • Detalles: Si un detalle de una pieza, no quedara bien definido mediante las vistas normales, podrá dibujarse un vista parcial de dicho detalle.

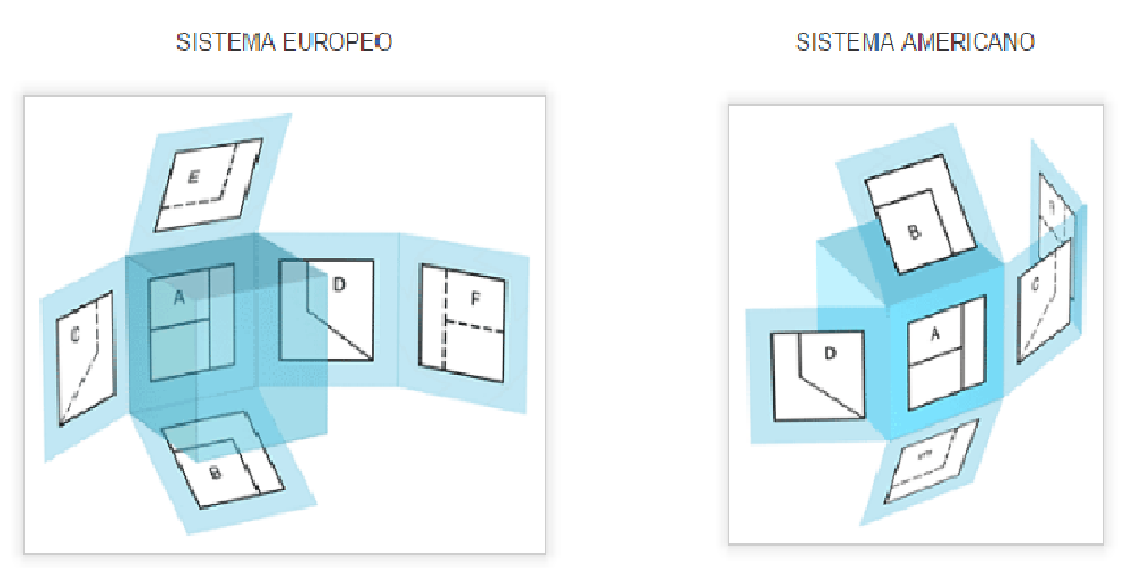

     • Locales: se permite realizar vistas locales en lugar de una vista completa. Para la representación de estas vistas se seguirá el método del tercer diedro,
     • Vistas giradas: Tienen como objetivo, el evitar la representación de elementos de objetos, que en vista normal no aparecerían con su verdadera forma.
     • Auxiliares: En ocasiones se presentan elementos en piezas, que resultan oblicuos respecto a los planos de proyección.
   • vistas necesarias

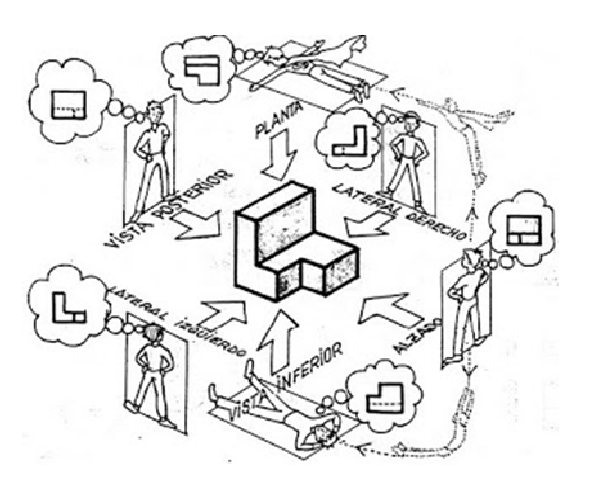

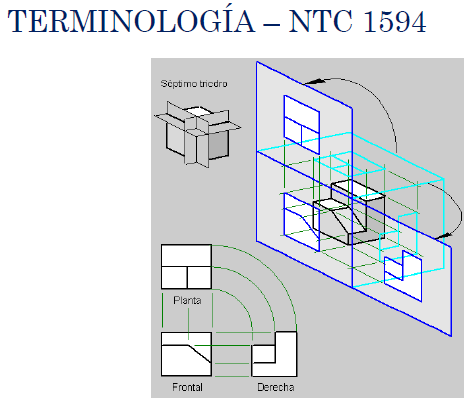

     • alzado, planta, lateral izquierda, lateral derecha, inferior, posterior.
   • Cómo se obtienen.
     • mirando desde todos los lados

5. Cortes, secciones y roturas

   • Qué son y cómo se representan. Tipos.

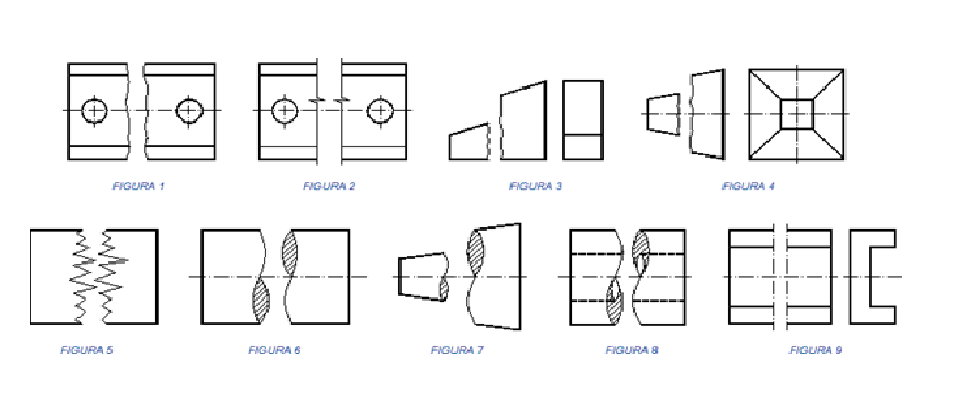

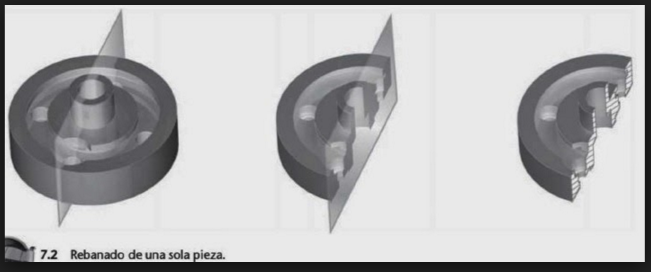

     • Son cortes el cual permite mirar el interior de la pieza, la cual es seccionada para mayor comprención del objeto.
