DIBUJO DE CONJUNTO

DIBUJO DE CONJUNTO

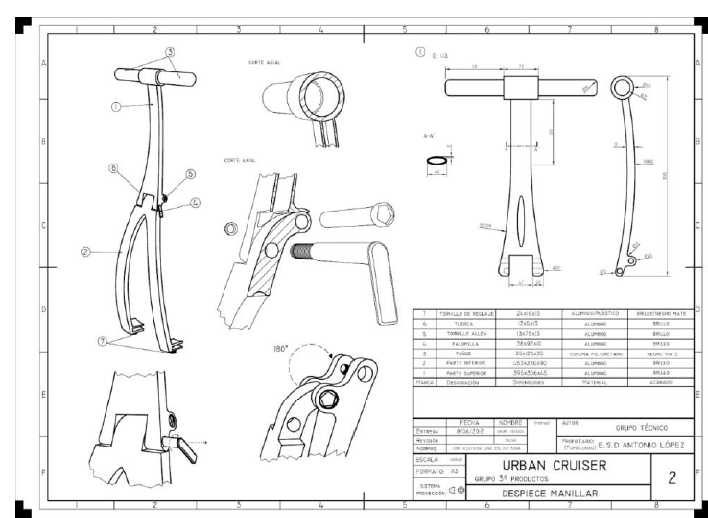

1. Dibujo de despiece de un objeto

   • Que es: son dibujos que se emplean para facilitar la construcción y el montaje de un objeto. En ellos se muestran las distintas partes o piezas del objeto y las posiciones de una con respecto a las otras.
     • listas de despecie
     • plano de conjunto
     • plano de despecie

2. Dibujo de conjunto

   • Los dibujos de conjunto representan una máquina o un mecanismo en sutotalidad. Dan una idea general de la constitución del mecanismo y, por consiguiente,de su funcionamiento y del servicio o trabajo que realizan
     • planos de conjunto

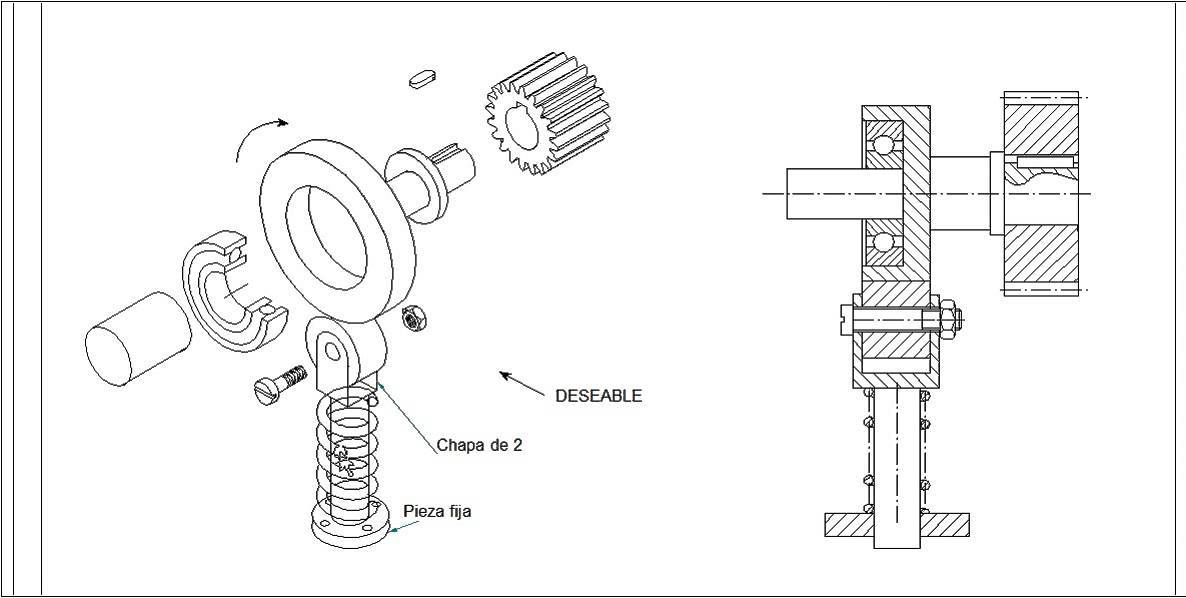

3. Dibujo de conjunto en explosión

   • complementar las representaciones de conjunto en pryeccion diedrica y reservan para montaje de prototipos para ilustraciones.
     • montado: forma que muestra el conjunto tal como queda el montaje
     • exposicion: forma que muestra el conjunto con alguna piezas separada de forma arbritaria

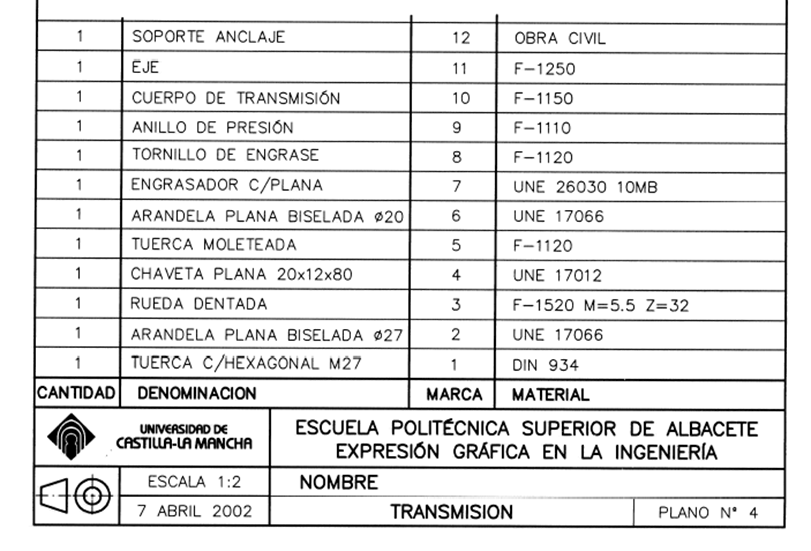

4. listas de partes NTC 2058

   • La información que contiene la lista de piezas viene distribuida por columnas de la siguiente forma (comenzando de izquierda a derecha)

5. referencia de elemtos NTC 2048

   • Cantidad:Número de piezas iguales a la referenciadas.
   • Denominación: Especificación según la norma o fabricante que identifica el elemento referenciado
   • Marca: Número correlativo que referencia todos los elementos y grupos representados en los dibujos incluyendo elementos normalizados como tornillos, tuercas, etc.
   • Material: Especificación del material de la pieza. Se recomienda acompañar el número de Norma en el cual se pueden encontrar otras características del material. En el caso de ser una pieza normalizada no se incluye el material.
