1. elaboro :Nicolas Rincon Villa /codigo :16846775/grupo:201420_6

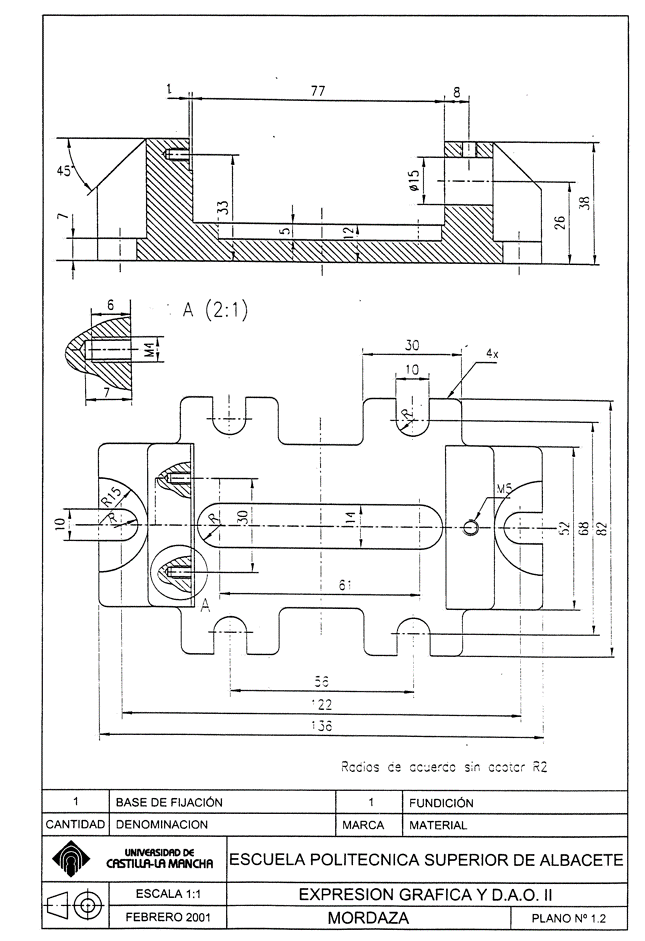

2. dibujo de despiece

   • representa todas y cada una de la piezas no normalizadas
   • se representa indicando detalles
     • dimensiones
     • signos superficiales
     • tolerancias
     • materiales,identificacion
     • lista de piezas

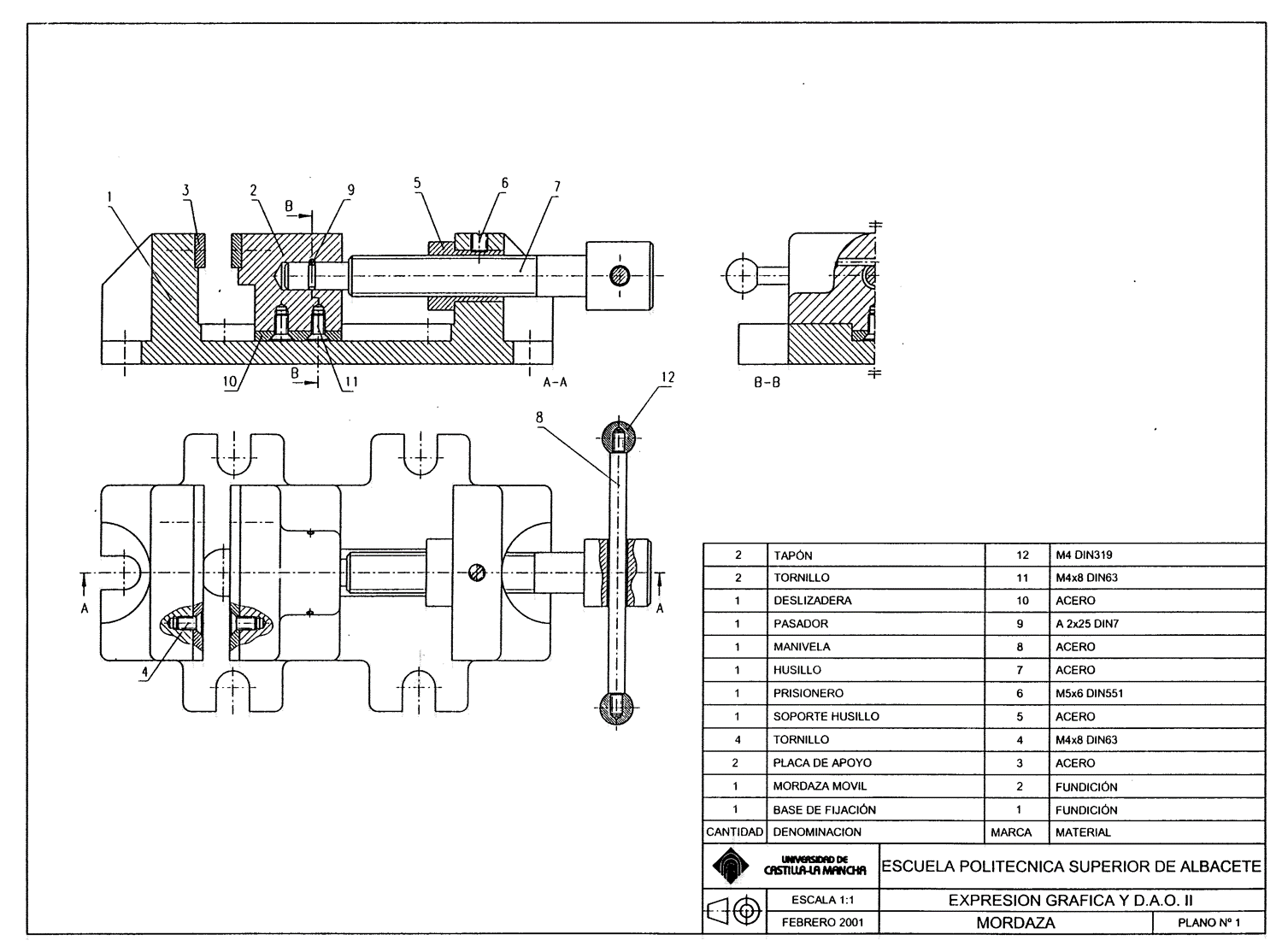

3. dibujo de conjunto

   • es la vision general grafica de un paquete de piezas que componen un mecanismo o maquina
   • su principal funcion es hacer posible el montaje de la pieza
   • se representa
     • piezas del mecanismo
     • vistas ,cortes y roturas
     • vista general

4. dibujo de conjunto en explosion

   • representacion de todas las piezas distribuidas
     • permite ver el ensamble respecto al objeto prinicpal
   • podemos identificar cantidad de piezas
   • se utiliza
     • presentanciones elementos
     • catalogos
   • es ilustrado en 3 dimenciones
