UNIDAD 3 DIBUJO EN CONJUNTO

UNIDAD 3 DIBUJO EN CONJUNTO

1. DIBUJO DE CONJUNTO

   • Es la representación gráfica de un grupo de piezas que constituyen un mecanismo o una instalación, realizada de modo que todos estos elementos aparecen montados y unidos, según el lugar que les corresponde.
     • Según sus tipos

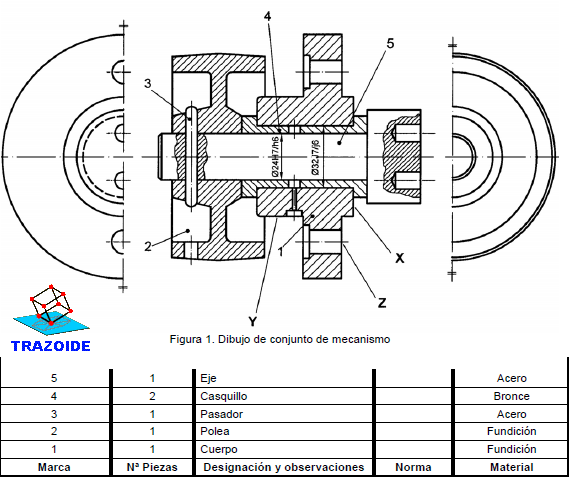

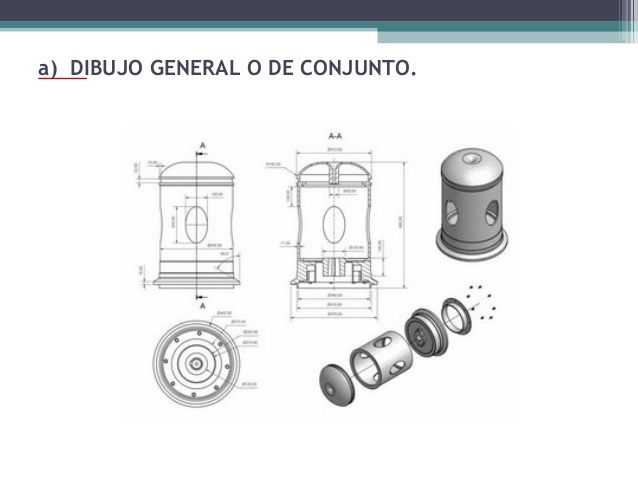

       • Dibujo de conjunto general
         • Corresponde con la representación completa del mecanismo, máquina o instalación con todos sus elementos componentes montados.

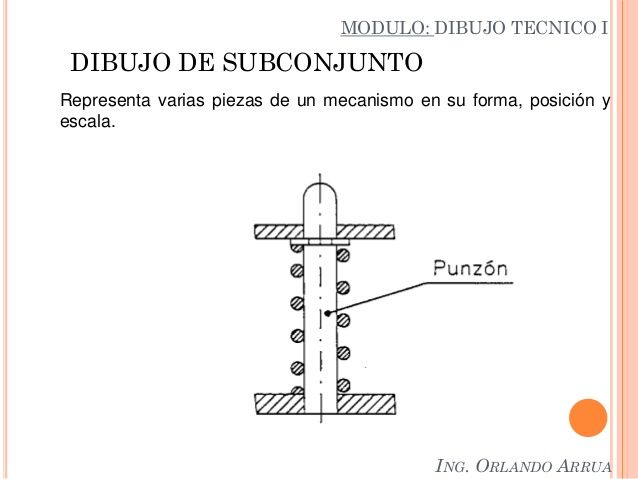

       • Dibujo de subconjunto
         • Los conjuntos formados por una gran cantidad de piezas, debido a su gran complejidad, se pueden descomponer en dibujos de subconjunto, representativo cada uno de ellos de una parte de la máquina o mecanismo
     • Según la forma de representación
       • Perspectiva isométrica del conjunto
       • Perspectiva isométrica explosionada

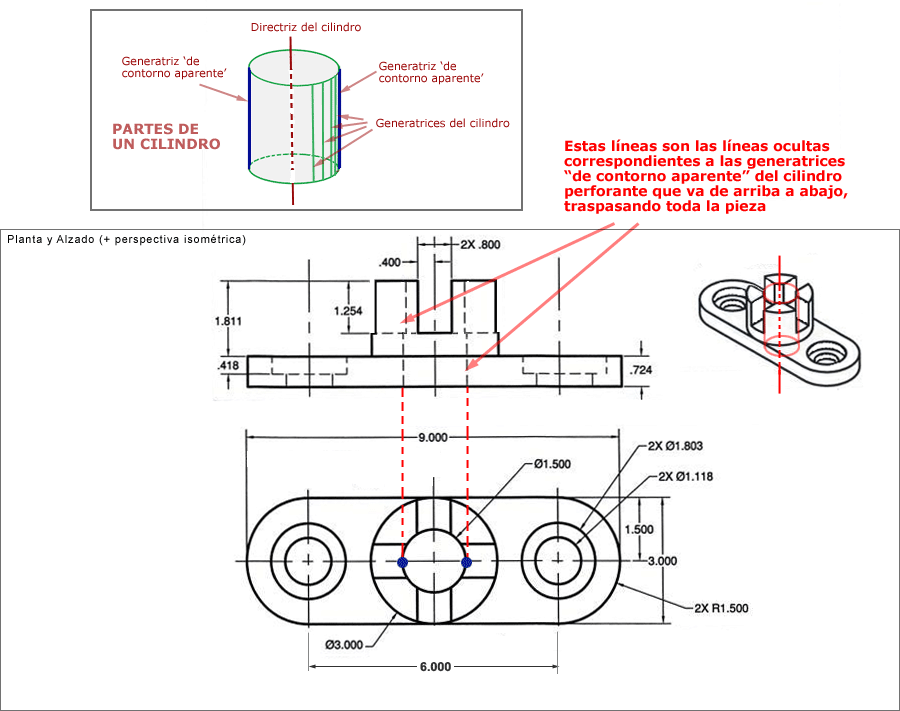

       • Representación por medio de vistas
       • Dibujo de conjunto esquemático

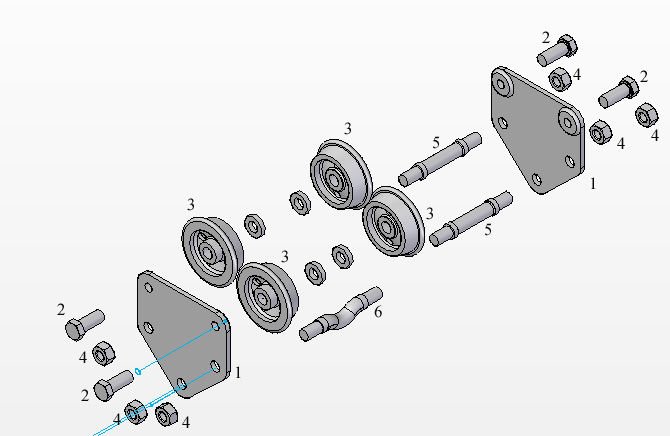

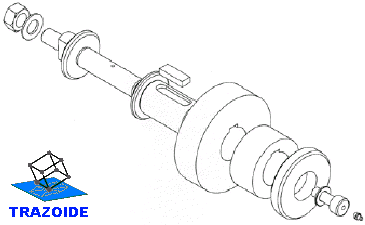

2. DIBUJO DE CONJUNTO EN EXPLOSIÓN

   • Es una representación pictórica que se dibuja en tres dimensiones y que sus elementos deben de estar numerados, caracterizado por representar en perspectiva isométrica las diferentes piezas que componen el conjunto tras sufrir estas un desplazamiento
   • Este tipo de dibujo se emplea en las secciones de lista de piezas de catálogos de las compañías y en manuales de instrucción, se utiliza también para los Kist de montaje. Es de gran utilidad a la hora de pedir las piezas de repuesto.

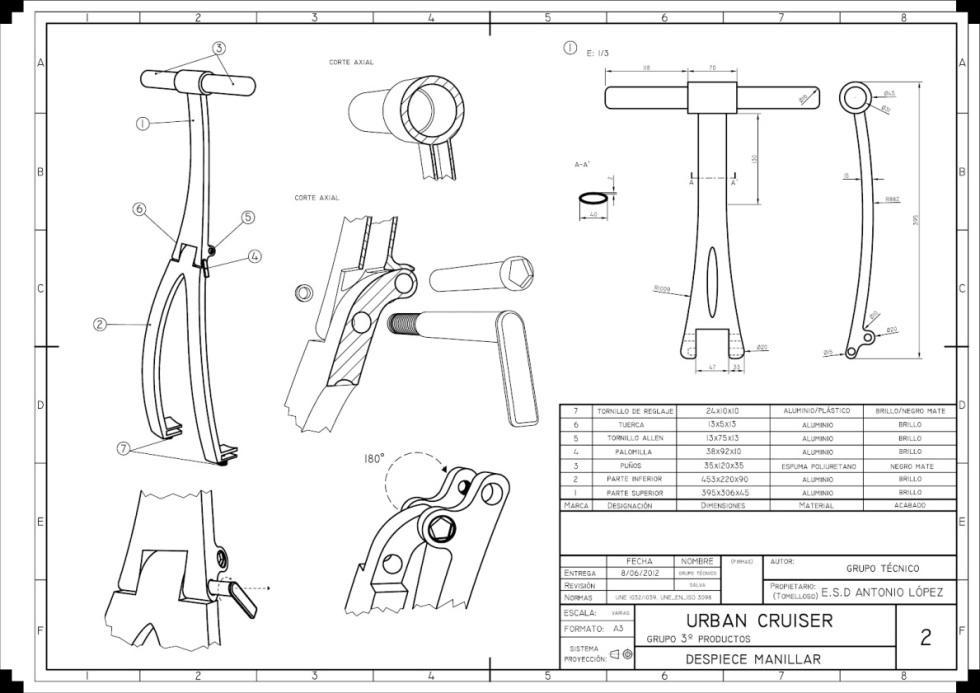

3. DIBUJO DE DESPIECE

   • Representa en una sola pieza el conjunto mediante vistas normalizadas, representa las piezas aisladas con todas las medidas y especificaciones necesarias para su completa ejecución, en el dibujo de despiece cada pieza se dibujará con el mínimo número de vistas, cortes y detalles necesarios para la perfecta definición de la pieza.
   • Hay que indicar todos los detalles para su fabricación, tales como: Dimensiones, signos superficiales y tratamientos especiales, tolerancias, se emplean a menudo en presentaciones de diseños, catálogos con el fin de mostrar todas las partes que forman un ensamblaje

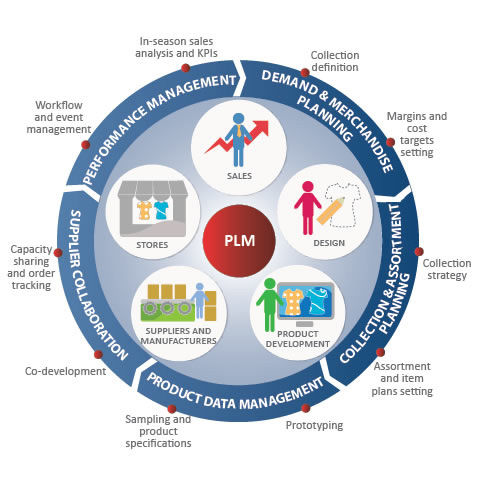

4. PLM PRODUCT LIFECYCLE MANAGEMENT

   • Es un sistema de gestión de la información que puede integrar datos, procesos, sistemas de negocio y personas en una empresa extendida. El software de PLM le permite gestionar esta información en todo el ciclo de vida de un producto de manera eficiente y rentable, desde la concepción, el diseño y la producción, hasta el servicio y la eliminación.

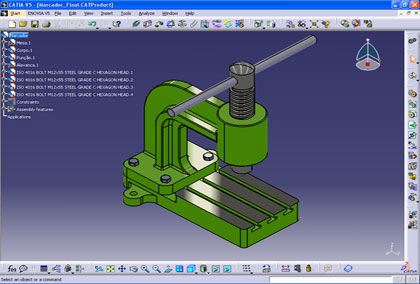

5. CATIA (computer-aided three dimensional interactive application)

   • Es un programa informático de diseño, fabricación e ingeniería asistida por computadora comercial realizado por Dassault Systèmes. El programa está desarrollado para proporcionar apoyo desde la concepción del diseño hasta la producción y el análisis de productos
   • CATIA ofrece la posibilidad única no solo de modelar cualquier producto, sino de hacerlo en el contexto de su comportamiento en la vida real: diseño en la era de la experiencia.
