Diversos medios de transmisión utilizados en las redes.
  1. Redes de área local

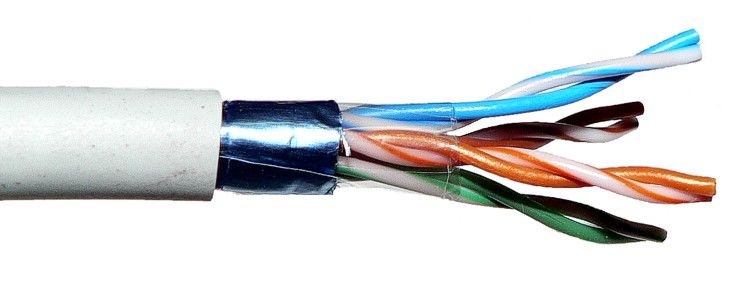

    1. cable par trenzado

      Annotations:

      • "El es medio mas utilizado en comunicaciones por su bajo costo y sencillez, así tanto en las analógicas, telefónicas. Esta constituido por dos hilos de cobre trenzados en forma de hélice. Este trenzado helicoidal le hace menos susceptible a las interferencias externas y reduce la posibilidad de interferencias entre pares cuando varios de estos se agrupan en el mismo cable." http://alumno.ucol.mx/al940612/public_html/cables.htm
      1. tipo: sin apantallar (UTP)
        1. tipo: apantallado (STP)

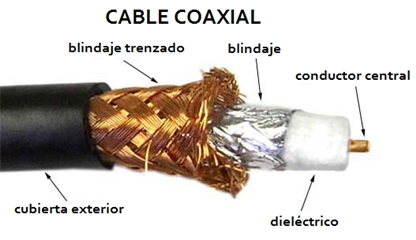

        2. el cable coaxial

          Annotations:

          • "Consta de un par de conductores de cobre o aluminio. Uno de ello forma el alma central y esta rodeado por el segundo conductor constituido por una malla muy fina de hilos trenzados o una lamina metálica cilíndrica. La separación y aislamiento entre los dos conductores se realiza generalmente mediante un material dieléctrico de teflón o plástico. Todo el cable esta cubierto por un aislamiento de protección para reducir las emisiones eléctricas. El cable coaxial tiene normalmente un mayor ancho de banda que el cable de dos pares. Se utiliza para la transmisión de datos como para telefonía o señales de vídeo." http://alumno.ucol.mx/al940612/public_html/cables.htm
          1. Tipo: Cable coaxial grueso

            Annotations:

            • "Sus características son: impedancia 75 ohmios, se le conoce con las siglas de 10BROAD36; es decir opera a 10Mbps con transmisión de banda ancha y una longitud máxima extremo a extremo de 3,600 m. En lo que respecta a la longitud, hay que tener en cuenta que las estaciones se conectan a los dos extremos del cable (uno para emisión y otro para recepción), por eso la cobertura es de 1,800 m." http://alumno.ucol.mx/al940612/public_html/cables.htm
            1. Tipo: Cable coaxial delgado

              Annotations:

              • "Sus características son impedancia característica: 50 ohmios. Conector tipo "BNC". Las especificaciones de redes Ethernet que emplean este cable se denominan mediante las siglas 10BASE2; es decir, operan a 10 Mbps, con transmisión de banda de base y una longitud máxima de cable del orden de 200 m" http://alumno.ucol.mx/al940612/public_html/cables.htm
              1. Tipo:Cable coaxial de banda ancha

                Annotations:

                • "Sus características son: impedancia característica 50 ohmios. Conector tipo "N". Las especificaciones de las redes de tipo Ethernet que lo utilizan se conocen con las siglas 10BASE5. 10BASE5 implica una velocidad de operación de 10 Mbps, transmisión en banda de base y una longitud máxima de un segmento de cable de 500 m" http://alumno.ucol.mx/al940612/public_html/cables.htm

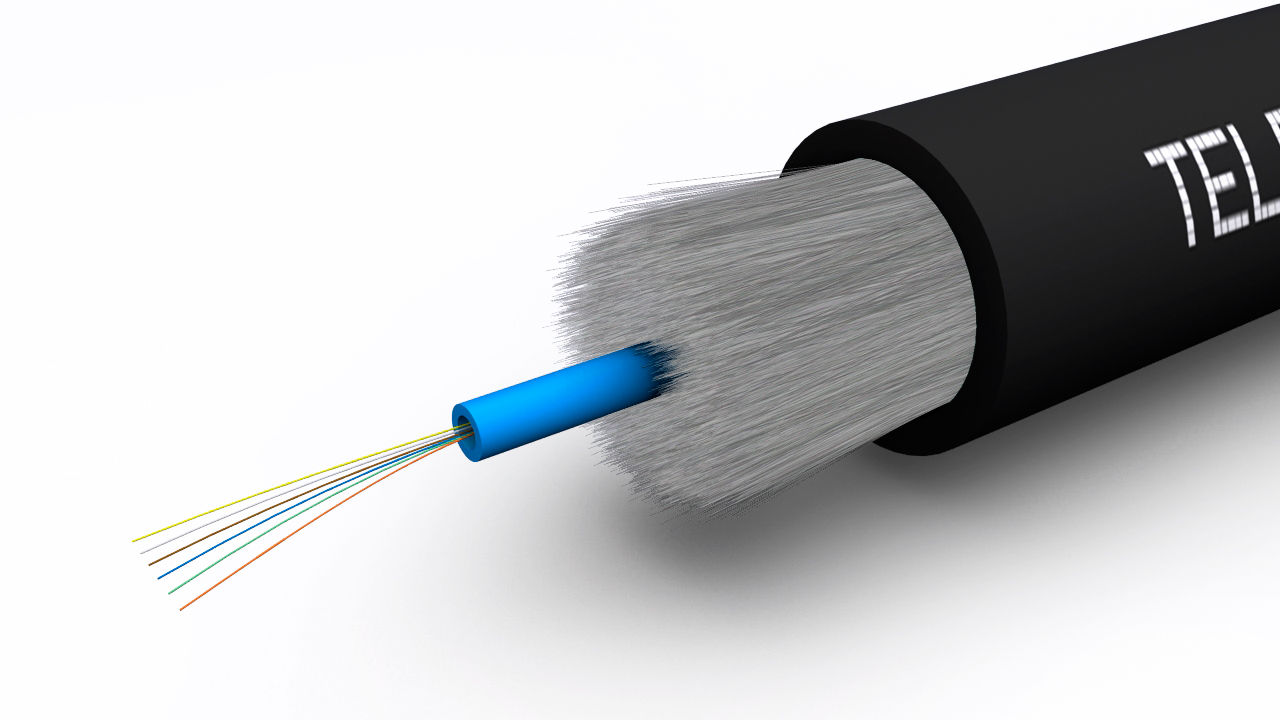

              2. cable de fibra óptica
                1. Los parámetros más significativos que debemos de considerar en la selección del tipo de cableado son los siguientes
                  1. Ancho de banda
                    1. Longitud
                      1. Fiabilidad en la transferencia
                        1. Seguridad
                          1. Facilidad de instalación
                            1. Costo
                          2. No guiados
                            1. Radio
                              1. Repetidores
                                1. Antenas
                                  1. Comunicación vía satélite
                                    1. Telefonía celular
                                    2. Microondas
                                      1. Terrestres
                                        1. Por sátelite
                                        2. Luz (infrarrojos/láser)
                                        3. Según su sentido

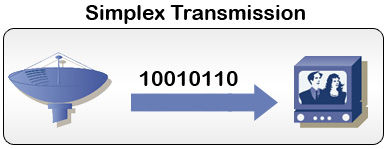

                                          1. Simplex

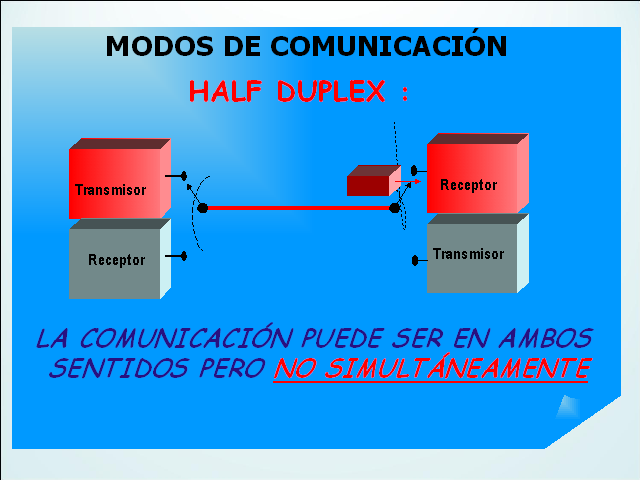

                                            1. Half-duplex

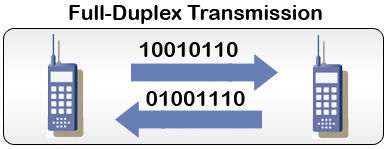

                                              1. Full-duplex
