TOLERANCIAS NORMATIVAS ISO

Toletancias Fundamentales
1. IT Sistema de tolerancias y ajustes
2. Grado de toleracia
  1. Está previsto por 20 grados de toletacia
    1. IT 01, IT 0, IT 1 ... IT 18
      1. Desde la más fina hasta la más basta teniendo en cuenta su valor nominal
  2. A medida que el grado de tolerancia aumenta, también lo hace la tolerancia fundamental
    1. Disminuye la precisión
    2. Ejes
      1. IT 01 - IT 4
        Mecánica de precisión
      2. IT 5 - IT 12
      3. IT 12 - IT 18
        Piezas de poca exactitud dimensional
    3. Agujeros
      1. IT 01 - IT 5
      2. IT 6 - IT 12
        Mecánica de ajuste
      3. IT 12 - IT 18
Posiciones de las tolerancias

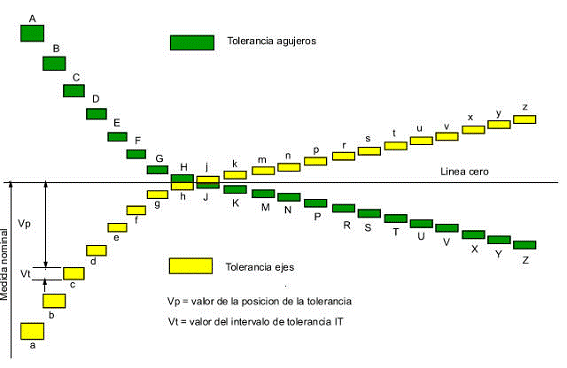

1. El sistema internacional establece una series de posiciones de la tolerancia con respecto a la línea cero
  1. Notacion para desviaciones
    1. ES: Desviación superior del agujero
    2. EI: Desviación inferior del agujero
    3. Es Desviación superior del eje
    4. Ei: Desviación inferior del eje
  2. Desviación Fundamental
    1. Desviación elegida para definir la posición de la tolerancia con respecto a la línea cero
  3. Posiciones para los ejes
    1. En el caso de ejes, las zonas de tolerancia situadas por debajo de la línea cero se indican con las letras MINUSCULAS a, b, c, cd, d, e, ef, f, fg, g, h
    2. las zonas de tolerancia situadas por encima de la línea cero se indican con las letras MINÚSCULAS k, m, n, p, r, s, t, u, v, x, y, z, za, zb, zc.
  4. Posiciones para los agujeros
    1. En el caso de los agujeros, las zonas de tolerancia situadas por encima de la línea cero se indican con las letras MAYÚSCULAS A, B, C, CD, D, E, EF, F, FG, G, H
    2. las zonas de tolerancia situadas por debajo de la línea cero se indican con las letras MAYÚSCULAS K, M, N, P, R, S, T, U, V, X, Y, Z, ZA, ZB, ZC
