Mapa mental del Modelo OSI

Resource summary

Modelo OSI

Attachments:

  1. Open Systems Interconnection

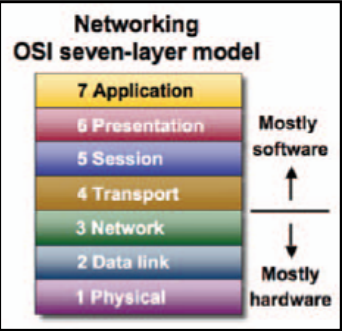

      1. Los procesos de comunicación se dividen en 7 capas
        1. Cada capa confía en las capas de abajo y ofrece servicios a la capa superior.
        2. Las normas y convenciones se denominan protocolo de la capa n

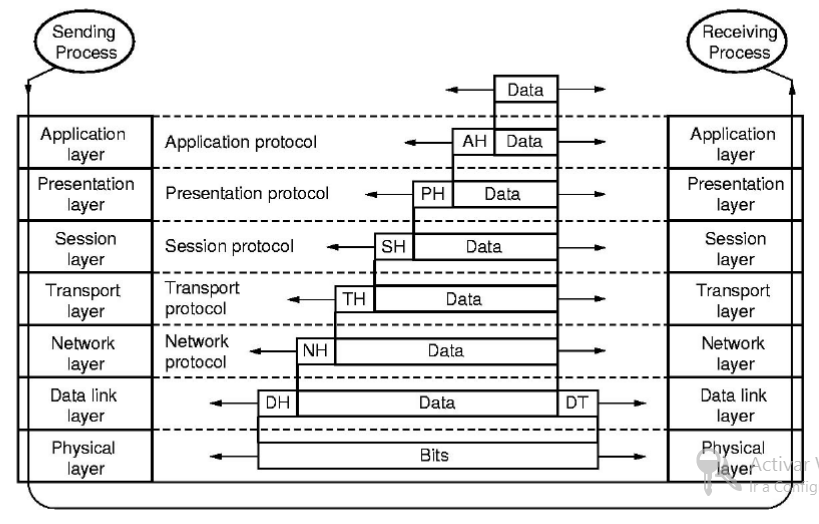

          1. Encapsulamiento
              1. Unidades de información intercambiadas por las distintas capas: Mensajes de nivel de aplicación, segmentos de la capa transporte, datagramas en capas de red y frames en capa de enlace de datos,

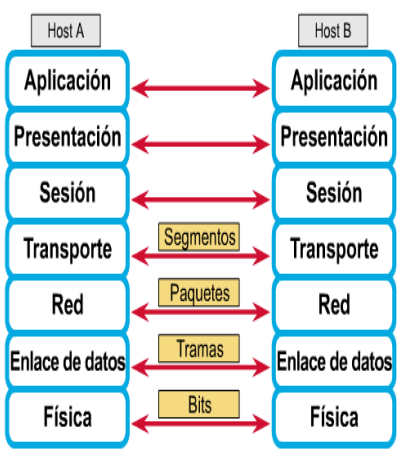

              2. Comunicación de par-a-par

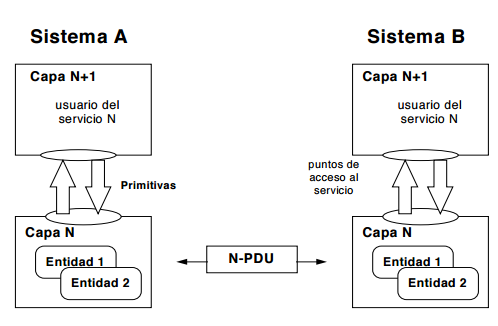

                  1. Cada protocolo de capa intercambia información, que se conoce como unidades de dato de protocolo (PDU), entre capas iguales.

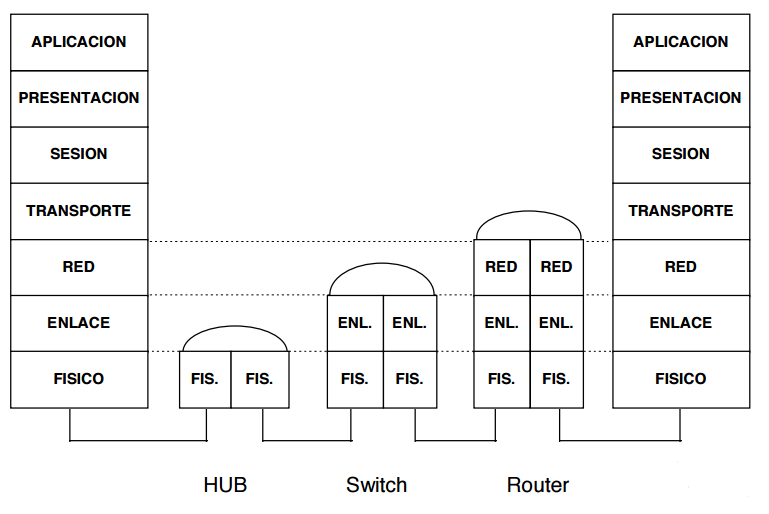

                1. Ubicación dispositivos en el modelo
                  1. Descripción de las distintas capas
                    1. Capa física: Especificaciones eléctricas, mecánicas.
                      1. Capa de enlaces de datos: Transmite marcos de datos, contiene una subcapa MAC, detecta/corrige errores
                        1. Capa de red: Se encarga del firewall, provee un sistema de direccionamiento de extremo a extremo, resuelve problemas de interconexión
                          1. Capa de transporte: comunicación de extremo a extremo a través de redes, control de flujo, rearmado correcto de segmentos de datos.
                            1. Capa de sesión: Comunicación entre hosts, establece, andministra y finaliza las sesiones entre hosts que se están comunicando, administra el intercambio de datos con las capas de presentación.
                              1. Capa de presentación: Garantiza que la información que envía la capa de aplicación de un sistema pueda ser leída por la capa de aplicación de otro. Traduce entre varios formatos de datos utilizando uno común.
                                1. Capa de aplicación: Más cercana al usuario (Navegadores web, clientes de mensajería)
                                2. Modelo TCP/IP
                                  1. Transmision Control Protocol
                                    1. Internet Protocol
                                        1. Por: Zayra Ramírez
                                        2. Compuesto de las aplicaciones de red, transferencia de daos hosts-hosts, ruteo de datagramas desde fuente a destino, transferencia de datos entre elementos vecinos en la red, transporte de bits en el cable.
