MECANISMES

Description

Esquema del tema 2 de tecno sobre màquines simples i mecanismes
Sandra Coca
Mind Map by Sandra Coca, updated more than 1 year ago
Sandra Coca
Created by Sandra Coca over 6 years ago
207
0

Resource summary

MECANISMES
  1. MECANISMES SIMPLES
    1. Són màquines molt simples que funcionen amb
      1. Palanca
        1. És una màquina formada per una barra rígida que s' arrepenja en un fulcre. Depen on tenim la força, el fulcre i la resistència podem tenir....

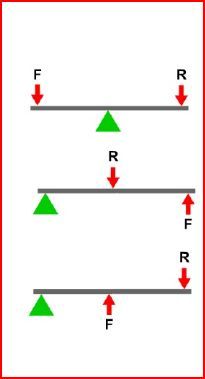

          1. Palanca de primer grau

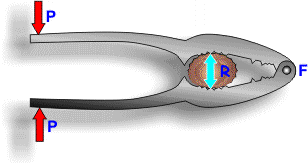

            1. Palanca de segon grau
              1. Palanca de tercer grau
                1. Fórmula de la palanca: F x d1= R x d2

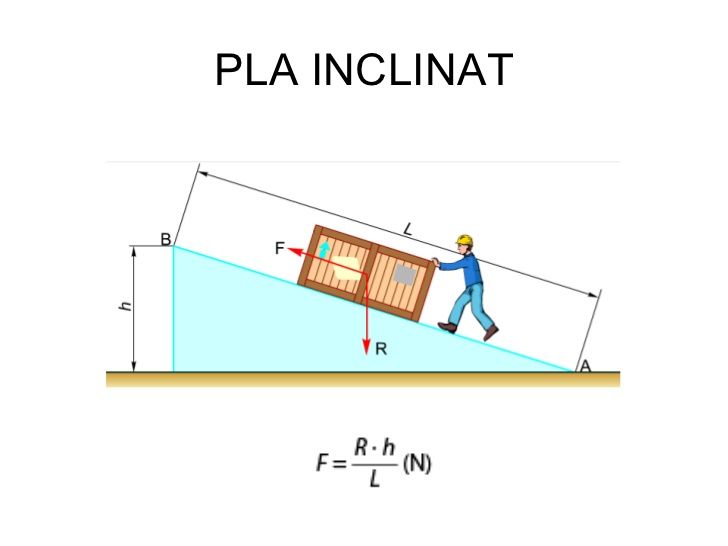

              2. Pla inclinat
                1. És una màquina simples formada per una rampa que ens permet desplaçar un cos a un nivell superior amb menys esforç que si ho fessim verticalment. Fórmula del pla inclinat: F x L = R x H
                2. Corriola
                  1. És una màquina formada formada per una politja que és una roda acanalada per on fem passar una corda per elevar un cos més fàcilment.

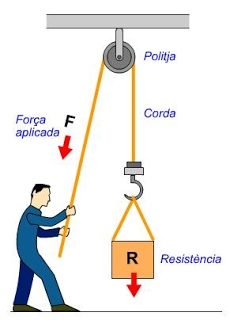

                    1. Politja simple

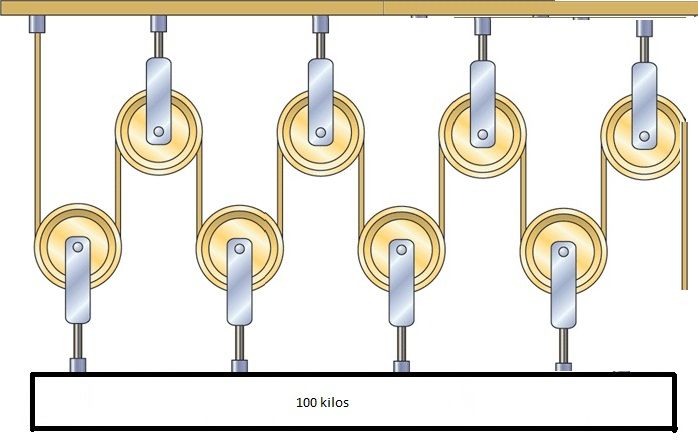

                      1. Poliplast factorial
                        1. Poliplast potencial o en cascada
                  2. MECANISMES DE TRANSMISSIÓ I TRANSFORMACIÓ DEL MOVIMENT
                    1. Mecanismes de transmissió del moviment

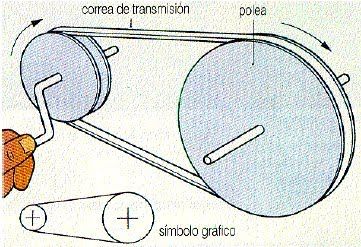

                      1. Corretja

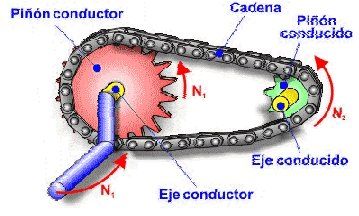

                        1. Cadena
                          1. Engranatges
                            1. Vis sense fi
                              1. Politges
                              2. Mecanismes de transformació de moviment
                                1. Lleva

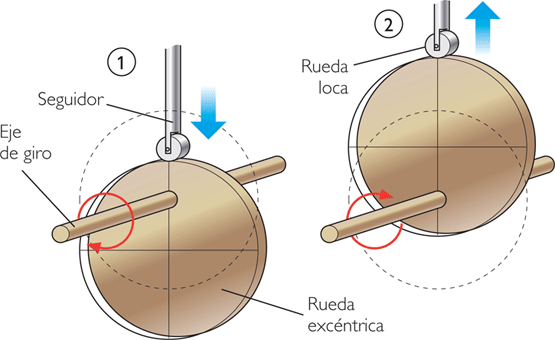

                                  1. Excèntrica
                                    1. Pinyó-cremallera

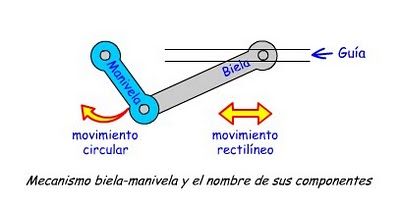

                                      1. Biela-manovella
