CONVERTIDORES ADC Y DAC
1 CONVERTIDOR ADC: (Convertidor de analogico a digital)

Annotations:

  • 1.-Toma la señal de entrada 2.-Muestrea la señal 3.-Produce una palabra en codigo digital
1.1 Convierte una señal analogica a una digital

Annotations:

  • Los sensores primero apareceran como señales analogicas y se deben de convertir a digital.
1.2 Tipos de ADC
1.2.1 Sistemas de lazo abierto

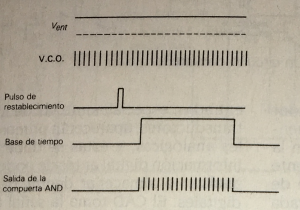

1.2.1.1 Voltaje a frecuencia

Annotations:

  • Se usa cuando no se necesita una alta exactitud
1.2.1.1.1 C.I. LM131

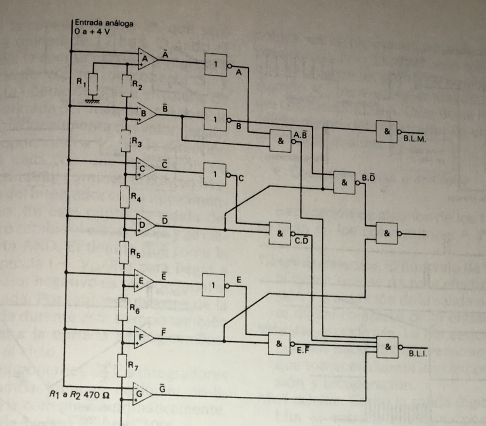

1.2.1.2 Conversion simultanea

Annotations:

  • Tambien llamado metodo paralelo
1.2.1.2.1 Es el metodo mas rapido que existe

Annotations:

  • La entrada analogica se aplica a un banco en paralelo de comparadores de voltaje. Cada comparador responde a un nivel discreto de voltaje de entrada.

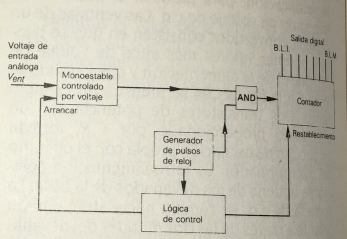

1.2.1.3 Voltaje a amplitud de pulso

Annotations:

  • Controlar el ancho de pulso de salida de un dispositivo monoestable
1.2.2 Sistemas de lazo cerrado

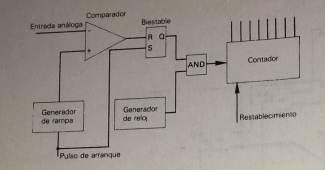

1.2.2.1 Una rampa y contador

Annotations:

  • El voltaje de entrada analogica se compara con una rampa lineal

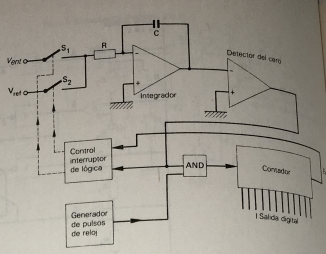

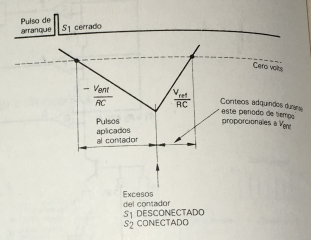

1.2.2.2 Rampa dual

Annotations:

  • Tecnica muy similar a la de una rampa pero con un funcionamiento muy superior.
1.2.2.2.1 Empleado en voltimetros digitales

Annotations:

  • Las no-linealidades del integrador se corrigen automaticamente y no se necesita un generador de reloj altamente estable.

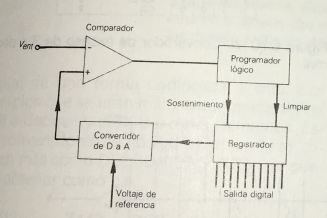

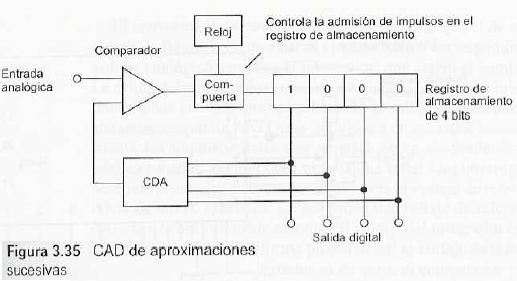

1.2.2.3 Aproximacion sucesiva

Annotations:

  • Tiempo de conversion tipica para 12 bits = 25 microsegundos.
1.2.2.3.1 Necesita de:
1.2.2.3.1.1 Programador logico
1.2.2.3.1.2 Registrador
1.2.2.3.1.3 DAC

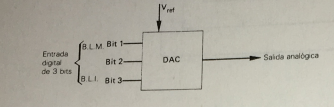

2 CONVERTIDOR DAC: (Convertidor de digital a analogico)

Annotations:

  • Sson circuitos logicos formados usualmente por compuertas, que convierten la informacion digital de una forma codificada a otra.
2.1 Convierte una señal digital a una analogica.

Annotations:

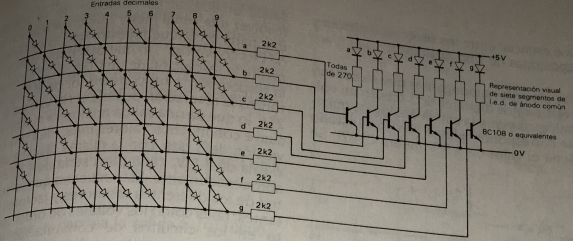

  • Algunos ejemplos son el DCB  decimal  y DCB  a 7 segmentos. (DECODIFICADORES)
2.1.1 C.I. DECODIFICADORES
2.1.1.1 CMOS
2.1.1.1.1 4028
2.1.1.2 TTL
2.1.1.2.1 7447
2.1.1.2.2 74141
2.1.1.2.3 7442
2.1.2 CODIFICADORES

Annotations:

  • Convierten numeros decimales o hexadecimales en alguna otra forma codificada.
